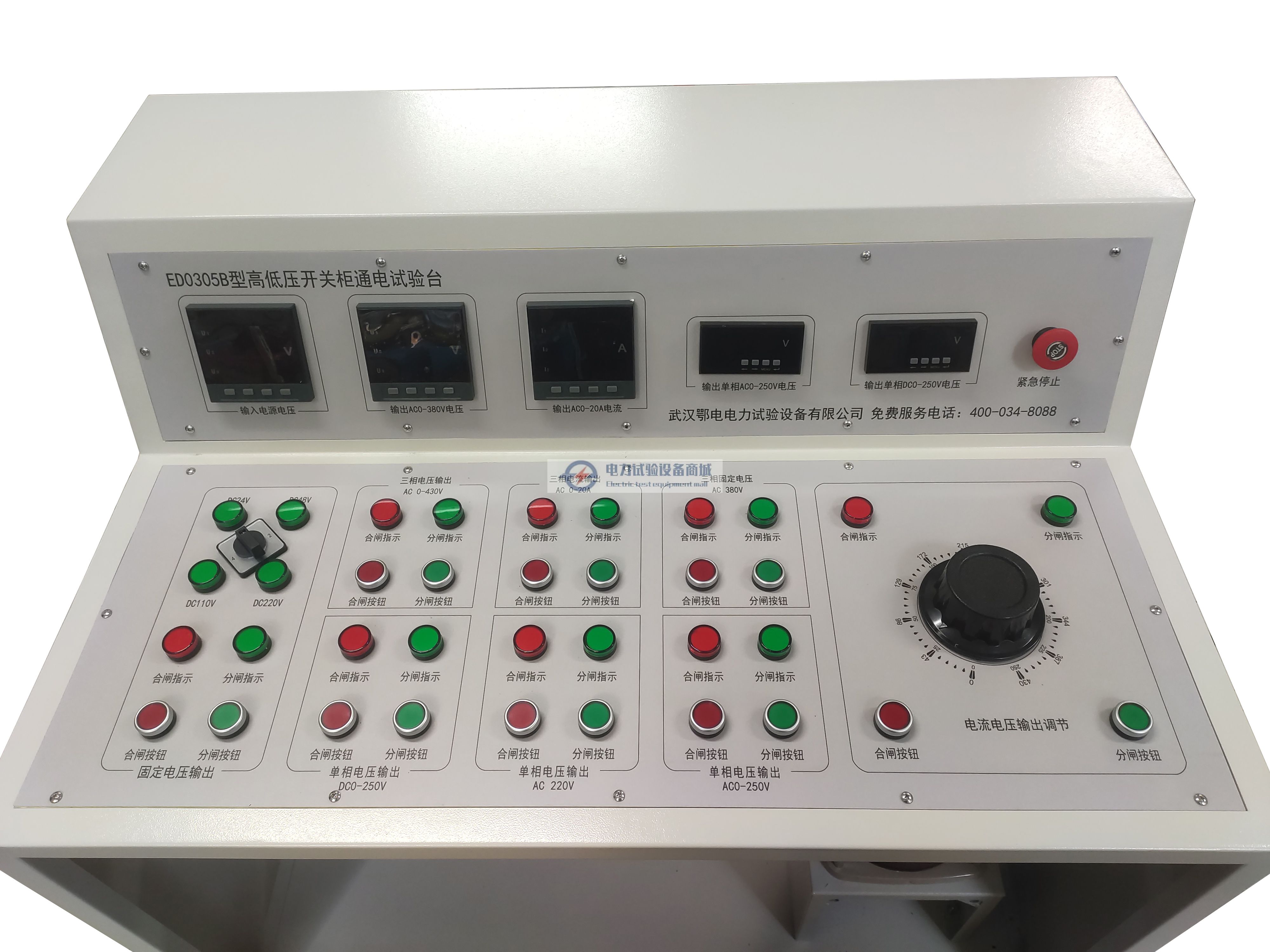

高低压开关柜通电试验台使用说明书
本试验台专为高低压开关柜生产厂家定制研发，用于开关柜出厂前的全项目通电校验作业，可输出多档位、多类型的交直流电源，覆盖开关柜所有常规通电测试需求，大幅提升出厂检测效率，是开关柜制造环节不可或缺的专用校验设备。
一、核心技术参数
输入电源：适配三相四线AC 380V工业供电，接入常规车间动力电源即可正常运行
全类型输出配置：
固定单相DC 24V输出一组
固定单相DC 48V输出一组
固定单相DC 110V输出一组
固定单相DC 220V输出一组
带N点的固定三相AC 380V输出一组
连续可调单相AC 0~220V输出一组
连续可调单相DC 0~250V输出一组
连续可调单相AC 0~20A交流电流输出一组
独立交流合分闸控制接点①、②一组
独立直流合分闸控制接点③、④一组
整机外形尺寸：10007001300mm，适配常规车间工位摆放需求
整机重量：75KG，底部标配移动滚轮，工位转移灵活便捷
二、整机功能与安全说明
所有输出回路均配置独立接触器控制，输出接线柱前端串联20A断路器作为短路保护，单回路出现过载短路时可快速切断供电，避免故障蔓延至整机。
核心安全注意事项：
每次启动任意测试项目前，必须确认对应回路的调压器完全处于零位，严禁带载启动输出，避免冲击电流损坏被测开关柜与试验台内部元件。
1号固定直流输出、5号三相AC380V输出至8号交流电流输出回路之间未设置硬件互锁，不可同时启用多个回路输出，避免不同类型电源串接引发短路故障，操作前务必确认当前仅启用一组输出。
开展交流合分闸、直流合分闸操作时，同一时间仅允许启用对应单组输出，禁止交直流合分闸回路同时带电，防止合分闸线圈接入错误电源烧毁。
三、分回路标准化操作流程
（一）三相交流电流0~20A输出操作
提前检查三相交流电流回路的调压器状态，逆时针旋转调压手柄直至完全无法转动，确认调压器处于零位，旋转过程力度适中，无需使用蛮力硬拧。
合上设备背板的总电源断路器，面板所有仪表同步点亮，拨动输入电压下方的切换开关，逐相校验三相输入电压平衡，确认供电无缺相、欠压问题。
按下三相交流电流启动按钮，启动状态指示灯点亮，停止指示灯同步熄灭，回路进入待输出状态。
顺时针缓慢旋转调压手柄，逐步提升输出电流，直至达到测试所需的目标电流值，全程观察电流表数值变化，避免电流突升超出被测设备额定值。
测试完成后，逆时针缓慢旋转调压手柄，将输出电流逐步降至零位，确认电流表显示归零。
按下三相交流电流停止按钮，运行指示灯熄灭，完全切断交流电流输出，完成本次测试。
（二）单相交流电压0~220V输出操作
检查交流电压回路的调压器状态，逆时针旋转调压手柄直至完全无法转动，确认调压器处于零位，旋转过程力度适中，避免损坏调压器内部碳刷。
合上设备背板的总电源断路器，面板所有仪表同步点亮，拨动输入电压下方的切换开关，逐相校验三相输入电压平衡，确认供电状态正常。
按下交流电压启动按钮，启动状态指示灯点亮，停止指示灯同步熄灭，回路进入待输出状态。
顺时针缓慢旋转调压手柄，逐步提升输出电压，直至达到测试所需的目标电压值，全程观察交流电压表数值变化。
测试完成后，逆时针缓慢旋转调压手柄，将输出电压逐步降至零位，确认电压表显示归零。
按下交流电压停止按钮，运行指示灯熄灭，完全切断交流电压输出。
（三）单相直流电压0~250V输出操作
检查直流电压回路的调压器状态，逆时针旋转调压手柄直至完全无法转动，确认调压器处于零位，旋转过程力度适中。
合上设备背板的总电源断路器，面板所有仪表同步点亮，拨动输入电压下方的切换开关，逐相校验三相输入电压平衡，同时将面板上的固定电压切换开关旋至0位，避免固定直流回路误带电。
按下直流电压启动按钮，启动状态指示灯点亮，停止指示灯同步熄灭，回路进入待输出状态。
顺时针缓慢旋转调压手柄，逐步提升输出电压，目标电压值直接从面板的直流电压表读取，直至达到测试所需的数值。
测试完成后，逆时针缓慢旋转调压手柄，将输出电压逐步降至零位，确认直流电压表显示归零。
按下直流电压停止按钮，运行指示灯熄灭，完全切断直流电压输出。
（四）固定三相AC 380V输出操作
合上设备背板的总电源断路器，面板所有仪表同步点亮，拨动输入电压下方的切换开关，逐相校验三相输入电压平衡，确认供电无异常。
按下固定交流电压启动按钮，启动状态指示灯点亮，停止指示灯同步熄灭，对应输出接线柱即可稳定输出带N点的三相AC 380V电源。
测试完成后，按下固定交流电压停止按钮，运行指示灯熄灭，完全切断三相380V输出。
（五）固定档位直流电压输出操作
合上设备背板的总电源断路器，面板所有仪表同步点亮，拨动输入电压下方的切换开关，逐相校验三相输入电压平衡，确认供电状态正常。
将面板的固定电压切换开关旋至对应档位：1位输出DC24V、2位输出DC48V、3位输出DC110V、4位输出DC220V，确认档位选择与被测开关柜额定电压匹配。
按下固定直流电压启动按钮，启动状态指示灯点亮，停止指示灯同步熄灭，对应输出接线柱即可稳定输出选定档位的直流电源。
测试完成后，按下固定直流电压停止按钮，运行指示灯熄灭，完全切断固定直流输出。
（六）交流合分闸操作
提前检查交流电压回路的调压器状态，逆时针旋转调压手柄直至完全无法转动，确认调压器处于零位，将被测开关柜的交流合分闸线圈对应接入交流合分闸专用接线柱。
合上设备背板的总电源断路器，面板所有仪表同步点亮，拨动输入电压下方的切换开关，逐相校验三相输入电压平衡。
按下交流电压启动按钮，启动状态指示灯点亮，停止指示灯同步熄灭，回路进入待输出状态。
顺时针缓慢旋转调压手柄，逐步将输出电压调整至合分闸测试所需的目标电压，全程观察电压表数值变化。
开展分闸测试时，点动按下“交流分闸”红色按钮，分闸线圈瞬间带电触发分闸动作，禁止长时间按住按钮持续供电；开展合闸测试时，点动按下“交流合闸”绿色按钮，合闸线圈瞬间带电触发合闸动作，全程采用点动操作模式。
所有合分闸测试完成后，逆时针缓慢旋转调压手柄，将输出电压逐步降至零位，确认电压表显示归零。
按下交流电压停止按钮，运行指示灯熄灭，完全切断交流合分闸回路的电源输出。
（七）直流合分闸操作
提前检查直流电压回路的调压器状态，逆时针旋转调压手柄直至完全无法转动，确认调压器处于零位，将面板的固定电压切换开关旋至0位，将被测开关柜的直流合分闸线圈对应接入直流合分闸专用接线柱。
合上设备背板的总电源断路器，面板所有仪表同步点亮，拨动输入电压下方的切换开关，逐相校验三相输入电压平衡。
按下直流电压启动按钮，启动状态指示灯点亮，停止指示灯同步熄灭，回路进入待输出状态。
顺时针缓慢旋转调压手柄，逐步将输出电压调整至合分闸测试所需的目标电压，全程观察直流电压表数值变化。
开展分闸测试时，点动按下“直流分闸”红色按钮，分闸线圈瞬间带电触发分闸动作，禁止长时间按住按钮持续供电；开展合闸测试时，点动按下“直流合闸”绿色按钮，合闸线圈瞬间带电触发合闸动作，全程采用点动操作模式。
所有合分闸测试完成后，逆时针缓慢旋转调压手柄，将输出电压逐步降至零位，确认直流电压表显示归零。
按下直流电压停止按钮，运行指示灯熄灭，完全切断直流合分闸回路的电源输出。
