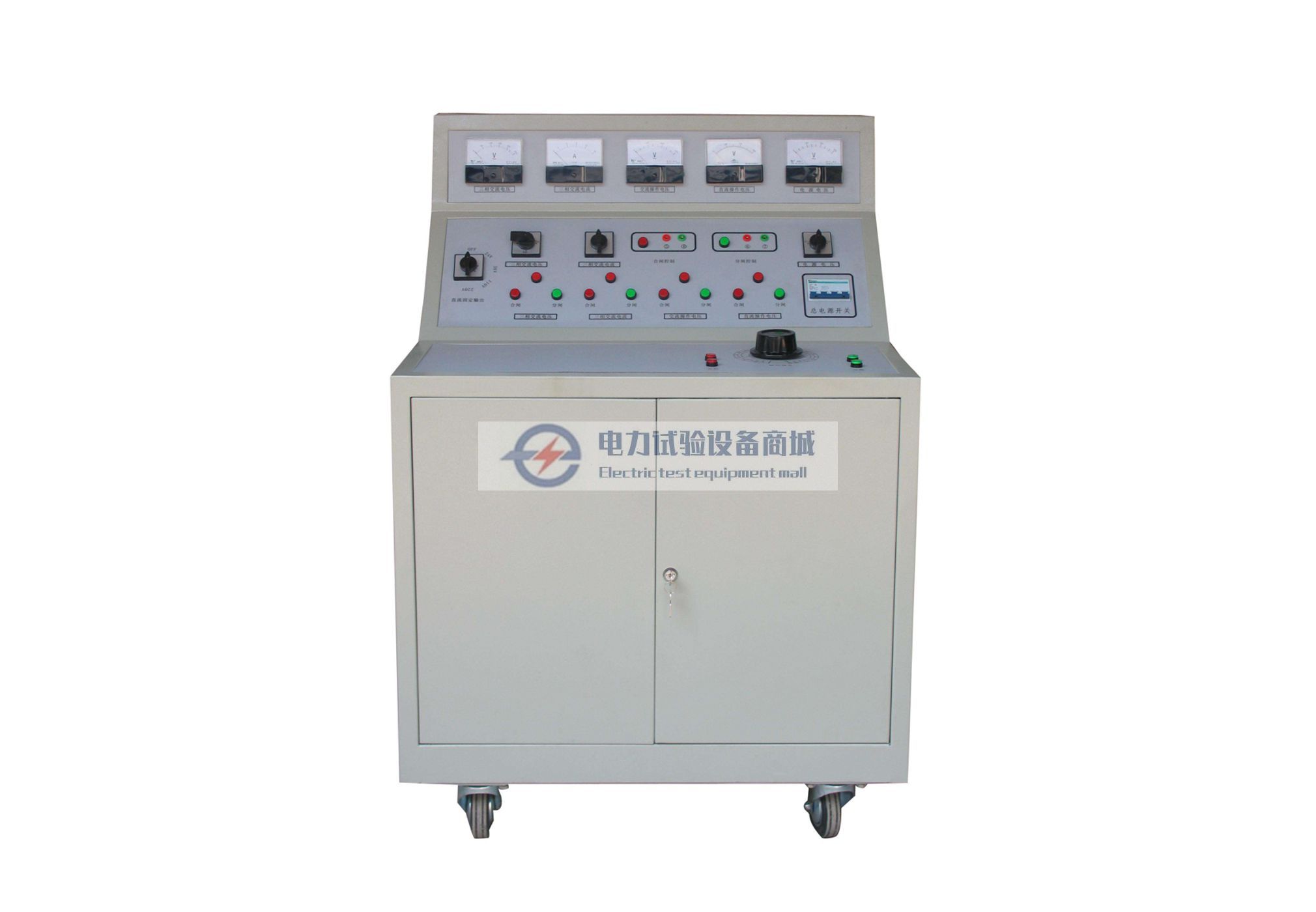

开关柜电源试验车使用说明书

本设备是专为高压开关柜出厂调试、现场检修、整组通电试验设计的专用供电装置，可在开关柜脱离电网系统的状态下，为其提供各类试验所需的交流、直流电源，完成分合闸动作校验、保护回路通电测试、整组性能验证等工作，是开关柜安装、运维、检修环节的核心配套设备。设备各核心输出回路均由独立接触器控制，所有输出线接线柱前串联20A断路器作为短路保护，适配绝大多数常规开关柜的现场试验需求。

一、核心安全前置提示

每次启动任意试验项目前，必须确认对应功能回路的调压器处于零位，逆时针旋转调压手柄直至无法旋动即可，操作时无需使用过大力度，避免损坏调压器内部结构。

设备的三相交流电流、交流电压、直流电压、固定交流380V、固定直流电压、交流分合闸、直流分合闸共7项输出回路无硬件互锁，不可同时启动多个输出回路，避免不同电源回路发生冲突短路，引发设备损坏。

进行交流分合闸、直流分合闸操作时，同一时间仅允许启动一组对应输出，严禁交流、直流分合闸回路同时带电。

设备输入电源为AC380V±10%、50Hz三相交流电，使用前必须确认现场供电参数匹配，严禁接入不符合规格的电源。

二、分功能操作说明

1. 三相交流电流0-20A输出操作

确认三相交流电流回路的调压器处于零位，逆时针旋转手柄至无法转动。

合上设备背板上的总断路器，面板所有仪表点亮，拨动输入电压转换开关，逐相检查三相输入电压平衡，确认无缺相、电压异常问题。

按下三相交流电流启动按钮，对应启动指示灯点亮，停止指示灯熄灭，回路进入待输出状态。

缓慢顺时针旋转调压手柄，观察面板电流表数值，逐步调节至试验所需的输出电流值。

试验完成后，缓慢逆时针旋转调压手柄，将调压器完全退回零位。

按下三相交流电流停止按钮，合闸指示灯熄灭，彻底分断交流电流输出回路。

2. 交流电压0-250V输出操作

确认交流电压回路的调压器处于零位，逆时针旋转手柄至无法转动。

合上设备背板上的总断路器，面板所有仪表点亮，拨动输入电压转换开关，逐相检查三相输入电压平衡。

按下交流电压启动按钮，对应启动指示灯点亮，停止指示灯熄灭，回路进入待输出状态。

缓慢顺时针旋转调压手柄，观察面板交流电压表数值，逐步调节至试验所需的输出电压值。

试验完成后，缓慢逆时针旋转调压手柄，将调压器完全退回零位。

按下交流电压停止按钮，合闸指示灯熄灭，彻底分断交流电压输出回路。

3. 直流电压0-250V输出操作

确认直流电压回路的调压器处于零位，逆时针旋转手柄至无法转动。

合上设备背板上的总断路器，面板所有仪表点亮，拨动输入电压转换开关，逐相检查三相输入电压平衡，将面板上的固定电压转换开关拨到0位。

按下直流电压启动按钮，对应启动指示灯点亮，停止指示灯熄灭，回路进入待输出状态。

缓慢顺时针旋转调压手柄，观察面板固定直流电压表的数值，逐步调节至试验所需的输出电压值。

试验完成后，缓慢逆时针旋转调压手柄，将调压器完全退回零位。

按下直流电压停止按钮，合闸指示灯熄灭，彻底分断直流电压输出回路。

4. 固定交流电压380V输出操作

合上设备背板上的总断路器，面板所有仪表点亮，拨动输入电压转换开关，逐相检查三相输入电压平衡。

按下固定交流电压启动按钮，对应启动指示灯点亮，停止指示灯熄灭，对应输出接线柱上即可输出稳定的AC380V交流电压。

试验完成后，按下固定交流电压停止按钮，合闸指示灯熄灭，彻底分断380V交流输出回路。

5. 固定直流电压多档位输出操作

合上设备背板上的总断路器，面板所有仪表点亮，拨动输入电压转换开关，逐相检查三相输入电压平衡。

将面板上的固定电压转换开关拨到对应档位：1位输出DC24V、2位输出DC48V、3位输出DC110V、4位输出DC220V，根据试验需求选择对应档位。

按下固定直流电压启动按钮，对应启动指示灯点亮，停止指示灯熄灭，对应输出接线柱上即可输出对应档位的稳定直流电压。

试验完成后，按下固定直流电压停止按钮，合闸指示灯熄灭，彻底分断固定直流输出回路。

6. 交流分合闸电压输出操作

确认交流电压回路的调压器处于零位，逆时针旋转手柄至无法转动，将被测开关柜的交流分合闸线圈对应接到交流分合闸电压的接线柱上。

合上设备背板上的总断路器，面板所有仪表点亮，拨动输入电压转换开关，逐相检查三相输入电压平衡。

按下交流电压启动按钮，对应启动指示灯点亮，停止指示灯熄灭，回路进入待输出状态。

缓慢顺时针旋转调压手柄，观察面板交流电压表数值，逐步调节至试验所需的分合闸操作电压值。

进行分闸试验时，点动按下“交流分合闸电压”红色分闸按钮，分闸线圈短时得电完成分闸动作，全程采用点动操作，避免线圈长时间通电烧毁。

进行合闸试验时，点动按下“交流分合闸电压”绿色合闸按钮，合闸线圈短时得电完成合闸动作，全程采用点动操作。

所有分合闸试验完成后，缓慢逆时针旋转调压手柄，将调压器完全退回零位。

按下交流电压停止按钮，合闸指示灯熄灭，彻底分断交流分合闸输出回路。

7. 直流分合闸电压输出操作

确认直流电压回路的调压器处于零位，逆时针旋转手柄至无法转动，将被测开关柜的直流分合闸线圈对应接到直流分合闸电压的接线柱上，将固定电压转换开关拨到0位。

合上设备背板上的总断路器，面板所有仪表点亮，拨动输入电压转换开关，逐相检查三相输入电压平衡。

按下直流电压启动按钮，对应启动指示灯点亮，停止指示灯熄灭，回路进入待输出状态。

缓慢顺时针旋转调压手柄，观察面板直流电压表数值，逐步调节至试验所需的分合闸操作电压值。

进行分闸试验时，点动按下“直流分合闸电压”红色分闸按钮，分闸线圈短时得电完成分闸动作，全程采用点动操作。

进行合闸试验时，点动按下“直流分合闸电压”绿色合闸按钮，合闸线圈短时得电完成合闸动作，全程采用点动操作。

所有分合闸试验完成后，缓慢逆时针旋转调压手柄，将调压器完全退回零位。

按下直流电压停止按钮，合闸指示灯熄灭，彻底分断直流分合闸输出回路。

三、安全运维注意事项

试验全过程中，设备金属外壳必须通过专用接地端子可靠连接保护地线，避免漏电引发人身触电风险。

试验过程中，设备面板及周边严禁堆放无关工具、杂物，保证设备散热通道通畅，避免遮挡引发过热故障。

日常存放与使用过程中，需做好设备的防潮、防油污防护，避免内部电气元件受潮短路、油污侵蚀引发接触不良。

接线完成后，必须再次确认被测开关柜的试验回路接线正确，且与现场其他运行中的带电设备完全断开，确认无误后方可启动试验。

若试验过程中20A短路保护断路器动作跳闸，需立即将调压器退回零位，停止输出，排查回路短路、过载故障，故障完全排除后才可重新启动试验。
