变压器低电压短路阻抗测试仪标准化操作说明书

一、产品概述

短路阻抗是电力变压器的核心性能参数，短路阻抗法是行业内判断变压器绕组变形的经典可靠方法。根据GB 1094.5-2008和IEC 60076-5:2006的明确规定，短路电抗的变化量是判定变压器绕组是否发生变形的核心判据。开展变压器绕组参数测量，既是检验变压器制造工艺水平的关键环节，也是判断运输过程是否对变压器绕组造成不良影响的有效手段。

低电压短路阻抗试验是鉴定运行中变压器遭受短路电流冲击，或是变压器在运输、安装过程中受到机械力撞击后，检查绕组是否变形的最直接方法。它不仅是判断变压器能否安全投入运行的重要依据，也是判定变压器是否需要开展解体检查的核心参考指标。

本款自主研发的变压器短路阻抗测试仪，专门用于现场和试验室条件下对35kV级及以上主变压器进行低电压短路阻抗测量。仪器内部采用最新单片机测试技术与数字信号处理技术，测量数据精准稳定；外部搭载7寸触摸彩色液晶显示屏，全中文操作菜单，触摸式操作便捷高效；同时配备热敏打印机与大容量存储功能，测试数据可通过USB接口快速转存至计算机。仪器整体体积小巧，非常适配现场试验的搬运与使用需求，仅需输入基础参数即可自动完成单相、三相测试，自动计算变压器阻抗误差百分比，测试结果直观清晰，是现场快速检测变压器绕组变形的高效专用仪器。

二、现场作业安全措施

1. 仪器使用前，所有试验人员必须完整阅读本操作手册，严格遵守所有注意事项的相关要求，杜绝违规操作。

2. 仪器支持户内、户外场景使用，但使用过程中必须避开雨淋、强腐蚀气体环境，同时避免仪器受到剧烈震动，防止内部精密测量元件受损，影响测试数据准确性。

3. 仪器的维修、养护与参数校准工作必须由持证专业人员完成，严禁非专业人员私自拆卸仪器内部结构。

4. 试验前必须确认仪器菜单中选择的测试项目，与实际开展的测试类型、现场接线方式完全一致，避免因设置不匹配引发测量误差或设备损坏。

5. 测试全程严禁拆除、移动测试夹，不得随意关断仪器供电线路，防止测试数据中断或引发回路异常。

6. 试验前必须将仪器外壳接地柱与现场可靠接地网连接，保证接地电阻满足电力试验安全规范要求，杜绝仪器外壳带电风险。

7. 试验过程中，与被试变压器高压侧保持足够的安全距离，严格遵守高压试验的相关安全规程，设置专人监护试验现场。

三、核心性能特点

 1. 仪器采用交流220V低压电源供电，支持手动、自动两种测试模式，可对单相、三相变压器的AB、BC、CA绕组分别施加测试电流，除直接输出变压器短路阻抗与铭牌阻抗的误差百分比外，还可同步测量阻抗、电抗、电阻、电感等多维度参数，方便试验人员进行多维度数据对比，测试结果直观清晰。

 2. 支持单相独立测试、三相连续测试两种模式，同时兼容手动分步测试、全自动测试两种操作逻辑，适配不同试验场景的操作需求。

 3. 采用一次性接线设计，完成初始接线后无需反复倒接测试线，即可自动完成全部三相的测试流程，大幅减少现场试验的接线工作量，提升试验效率。

 4. 无需额外外接调压器，仪器内置调压模块即可直接对被试品开展测量，简化现场试验设备配置，减少试验准备时间。

 5. 测试结果不仅直接显示阻抗误差百分比，还可同步展示施加电压、施加电流、测量功率、短路阻抗、短路感抗、绕组电感、短路阻抗电压等全量测试参数，方便试验人员完整记录试验数据。

 6. 支持零序阻抗测量功能，适配高压侧星形接线带中性点的变压器，可同时精准测量零序阻抗、零序感抗、零序电阻、零序电感参数，覆盖特殊接线变压器的测试需求。

 7. 内置电源、外部电源两种供电模式可选，既可以使用仪器自带内部电源工作，也可通过外接端子接入外部电源，适配不同现场的供电条件。

 8. 搭载7寸彩色触摸液晶屏，全中文操作菜单，触摸式操作便捷流畅，机身自带微型热敏打印机，可实时打印测试结果，无需外接打印设备。

 9. 配备标准RS232通讯接口，可直接将测试数据传输至后台计算机，方便试验数据的归档与分析。

10. 机身内置存储单元，可完整存储100条测试记录，数据以测试保存的时间为索引，方便后续快速查询调取历史试验数据。

11. 标配USB数据接口，可直接将测试数据转存至U盘，实现数据的离线导出与备份。

12. 仪器自带硬件时钟功能，系统时间支持人工自行校准，保证所有存储的试验数据都带有准确的时间戳，满足试验溯源要求。

四、核心技术指标

电压测量范围：15V～500V

电流测量范围：0.5A～50A

电压测量误差:＜0.2%

电流测量误差:＜0.2%

功率测量误差:＜±0.5%（CosΦ＞0.1）；＜±1.0%（0.05＜CosΦ＜0.1）

短路阻抗测量误差:＜±0.5%

阻抗测量范围:1Ω～200Ω

仪器工作电源:AC220V±10%

电源频率适配范围:50Hz±5Hz

仪器工作温度范围 :\-10℃～40℃

环境湿度要求:≤80%RH，无结露

整机外形尺寸:400340195mm

整机重量:13.5kg

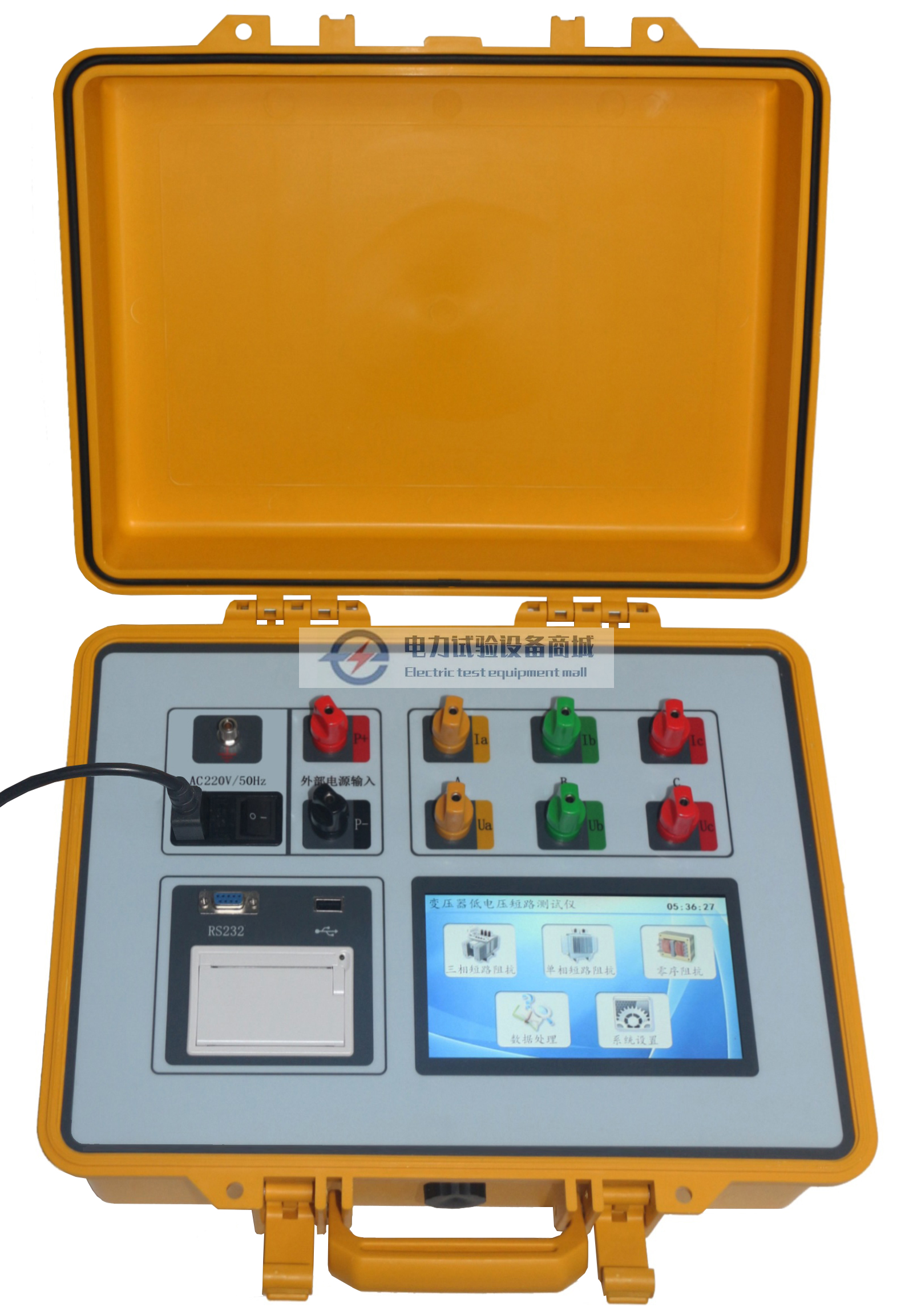

五、仪器面板接口说明

仪器面板所有接口采用颜色区分标识，避免接线混淆，各接口功能如下：

1. Ua、Ub、Uc：电压测量接线端子，Ua为黄色标识、Ub为绿色标识、Uc为红色标识，对应接入被试变压器的三相电压测试端。

2. Ia、Ib、Ic：电流测量接线端子，Ia为黄色标识、Ib为绿色标识、Ic为红色标识，对应接入被试变压器的三相电流测试端。

3. P+、P-：外部电源输入端子，现场供电条件不满足内置电源使用要求时，可通过该端子接入外部电源。

4. 接地柱：整机外壳专用保护接地端子，试验前必须与现场可靠接地网连接，保障设备与人员安全。

5. 三合一电源座：集成电源输入插座、电源控制开关功能，接入配套电源线后，将电源座右侧的船型开关拨到“开（I）”的位置，仪器自动开机，液晶屏同步点亮启动。

6. RS232接口：标准串行通讯接口，用于仪器与上位机之间的数据传输，可将测试数据实时同步至后台试验管理系统。

7. USB端口：支持U盘数据转存，可将仪器内存储的历史测试数据批量导出至U盘，完成数据备份与离线分析。

8. 微型打印机：机身内置热敏打印机，测试完成后可直接触发打印操作，实时输出完整的测试结果报告。

9. 7寸彩色触摸液晶屏：全中文操作显示界面，所有参数设置、测试操作、结果查看都可通过触摸点击完成，操作直观便捷。

六、标准化现场试验操作流程

1. 试验前准备：将仪器平稳放置在试验现场安全区域，把仪器接地柱与现场可靠接地网牢固连接，确认现场环境满足仪器的温湿度使用要求。

2. 试验接线：按照仪器面板的颜色标识，依次连接Ua/Ub/Uc电压测试线、Ia/Ib/Ic电流测试线，被试变压器非测试侧的绕组按照试验规程要求做好短路连接，确认所有接线接触牢固，无松动、错接情况。

3. 开机自检：接入AC220V工作电源，打开仪器电源开关，仪器自动进入开机自检流程，等待系统完成所有硬件检测，进入主操作菜单。

4. 参数设置：在触摸屏幕上输入被试变压器的铭牌参数，包括额定容量、额定电压、铭牌短路阻抗值等信息，选择本次试验的测试类型（单相/三相、手动/自动）。

5. 启动测试：确认所有参数设置与现场接线完全一致后，点击屏幕上的“开始测试”按钮，仪器自动完成全流程测试，无需人工反复切换接线。

6. 结果查看与保存：测试完成后，屏幕自动显示所有测试参数与阻抗误差百分比，试验人员确认数据正常后，点击“保存”按钮，将本次测试数据存入仪器存储单元。

7. 数据导出/打印：可直接点击打印按钮，通过内置打印机输出纸质试验报告；也可插入U盘，将本次测试数据连同历史记录一起转存至U盘，完成数据备份。

8. 试验收尾：所有操作完成后，关闭仪器电源，依次拆除测试接线，整理好仪器与配件放回专用包装箱，对被试变压器侧的试验部位进行必要的放电确认后，结束本次试验。
