EDZC-3电缆安全刺扎装置设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDZC-3

【设备名称】：电缆安全刺扎装置

【数据来源】：原厂说明书

【标签】：高压电缆刺扎，遥控扎伤，电缆带电判别，单枪双枪，无线遥控，锂电池供电，电缆抢修，电缆身份确认

EDZC-3电缆安全刺扎装置，用于电力施工现场电缆带电状态判别，采用遥控射钉扎伤方式；扎伤电缆时若电缆带电会产生火爆现象，不带电则无，以此确认电缆带电属性，避免误锯带电电缆引发人身事故；支持单枪、双枪两种模式，无线遥控距离≥10m可隔墙遥控；内置10Ah大容量锂电池，交直流两用，适合野外电缆迁移、故障抢修作业。

技术参数：

1、工作模式：单枪（单点短路）；双枪（两点同时短路，两枪夹角≤120°）

2、遥控方式：无线遥控，遥控距离≥10m，可隔墙遥控；配套5米控制线；

3、卡具夹持电缆外径：30-160mm；

4、供电：AC220V±10% / DC12V内置10Ah锂电池；电池连续工作≥10h；

5、控制器尺寸270×230×120mm，重量2.5kg；整套双枪整机重15.5kg；

6、射钉子弹：区分威力等级；35kV及以下用黄色S1弹，35kV以上用红色S1弹；标配S1红弹50发、PS57C8射钉50枚。

硬件组成：

控制器箱、无线遥控器、扎伤枪体（可选单枪/双枪）、5米控制线缆、接地地针、射钉、子弹、隔离防护配件、铝合金防护箱。

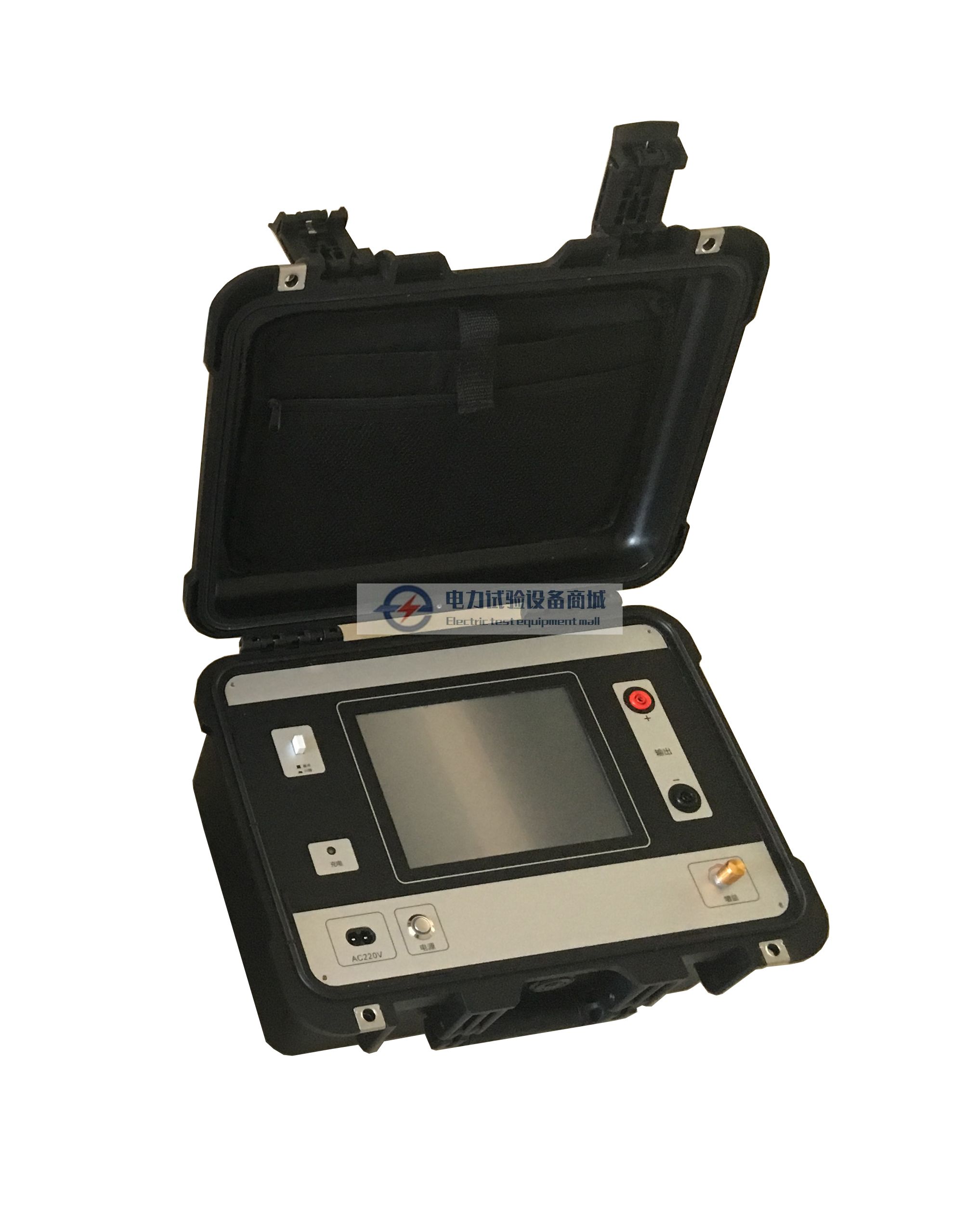

控制器面板说明：

输出1、输出2接口分别对接枪体1、枪体2；输出指示灯；工作指示灯；电量指示；充电开关；充电指示灯；

遥控器两个按键分别对应两路输出通道。

操作流程：

1、枪体装配

①拧开手动螺母，将枪体拆分为前后两段；装入扎钉，通条将扎钉顶至底部；装入对应规格子弹；将枪体重新拧紧组装。

②使用隔离带将被测电缆与周边电缆隔离，防止误伤相邻电缆。

③将枪体卡箍牢固夹紧被测电缆；拉环上膛，确认扳机挂合到位。双枪作业两枪夹角不得大于120°。

2、现场接线

①枪体可靠连接地线，地钎打入地下；控制器通过5m专用控制线航空插头与枪体相连。

②控制器三档开关：Ⅰ档AC220V工作；0档关闭；Ⅱ档电池供电/接AC220V时充电。

3、刺扎操作

①全部装配接线完成，打开控制器电源；人员撤离至距离枪体5米以上安全区域。

②确认现场安全，操作遥控器对应按键执行刺扎；带电电缆刺扎瞬间会出现火爆现象。

4、作业完毕拆卸

①断开控制器电源；松开电缆卡箍，取下枪体；拆开枪体后半部分，顶出空弹壳。

5、维护保养：每次使用完毕擦拭枪体；每射击5次使用专用工具清理枪膛。

关键安全注意事项：

1、完成上膛装弹之后，妥善保管遥控器，人员必须撤离5米以上再执行刺扎。

2、枪体作业时必须可靠接地；双枪模式严格控制夹角≤120°。

3、电缆周边做好隔离防护，避免扎伤邻近无关电缆。

4、根据电缆电压等级选择对应威力子弹射钉。

运输贮存与保修：

发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为摔落、进水、使用非原厂弹药、私自拆机损坏不在保修。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁；刺扎作业人员远离枪体，做好现场安全警戒。

成套配置：控制器、无线遥控器、枪体（单/双枪）、5米控制线、接地地针、射钉子弹、隔离配件、防护包装箱、说明书、合格证、检验报告、保修卡、质量反馈单。

[设备类型]:遥控型高压电缆安全刺扎装置

[设备型号]:EDZC-3

[核心用途]:电缆抢修迁移前判别电缆是否带电；遥控射钉扎伤电缆，单枪/双枪模式，规避误切带电电缆人身事故

[显示交互]:控制器面板电量、工作、输出、充电状态指示灯；双按键无线遥控器控制两路枪体

[工作模式]:单枪单点刺扎；双枪两点同时刺扎；无线遥控（可隔墙）；锂电池/AC220V双供电

[关键能力]:遥控距离≥10m；夹持电缆30-160mm；内置10Ah锂电续航≥10h；根据电压等级选配不同威力弹药

[供电规格]:AC220V±10%；内置DC12V-10Ah锂电池

[性能参数]:双枪整机15.5kg；控制器2.5kg；双枪夹角≤120°；5米配套控制线

[危险禁忌]:刺扎前人员撤离≥5米；枪体必须可靠接地；隔离周边电缆；选用匹配规格射钉子弹；上膛后保管好遥控器；禁止私自拆机维修
