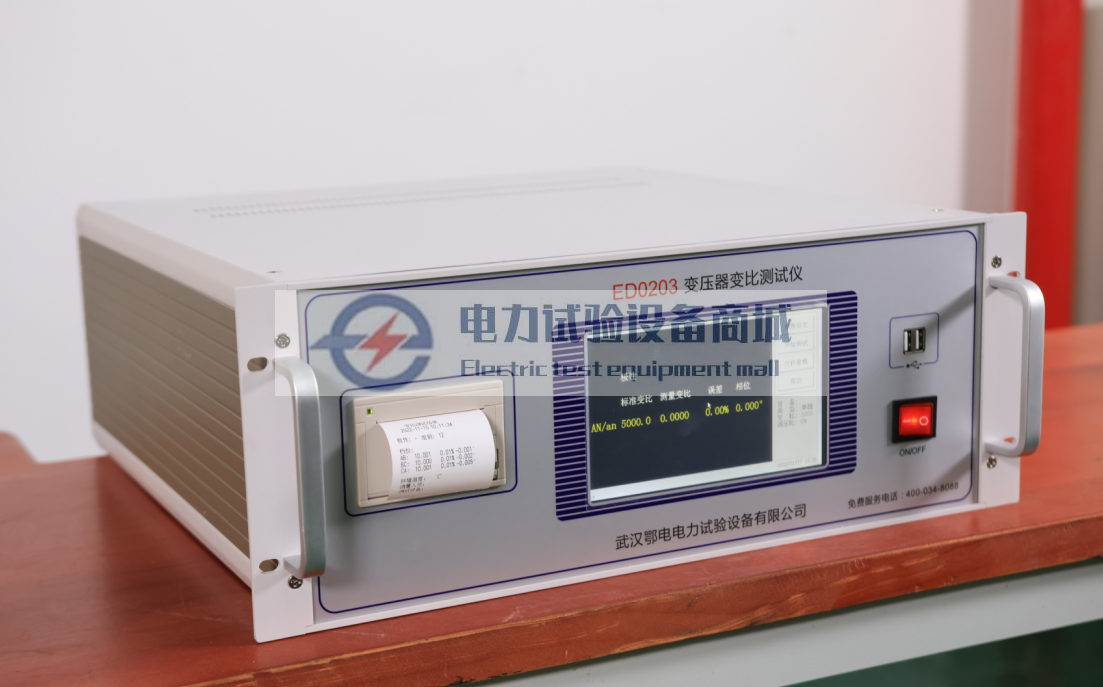

变压器变比测试仪产品详解

一、产品概述

变压器变比测试仪是专为电力变压器研发的高精度智能化检测设备，适用于变压器半成品/成品生产、新装变压器投运前及运行中定期预防性试验。该仪器通过一次性完成三相变比测试，彻底解决了传统变比电桥操作繁琐、读数不直观、需人工换算、仅能单相测试等痛点，显著提升测试效率与数据准确性，是电力行业变压器检测的核心工具。

二、核心优势

全场景覆盖

贯穿变压器全生命周期：从生产制造到安装调试，再到运行维护，满足各阶段检测需求。

符合国家预防性试验规程：定期检测变压器匝数比/电压比，保障电力系统安全运行。

技术突破性设计

三相同步测试：单次操作完成A、B、C三相变比检测，测试时间缩短至10秒，效率提升3倍以上。

智能化操作：全中文界面+一键式操作，无需专业培训即可快速上手，避免人为误差。

数据直读：直接显示变比值，无需换算，结果精准至小数点后4位。

三、安全防护体系

双重反接保护

高低压反接保护：误接高压/低压电缆时自动断电并报警，防止设备损坏。

相序错接警示：测试线夹黄/绿/红对应变压器A/B/C相，接错时屏幕提示“相序错误”。

极端环境适应

防护等级：IP54（防尘防水），适应户外恶劣环境（避开雨淋、腐蚀气体、高温直射）。

抗干扰设计：屏蔽电磁干扰，确保数据稳定性，适用于变电站等强电磁场场景。

操作安全规范

单相测试模式：测单相变压器时仅使用黄/绿线夹，红色线夹悬空，避免短路风险。

专业维护要求：仅允许授权人员维修、校准，防止非专业操作引发安全隐患。

四、功能详解

1. 核心测试功能

宽量程测试：支持变比范围1~10000，覆盖干式变压器、油浸式变压器、特种变压器等全类型。

Z形联接变压器测试：兼容特殊接线方式变压器，如YNd11、Z/Z等，扩展应用场景。

盲测模式：仅需输入高压侧接线方式（如Y/Δ），即可自动识别低压侧组别，简化操作流程。

2. 数据管理与输出

不掉电存储：内置大容量存储器，可保存1000组以上测试数据，支持按日期/编号查询。

热敏打印：快速打印测试报告（含变比值、组别、日期、时间），无声操作不干扰现场环境。

时钟功能：实时显示日期/时间，自动记录测试时间戳，便于追溯管理。

3. 故障保护机制

短路保护：检测到变压器内部短路时，0.1秒内切断电源，防止设备烧毁。

匝间短路检测：通过变比异常波动识别匝间短路，提前预警潜在故障。

过热保护：连续工作2小时后自动降频运行，避免仪器过热损坏。

4. 便携化设计

轻量化机身：重量≤5kg，尺寸≤40cm×30cm×15cm，单人可轻松携带至现场。

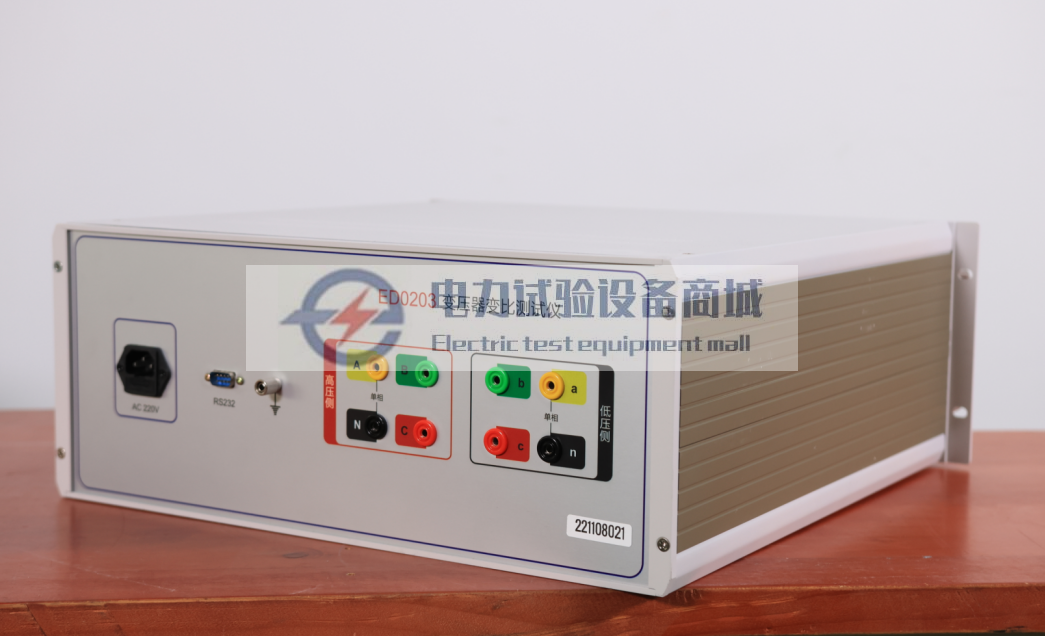

模块化接口：测试线采用航空插头设计，插拔便捷且接触稳固，减少现场接线时间。

五、操作流程示例

接线检查：确认高压/低压电缆、三相测试线夹（黄/绿/红）连接正确，未使用线夹悬空。

参数设置：选择测试模式（三相/单相/盲测），输入高压侧接线方式（如Y型）。

启动测试：按下“测试”键，仪器自动完成升压、采样、计算，10秒内显示结果。

结果处理：

合格：打印报告并存档。

异常：触发报警声+屏幕闪烁提示，重复测试确认故障。

数据导出：通过USB接口将数据传输至电脑，生成Excel格式分析报表。

六、应用场景

变压器生产厂：出厂前批量检测变比精度，确保产品符合国家标准。

电力安装公司：新装变压器投运前验收，避免接线错误导致设备损坏。

运维检修部门：定期巡检运行中变压器，提前发现匝间短路、组别错接等隐患。

科研试验机构：高压实验室中研究变压器参数特性，提供高精度测试数据。

七、优势总结

传统变比电桥与本测试仪对比：

测试效率：传统设备单相测试耗时3分钟/相，本仪器三相同步测试仅需10秒。

操作复杂度：传统需手动换算、记录数据，本仪器全自动计算并直读结果。

安全性：传统无反接保护，本仪器具备双重反接保护+短路预警。

数据管理：传统依赖纸质记录易丢失，本仪器支持存储+打印+导出全程数字化。

适用性：传统仅适用于常规变压器，本仪器覆盖Z形联接、盲测等特殊场景。

产品以“高效、精准、安全”为核心，将变压器变比检测从“人工操作”升级为“智能自动化”，为电力行业提供标准化、可追溯的检测解决方案，助力数字化转型与设备全生命周期管理。

如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：4000348088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
