ED0502F型SF6泄漏监控报警系统设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0502F

【设备名称】：SF6泄漏监控报警系统（红外激光法）

【数据来源】：原厂说明书doc

【标签】：SF6红外光谱检测，氧气监测，GIS开关室，主动吸气采样，RS485总线，风机多级逻辑联动，触摸彩屏，历史事件存储，多模块组网，红外人体感应排风，多路报警接点

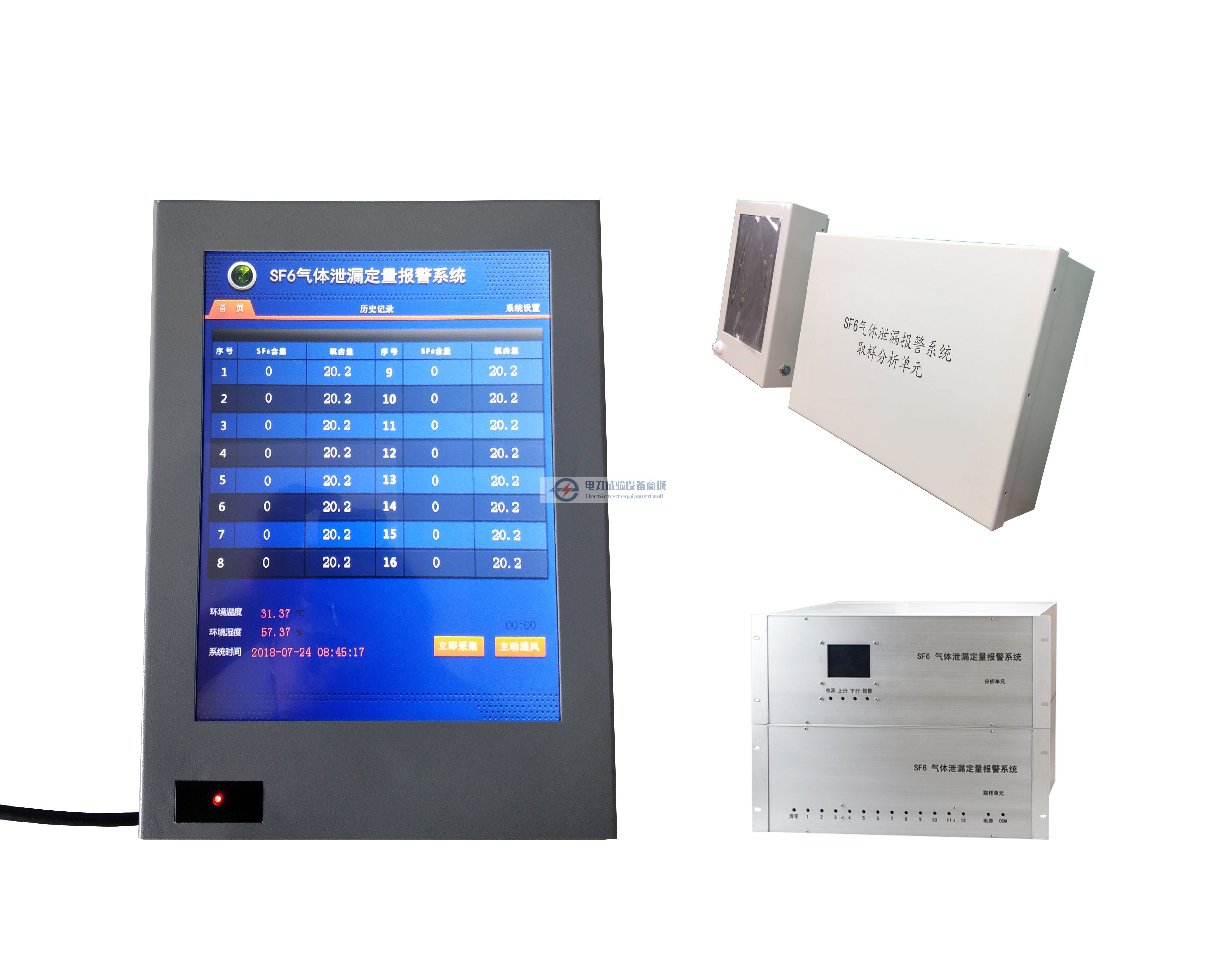

ED0502F为激光红外光谱吸收式SF6泄漏在线监控成套系统，遵循电力SF6安全相关法规，专门部署于SF6开关室、GIS室、SF6主变室。基于朗伯-比尔红外吸收定律，采用主动吸气采样方式检测环境SF6浓度，同步监测氧气、温湿度；当SF6超标或者氧气缺氧，触发声光语音报警，联动通风风机；具备红外人体感应启动排风、定时循环排风、海量历史事件存储；整套由主机、采样分析模块、风机控制器、温湿度模块组成，依靠RS485总线组网，可外接警灯、LED显示屏、上位电脑，保障运维人员人身安全。

技术指标：

1、SF6检测量程10-5000ppm，报警阈值默认1000ppm，检测精度＜±2%；

2、氧气0-25%，缺氧报警点18%，精度＜±0.5%；

3、温度-20～+99℃，精度＜±0.5%；湿度0-99%RH，精度＜±3%；

4、供电AC220V±20%；

5、输出接点：报警接点AC220V/5A；风机输出支持220V/15A、三相380V/15A；共5路大容量报警继电器输出；

6、风机触发条件：O₂≤19.6%或SF6＞1000ppm自动启动；报警运行时长、循环启停周期均可自定义；

7、传感器采用进口元器件；支持多路采样点扩展组网。

硬件系统组成：

1、监控主机：彩色触摸液晶屏，多套壁纸可切换；配置RS485通讯总线，多路继电器输出端子；警灯、语音报警输出；支持外接LED屏、上位机。

2、采样分析模块：主动吸气采集各点位SF6、O₂气体。

3、风机控制器：执行风机启停，支持自动循环、红外人体感应触发。

4、温湿度控制器：采集环境温湿度，可设置温湿度阈值，支持高温联动风机。

5、选配部件：红外人体感应模块、外置语音模块、LED显示屏。

主机菜单功能：

1、配置主机：设置主机编号、各模块数量、背光等级与延时、语音开关。

2、系统设置：分别配置采样模块报警阈值、采样周期；配置风机自动模式、红外感应、报警运行时间、循环启停时间；配置温湿度上下限、温湿度报警、高温启风机；内置功能检测页面，测试报警、警灯、多路语音输出、格式化复位；系统帮助、系统时间校准。

3、实时数据页面：查看SF6、氧气、温湿度、风机实时工作状态；支持远程手动启停指定编号风机；可查看气体、温湿度、风机动作明细实时列表。

4、历史数据：分类保存气体报警、温湿度报警、风机动作历史记录，分页翻阅查询。

风机优先级控制逻辑（由高到低）：

①外部强制手动按钮（最高优先级，强制开启时屏蔽其它全部风机指令）

②红外人体感应、主机远程手动、报警自动启动（三者同级）

③定时循环排风模式（最低优先级；收到更高优先级指令后打断循环，结束后恢复循环计时）

操作与系统测试要点：

1、传感器上电需要90秒预热，预热结束后再开展标定、校验；长距离抽气管路需要把单路采样时间适当拉长。

2、系统功能检测界面可完成模块、警灯、多路语音输出测试；格式化清除历史记录需要连续点击6次才执行，执行后整机复位恢复默认参数。

3、通道校验：向对应采样通道通入标准标定气体，观察主机浓度读数变化，验证报警、警灯、风机联动是否正常。

4、风机测试：支持单台风机控制或者广播地址一次性控制全部风机。

接线要点：

主机凤凰端子分为两组；包含AC220V电源输入、接地；多路无源报警输出（警灯、故障、SF6泄漏、温度、湿度报警）；12V/24V对外供电；红外开关量输入；MODBUS内外通讯接口；

采样模块、风机控制器按照说明书端子定义接线，线束做好绝缘，防止毛刺搭壳短路。

日常维护与简易故障排查：

1、维护：气体探头定期清除表面积灰；探头、主机避免撞击、进水、粉尘侵入；出现异常优先联系厂家。

2、主机完全无显示：核查供电电源、电源开关、接线端子紧固。

3、显示乱码/部分界面异常：检查通讯接线插头，断电静置一分钟重启；依旧异常联系售后。

保修说明：发货起硬件质量问题一年免费保修；人为损坏、私自拆机不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:SF6气体泄漏红外在线监控报警成套系统

[设备型号]:ED0502F

[核心用途]:GIS/SF6开关室SF6、氧气、温湿度在线监测；红外光谱吸气式采样；超标声光语音报警；多级优先级风机联动排风；红外人体感应排风；定时循环通风；RS485多模块组网；历史事件存储查询；多路继电器报警输出，可外接警灯、LED屏、上位机

[显示交互]:彩色触摸屏，多套壁纸切换；配置主机、系统设置、实时数据、历史数据四大主菜单；气体/温湿度/风机明细分页列表；参数配置、功能自检界面

[工作模式]:常态实时监测；超标报警联动风机；红外感应排风；定时循环排风；远程手动风机控制；历史记录查阅；整机格式化复位；通道标定校验

[关键能力]:朗伯-比尔红外吸收检测原理，主动吸气采样；5路继电器报警输出；风机多级优先级逻辑；防误操作格式化（连续点击6次）；传感器上电90s预热；多采样点扩展组网

[供电规格]:整机AC220V±20V供电

[性能参数]:SF6：10-5000ppm，精度＜±2%；O₂：0-25%，精度＜±0.5%；支持220V/380V风机负载；RS485 MODBUS通讯

[危险禁忌]:传感器上电必须等待90s预热；长抽气管道需加长采样时间；外部强制风机按钮优先级最高；禁止私自拆机；线束做好绝缘防止毛刺搭机壳；异常不要自行修改内部硬件参数
