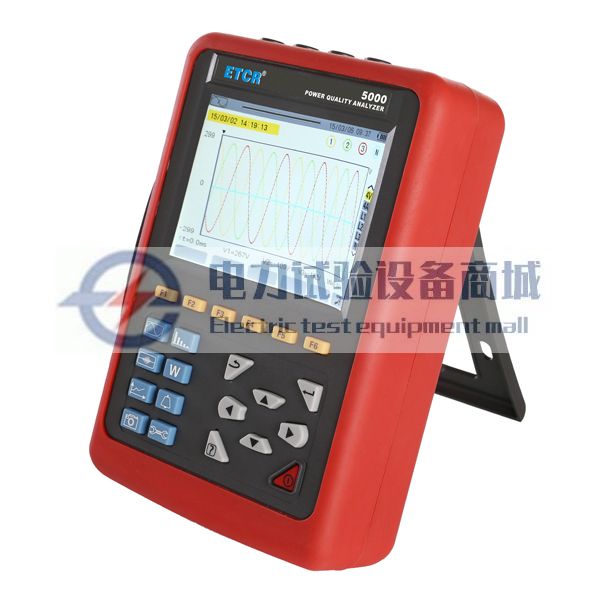

ETCR5000电能质量分析仪

ETCR5000电能质量分析仪是我公司精心研制的一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。别名:谐波测试仪、电能谐波分析仪、电力参数测试仪等。具有容易使用,超大液晶彩屏显示,高分辨率,中英文双语操作界面,防振结构外壳等特点。可同时测量4路电流(ABC三相及中性线电流),4路电压(ABC三相电压及中性线对地电压)、电流电压的峰值、一段时间内的最大最小值、三

  • 详情
  • 参数
  • 评价

        ETCR5000电能质量分析仪是我公司精心研制的一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。别名:谐波测试仪、电能谐波分析仪、电力参数测试仪等。具有容易使用,超大液晶彩屏显示,高分辨率,中英文双语操作界面,防振结构外壳等特点。可同时测量4路电流(ABC三相及中性线电流),4路电压(ABC三相电压及中性线对地电压)、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等;显示电流电压的实时波形、相量图、谐波比柱形图;动态捕捉电压电流瞬时变化,监测启动电流,监测各电力参数并生成告警列表,长时间记录测试数据并生成趋势曲线图等功能。 当前电力应用中,因越来越多的大型用电设备,越来越复杂的电网系统而产生的故障也越来越复杂,越来越难以排查,且由于各行业的发展对电网的电能质量提出的要求也越来越高,我们为此提供了这一种可以更快速、更准确地排除复杂电力系统故障,更全面、更系统地监测和维护电能质量参数的测量与分析仪器。

        ETCR5000电能质量分析仪采用DSP+ARM双处理器架构,DSP负责数据的采集及算法处理,ARM负责通信协议及人机接口处理;模拟信号采集用2片ADI公司分辨率为16位的4通道同步采样的AD7655完成,实现最高采样速率达到1MSPS,保证了通道的精度和信息完整性,保证了不错过电网中任何一个瞬态变化,使对瞬态波形、骤升骤降、瞬时中断等的侦测更加的精准;DSP工作频率达200MHz以上,能够及时监测电网并动态调整采样频率实现工频和采样频率同步;采用5.6寸LCD彩屏显示,分辨率为640dots×480dots,用不同颜色区别显示各相的参数、波形图、相量图、谐波比图,使用户可以更高效更直观地了解电网参数状态。内置闪存可同时存储60组屏幕截图,150组瞬态电压/电流捕捉波形图,12800组告警日志,启动电流侦测模式可连续捕捉100s的启动电流波形。内置2G内存卡用于存储长时间趋势曲线记录,同时记录20个电量参数(可根据需要选择),1min采集记录一次,可记录存储长达300天的趋势曲线记录。 电能质量分析仪又名智能型三相电能质量分析仪、多功能电能质量分析仪、三相电力质量分析仪等,同时具有谐波分析仪、相位伏安表、电力参数测试仪等仪器的功能。适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于对所有的电压、电流、功率、电能、谐波、相位等电量参数做全面分析和诊断。

产品功能

1.测试功能:波形实时显示(4路电压/4路电流);电压和电流真有效值;电压直流成份;电流和电压峰值;电流和电压一段时间内的最大/最小值;相量图显示;各相谐波的测量,达50次谐波;柱形图显示各相电流和电压的谐波比;总谐波失真度(THD)的计算;各相有功/无功/视在功率值及总值;各相有功/无功/视在电能值及总值;变压器K因数计算;COSΦ位移功率因数(DPF)和功率因数(PF)的计算;闪变计算;三相不平衡计算(电压和电流)

2.捕捉和监测功能:可对电网电压电流参数的瞬间变化捕捉侦测,包括电压电流波动、电压电流骤升、骤降、短时中断、瞬态过压、冲击电流、电流电压瞬时畸变。仪器最多可同时存储150组瞬态波形。

3.启动电流监测:可监测线路的浪涌电流,监测电气设备启动时的启动电流,有助于正确设计装机容量。可显示启动过程的有效值的上升/下降曲线、启动电流的包络曲线、4路电流和4路电压波形。触发后可记录约100s,存储100s内每一个周期的所有电流电压瞬时值,波形曲线。

4.记录存储功能:可对基本测试功能的所有测试参数(Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSΦ、TANΦ),电压50次谐波,电流的50次谐波,共123个参数进行记录,并生成趋势曲线图,可根据需要进行长时间的记录数据。(同时选择20个参数间隔1分钟记录一次,约可以记录300天)

5.告警功能:可对选定的参数可根据需要设定限值,监测其是否超限,超限时产生告警日志,比如电压过压、电流过流、不平衡度超限、某次谐波比超限、频率超限、有功功率超限、总谐波失真超限等,最多可设定40组告警监测参数,每一组都可以设定不同监测参数(包括50次谐波共123个不同参数)和限值,可设定超限的最短时间。最多可以存储12800组告警日志记录。

6.截屏功能:在任何测试页面可截屏存储当前屏幕画面,同时自动保存记录时间和所在测试模式。如保存电流电压波、谐波柱形图、相量图等。最多可同时保存60组截图。

7.通讯功能:通过USB与电脑进行通讯,监控软件可实时显示电能质量分析测试的波形,可读取所侦测和捕捉的暂态波形、趋势图记录、告警列表、测试截图等。

8.设置功能:用户可设定时间和日期、设定显示屏对比度和亮度、设定各相线在仪器中相应的颜色;可设定仪器的接线方式及电网类型;可选定不同电流钳和不同电压测试变比;可选定中文菜单或者英文菜单。

9.中/英文帮助菜单:操作时的每个阶段可随时按下“帮助”键获取相关帮助信息。

主要功能

本仪器是一款多功能、智能化、人机操作简洁的综合型测试仪器,对所有的电压、电流、功率、电能、谐波、相位等电量参数做全面分析和诊断。

配置4款共16个电流钳,应对各种场所。

4通道电流、电压测量,同时捕捉和记录电量参数、波形。

为你提供工作所需的全部电能质量信息。

线路电压:600V以下




技术参数

1、量程及精度(不包括电流传感器)

测量功能量程精度误差
频率40Hz~70Hz0.01Hz±(0.03)Hz
相电压真有效值1.0V~1000V最小分辨率0.1V±(0.5%rdg+5dgt)
线电压真有效值1.0V~2000V最小分辨率0.1V±(0.5%rdg+5dgt)
直流电压1.0V~1000V最小分辨率0.1V±(1.0%rdg+5dgt)
电流真有效值10mA~1000A最小分辨率1mA±(0.5%rdg+2dgt)
相电压峰值1.0V~1414V最小分辨率0.1V±(1.0%rdg+5dgt)
线电压峰值1.0V~2828V最小分辨率0.1V±(1.0%rdg+5dgt)
电流峰值10mA~1414A最小分辨率1mA±(1.0%rdg+5dgt)
峰值因数1.00~3.990.01±(1%rdg+2dgt)
4.00~9.990.01±(5%rdg+2dgt)
有功功率0.000W~9999.9kW最小分辨率0.001W

±(1%rdg+3dgt)

;CosΦ≥0.8

±(1.5%rdg+10dgt);

0.2≤CosΦ<0.8

无功功率0.000VAR~9999.9kVAR最小分辨率0.001VAR

±(1%rdg+3dgt)

;SinΦ≥0.5

电感性&电容性

±(1.5%rdg+10dgt)

;0.2≤SinΦ<0.5

视在功率0.000VA~9999.9kVA最小分辨率0.001VA±(1%rdg+3dgt)
功率因数-1.000~1.0000.001

±(1.5%rdg+3dgt)

;CosΦ≥0.5

±(1.5%rdg+10dgt);

0.2≤CosΦ<0.5

有功电能0.000Wh~9999.9MWh最小分辨率0.001Wh

±(1%rdg+3dgt)

;CosΦ≥0.8

±(1.5%rdg+10dgt);

0.2≤CosΦ<0.8

无功电能0.000VARh~9999.9MVARh最小分辨率0.001VARh

±(1%rdg+3dgt)

;SinΦ≥0.5

电感性&电容性

±(1.5%rdg+10dgt)

;0.2≤SinΦ<0.5

视在电能0.000VAh~9999.9MVAh最小分辨率0.001VAh±(1%rdg+3dgt)
相位角-179°~180°±(2°)
TanΦ(VA≥50VA)-32..768~32.768最小分辨率0.001±(1%rdg+5dgt)
位移功率因数(DPF)-1.000~1.0000.001±(1%rdg+5dgt)
谐波比(Vrms>50V)0.0 %~99.9 %0.10%±(1%rdg+5dgt)
谐波角(Vrms>50V)-179°~180°±(3°)谐波1~25次
±(10°)谐波26~50次

总谐波率

(DF或THD-F)≤50

0.0 %~99.9 %0.10%±(1%rdg+5dgt)

失真因数

(DF或THD-R)≤50

0.0 %~99.9 %0.10%±(1%rdg+10dgt)
变压器K因数1.00~99.990.01±(5 %)
三相不平衡0.0%~100 %0.10%±(1 %)

注:上面的数据是在基准条件下和在理想的电流传感器(完全线性并且没有相位移)基础上的来分别介绍
二、其它参数

电    源  可充电锂电池组9.6V,外接充电器
电池电量指示  电池符号ETCR5000电能质量分析仪 5格显示电量,当电池电量过低时,提示1分钟后自动关机
工作电流  约590mA,电池连续工作约8小时

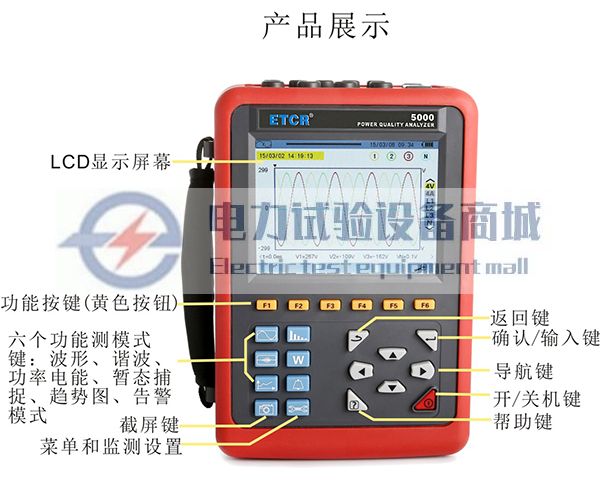

显示模式  LCD彩屏,640dots×480dots ,5.6寸,显示域116mm×88mm
仪器尺寸  长宽厚:240mm×170mm×68 mm
钳口尺寸  008B尖小形电流钳:7.5mm×13mm (选型)

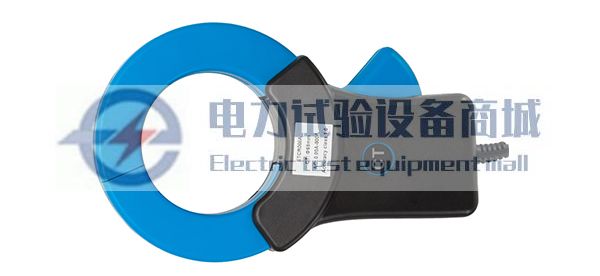

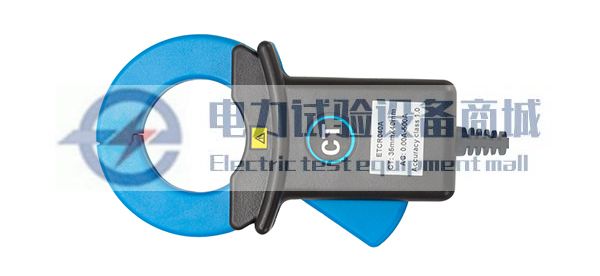

  040B圆口形电流钳:35mm×40mm  (选型)
  068B圆口形电流钳:68mm×68mm  (选型)

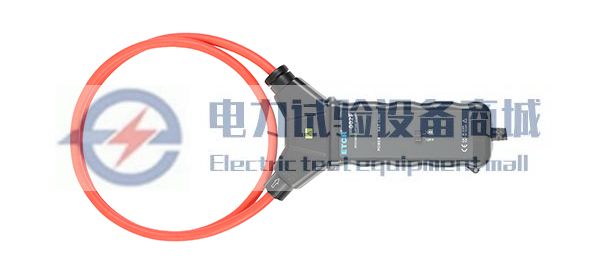

  300F柔性线圈电流传感器(含电池):Φ300mm   (选型)

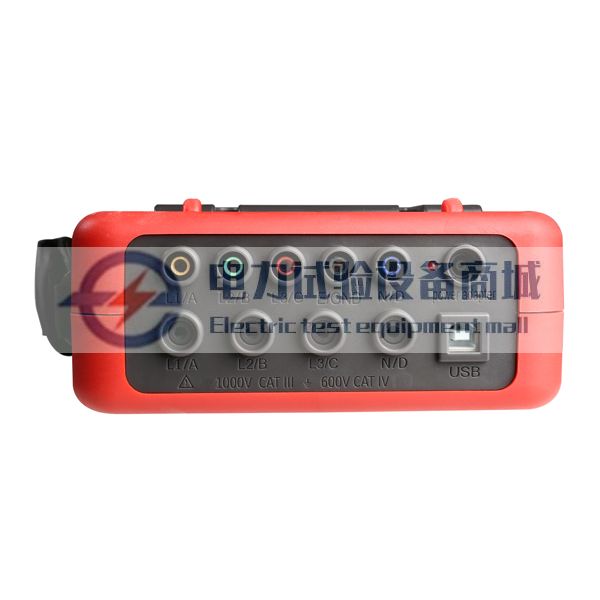

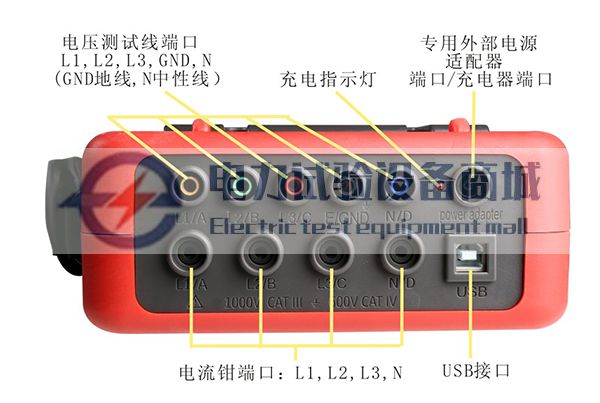

通道数  4路电压,4路电流
线电压  1.0V~2000V
相电压  1.0V~1000V
电    流  008B电流钳  10mA~10.0A
  040B电流钳  0.10A~100A
  068B电流钳  1.0A~1000A
  300F柔性线圈电流传感器(含电池) 10A~6000A
频    率  40Hz~70Hz
电力电量参数  W,VA,var,PF,DPF,cosΦ,tanΦ
电能参数  Wh,varh,Vah
谐    波  有,0~50次
总谐波失真  有,0~50次,各相
专家模式  有
暂态记录组数  150组
电压闪变  有
启动电流模式  有,100秒
三相不平衡度  有
记   录  300天(同时记录20个参数,每1分钟记录1点)
最小/最大记录值  有,可测一段时间内的最大最小值
告   警  40种不同类型参数选择,12800组告警日志
峰   值  有
截图容量  60个
菜单语言  中文、英文
通讯接口  USB
自动关机  在告警/趋势图记录/暂态捕捉模式(等待或者进行中)下,仪器不自动关机
  在其它测试模式下,15分钟内无按键操作,提示1分钟后自动关机。
背光功能  有,适合昏暗场所及夜间使用
仪器质量  主机:约1.6Kg(带电池)
  008B尖小形电流钳:约170g×4
  040B圆口形电流钳:约185g×4
  068B圆口形电流钳:约530g×4
  300F 柔性线圈电流传感器(含电池):约280g×4
  测试线与电源适配器:约900g
  总质量:约9.2Kg(含包装)
电压测试线长  3m
电流钳线长  2m
工作温湿度  -10℃~40℃;80%Rh以下
存放温湿度  -10℃~60℃;70%Rh以下
输入阻抗  测试电压输入阻抗为:1MΩ
耐    压  仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟
绝    缘  仪器线路与护套外壳之间≥10MΩ
结    构  双重绝缘,带绝缘防振护套
适合安规

  IEC 61010 1000V Cat III / 600V CAT IV,IEC61010-031,IEC61326

,污染等级2

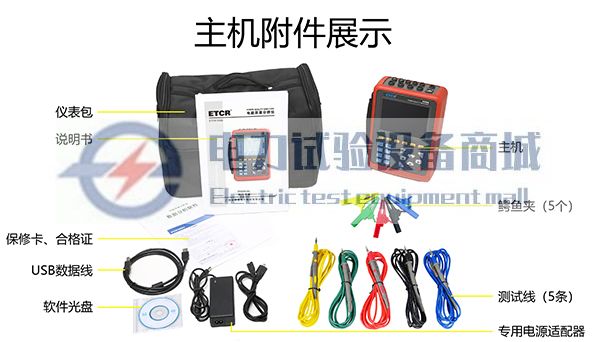

随机附件

  主机:1台;仪器包:1个;测试线:5条(黄,绿,红,蓝,黑各1条);

鳄鱼夹:5  个;表笔:5个;充电  器:1个;软件光盘:1个;锂电池组:1个;

2G内存卡:1个;  电流传感器(选购)。

三、电流传感器特性

电流传感器型号电流钳电流真有效值电流真有效值最大误差相位角Φ 最大误差

 ETCR008B

CT尺寸:Ф8mm

ETCR5000电能质量分析仪10mA~99mA±(1 %rdg + 3dgt)±(1.5°),Arms≥20mA
100mA~10.0A±(1 %rdg + 3dgt)±(1°)

ETCR040B

CT尺寸:Ф40mm

0.10A~0.99A±(1 % rdg+ 3dgt)±(1.5°)
1.00A~100A±(1 % rdg+ 3dgt)±(1°)

ETCR068B

CT尺寸:Ф68mm

1.0A~9.9A±(2 %rdg + 3dgt)±(3°)
10.0A~1000A±(2 % rdg+ 3dgt)±(2°)

ETCR300F

CT尺寸:Ф300mm

10A~99A±(1 % rdg+ 3dgt)±(3°)
100A~3000A±(1 %rdg + 3dgt)±(2°)

 设备成套性

编  号

名   称

数   量

1

仪器主机

1台

2

仪器背包

1个

3

008B电流钳(选配)

4把

4

040B电流钳(选配)

4把

5

068B电流钳(选配)

4把

6

300F柔性线圈电流传感器(选配)

4套

7

表笔测试线

5条(黄,绿,红,黑,蓝各1条)

8

鳄鱼夹

5个

9

专用电源适配器

1个

10

USB数据线

1条

11

软件光盘

1个

12

锂电池组

1个(内置于仪器)

13

碱性干电池6LR61 9V(选配)

4个(仅用于300F电流钳)

14

2G内存卡

1个(插在仪器内)

15

用户手册、保修卡、合格证

1份
