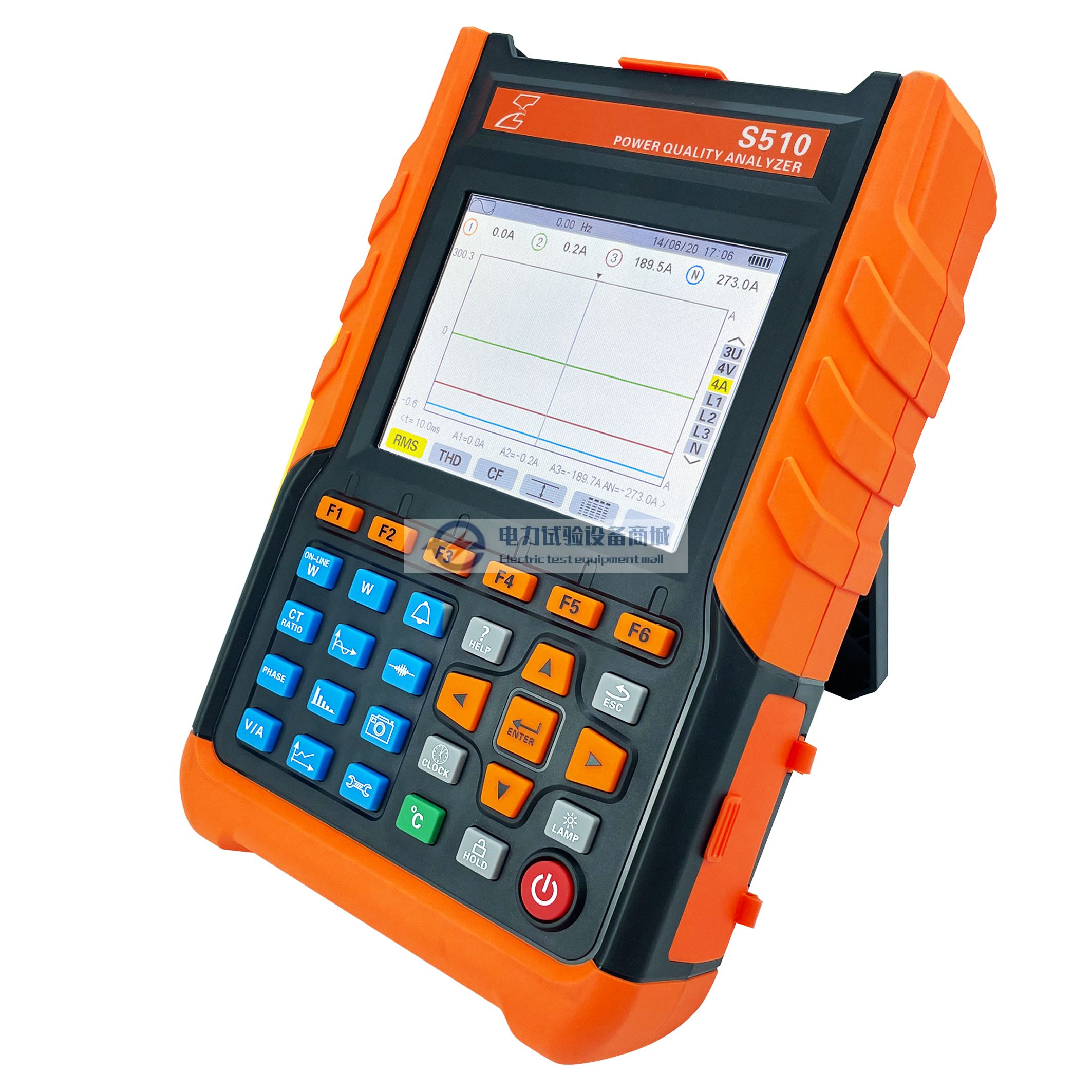

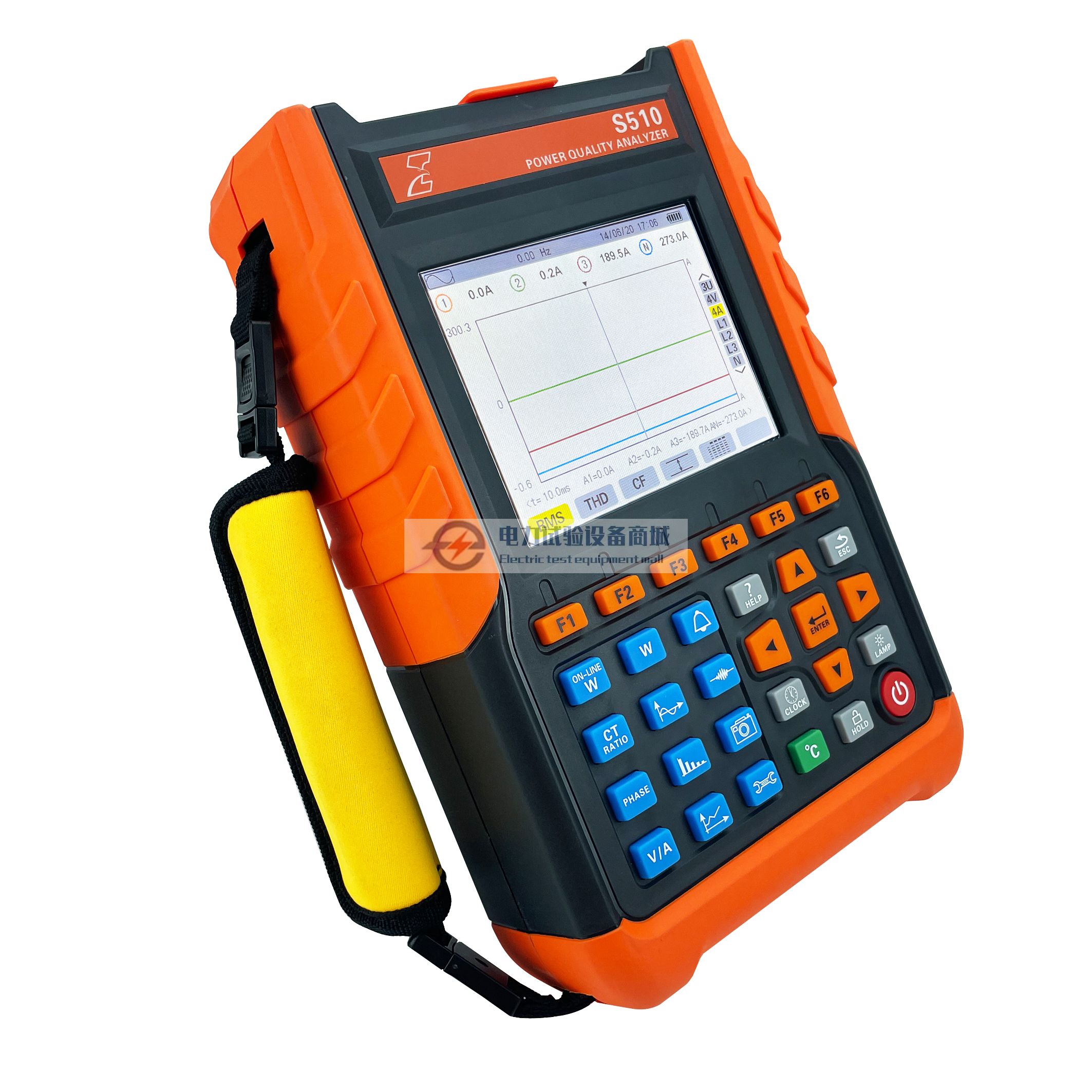

S510 电能质量分析仪
电能质量分析仪是我公司精心研制的又一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用，超大液晶彩屏显示，高分辨率，中英文双语操作界面，防水、防尘、防振、双色注塑等特点。可同时测量4路电流(ABC三相及中性线电流)，4路电压(ABC三相电压及中性线对地电压)、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无
- 详情
- 参数
- 评价
电能质量分析仪是我公司精心研制的又一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用，超大液晶彩屏显示，高分辨率，中英文双语操作界面，防水、防尘、防振、双色注塑等特点。可同时测量4路电流(ABC三相及中性线电流)，4路电压(ABC三相电压及中性线对地电压)、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。可一键启动电能质量在线监测功能、全智能相位伏安表功能、CT变比测试功能、8种规格电流钳选配。
技术参数
电源 | 11.1VDC 7800mAh电池（9节带保护板18650可充锂电池）； 外接电源（充电器直接供电）。 |
电池电量指示 |
|
功耗 | 耗电流410mA，电池满电可连续工作约15小时。 |
显示模式 | LCD彩屏,640dots×480dots ，5.6寸，显示域116mm×88mm。 |

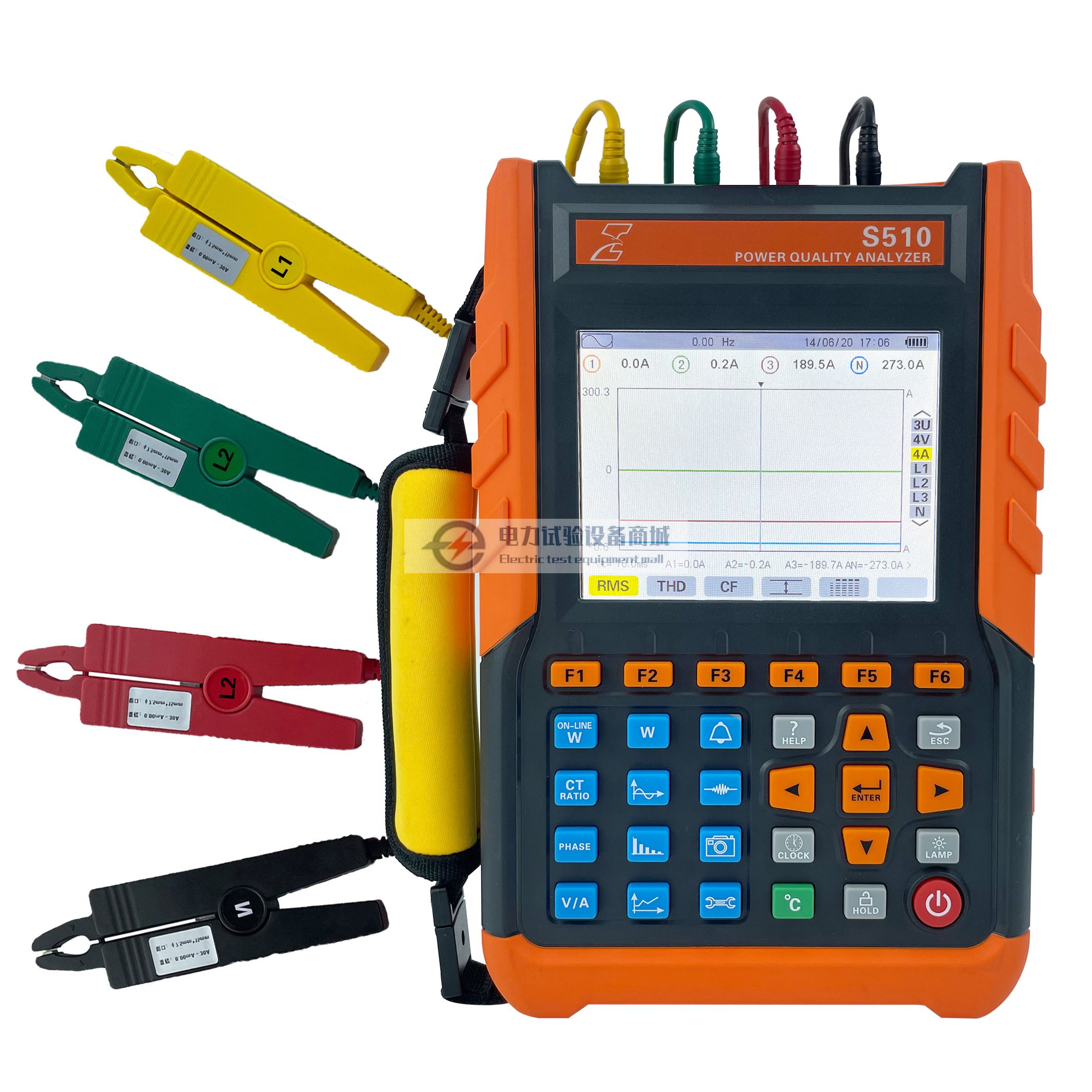

钳口尺寸 | S-008尖小形电流钳：7.5mm×15mm；（选配） S-070圆口形电流钳：Φ70mm；（选配） S-105圆口形电流钳：Φ105mm；（选配） S-125圆口形电流钳：Φ125mm；（选配） S-150圆口形电流钳：Φ150mm；（选配） S-200JF柔性线圈电流传感器（带积分器）： Φ100mm/Φ200mm/Φ300mm。（选配） |
仪器尺寸 | 长宽厚：265mm×215mm×85mm。 |
通道数 | 4路电压，4路电流。 |
线电压 | 1.0V～2000V。 |
相电压 | 1.0V～1000V。 |
电流 | S-008电流钳：10mA～10.0A； S-070电流钳：0.10A～100A； S-105电流钳：1.0A～200A； S-125电流钳：10.0A~600A； S-150电流钳：10.0A~600A； S-100JF/200JF/300JF柔性线圈电流传感器（带积分器）： 5A～100A、50A~1000A、100A~9000A |
频率 | 40Hz～70Hz。 |
电能质量在线监测 | 有，“ON-LINE W”键直达 |
CT变比测试仪 | 有,“CT RATIO”键直达 |
相位伏安表 | 有,“V/A”键直达 |
相序表 | 有,“PHASE”键直达 |
温度表 | 有,“°C”键直达 |
时钟 | 有,“CLOCK”键直达 |
电能质量分析 | “W”键直达 |
电力电量参数 | W，VA，Var，PF，DPF，cosφ，tanφ。 |
电能参数 | Wh，Varh，Vah。 |
谐波 | 有，1～50次。 |
总谐波失真 | 有，1～50次，各相。 |
专家模式 | 有。 |
暂态记录组数 | 150组。 |
电压闪变 | 有。 |
启动电流模式 | 有，100秒。 |
三相不平衡度 | 有。 |
记录 | 960天(同时记录20个参数，每1秒记录1点)。 |
最小最大记录值 | 有，可测一段时间内的最大最小值。 |
告警 | 40种不同类型参数选择，12800组告警日志。 |
峰值 | 有。 |
截图容量 | 60个。 |
菜单语言 | 中文、英文。 |
通讯接口 | USB。 |
自动关机 | 在告警/趋势图记录/启动电流侦测/暂态捕捉/在线功率和电能模式 (等待或者进行中)下，仪器不自动关机。 |
在其它测试模式下，不在测试状态或无按键操作15分钟后，提示1分钟后自动关机。 | |
背光功能 | 有，适合昏暗场所及夜间使用。 |
仪器质量 | 主机：约1.6kg(带电池)； |
S-008尖小形电流钳：约125g×4；(选配) | |
S-070圆口形电流钳：约556g×4；(选配) | |
S-105圆口形电流钳：约630g×4；(选配) | |
S-125圆口形电流钳：约850g×4；(选配) | |
S-150圆口形电流钳：约1.2kgx4；(选配) | |
S-100JF/200JF/300JF 柔性线圈电流传感器（带积分器）：约325g×4（带电池）；(选配) | |
测试线与电源适配器：约900g； | |
总质量：约12kg(含包装)。 | |
电压测试线长 | 3m。 |
电流钳线长 | 2m。 |
工作温湿度 | -10℃～40℃；80%Rh以下。 |
存放温湿度 | -10℃～60℃；70%Rh以下。 |
输入阻抗 | 测试电压输入阻抗为：1MΩ。 |
耐压 | 仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟。 |
绝缘 | 仪器线路与护套外壳之间≥10MΩ。 |
结构 | 双重绝缘，带绝缘防振护套。 |
适合安规 | IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2。 |
设备成套性
仪器主机 | 1台 |
仪器包 | 1个 |

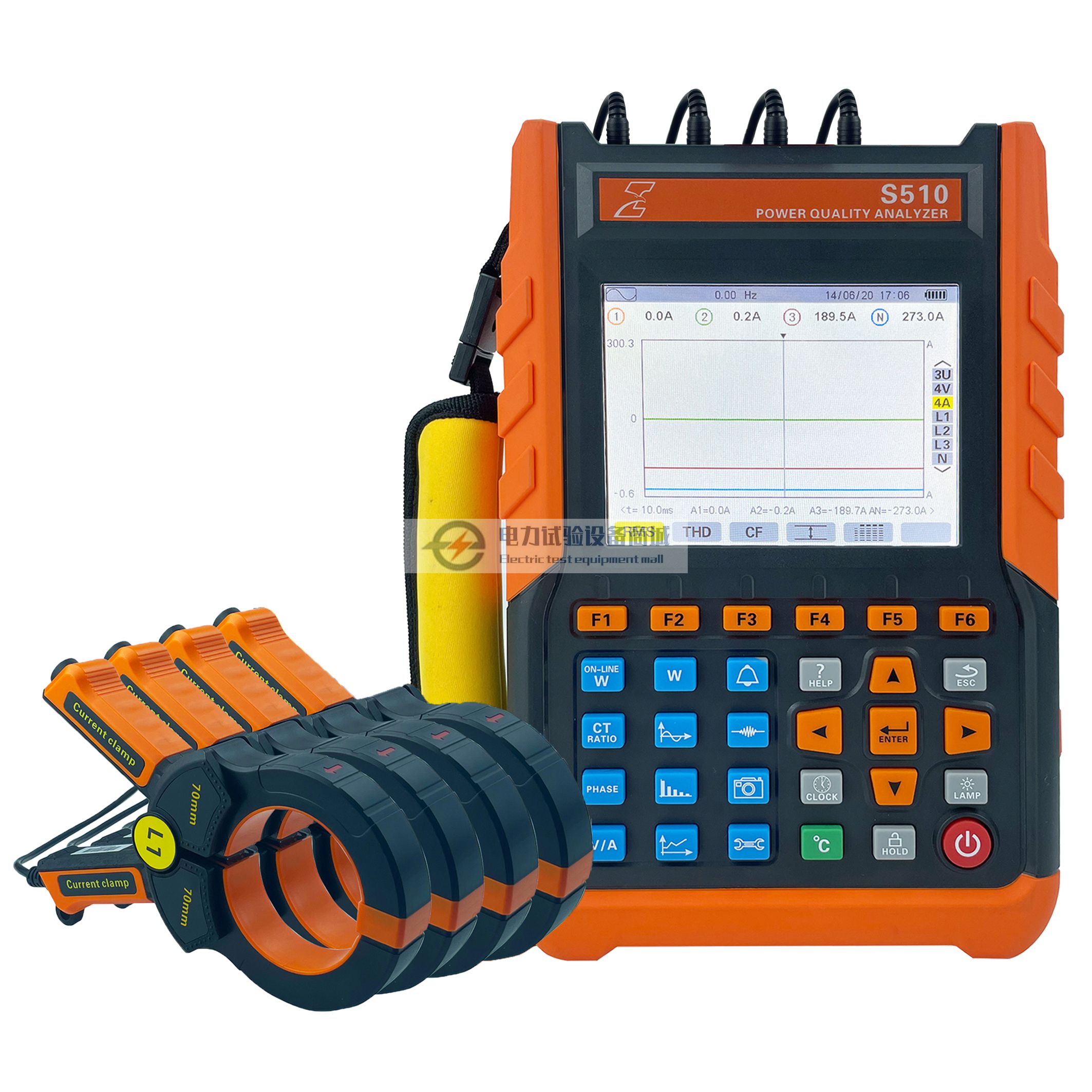

硬质电流钳 | S-008、S-070、S-105、S-125、S-150 各4把（选配） |

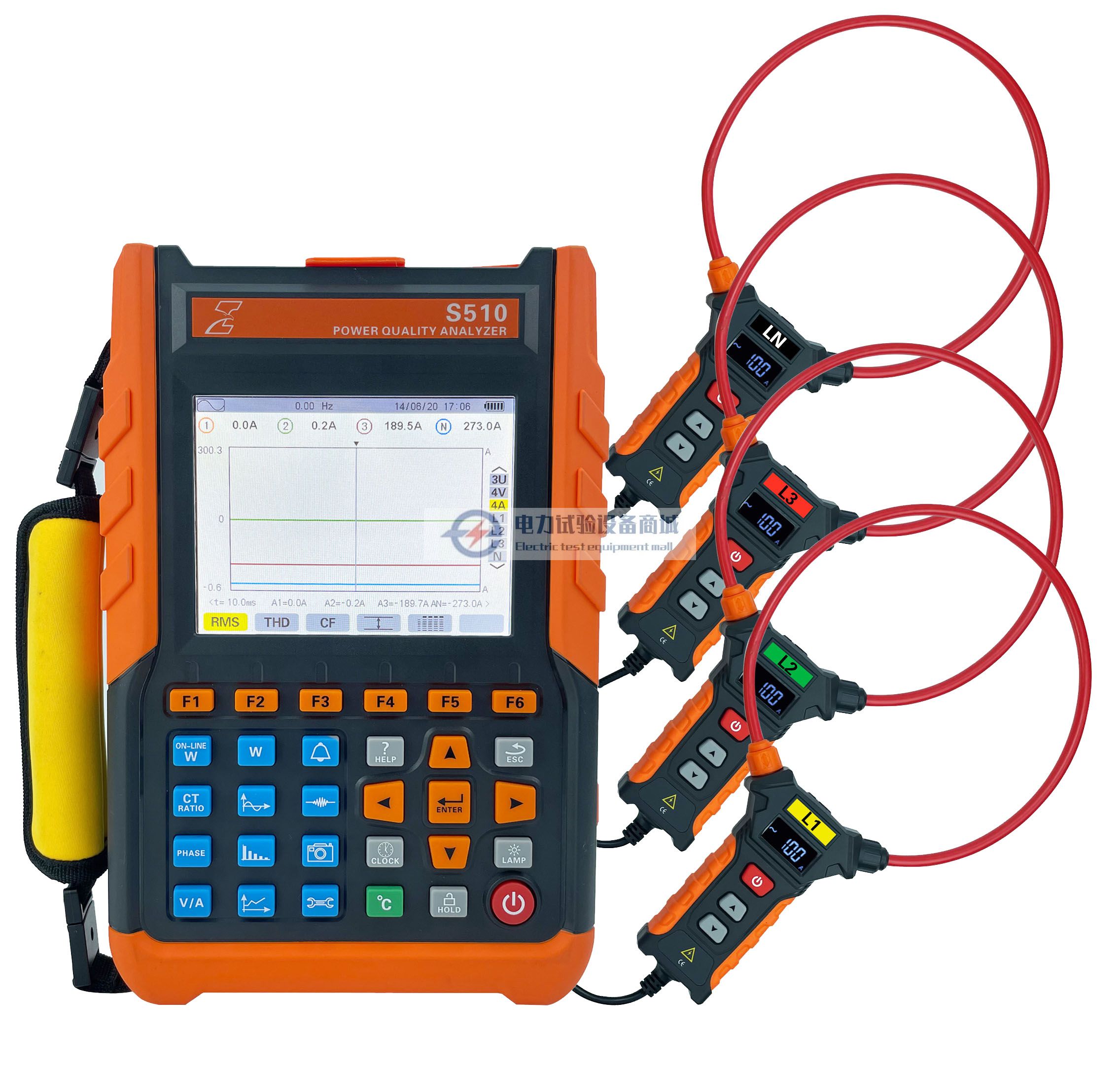

S-200JF柔性线圈电流传感器（带积分器） | Φ100mm/Φ200mm/Φ300mm 4把（选配） |
测试线 | 5条（黄，绿，红，蓝，黑各1条） |
鳄鱼夹 | 5个 |
测试探针 | 5个 |
专用电源适配器 | 1个 |
USB数据线 | 1条 |
软件U盘 | 1个 |
18650可充锂电池（电池带保护板） | 9个(仪器内置) |
32G内存卡 | 1个 |
用户手册、保修卡、合格证 | 1份 |
