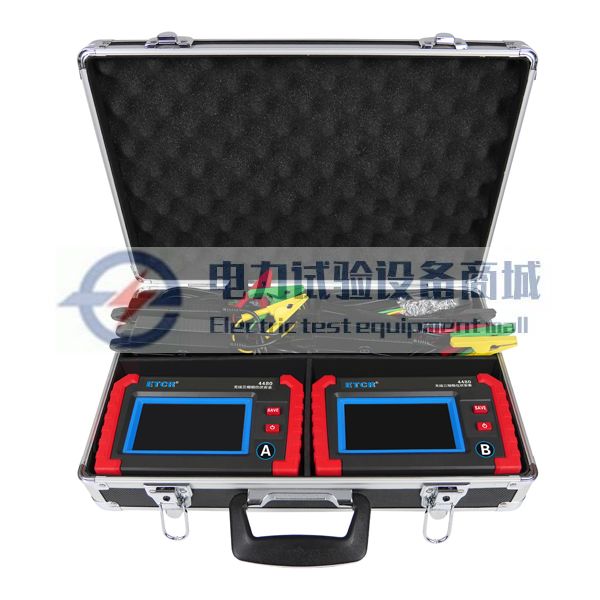

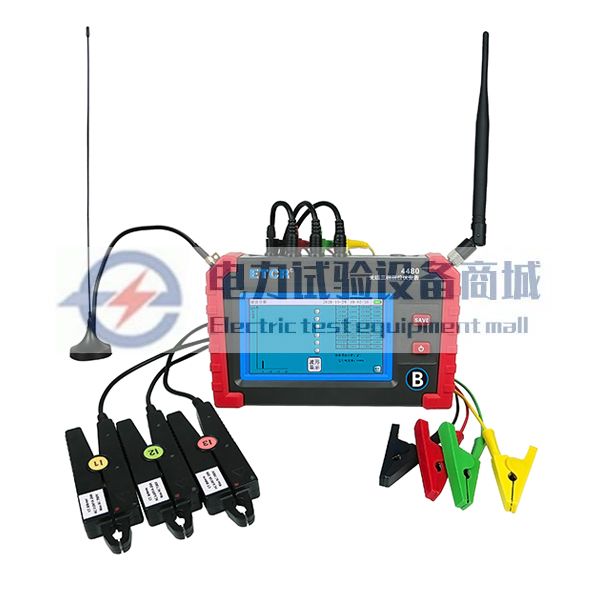

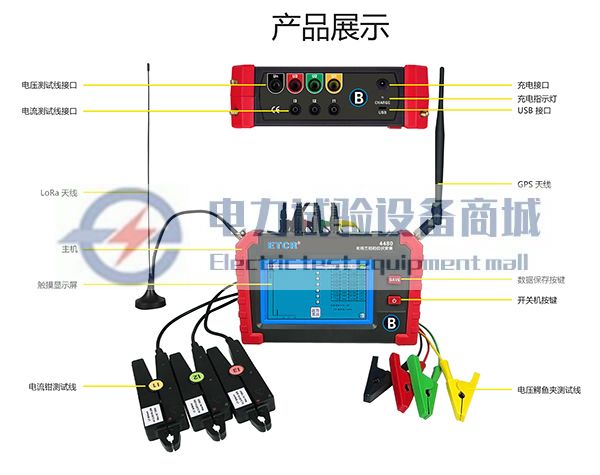

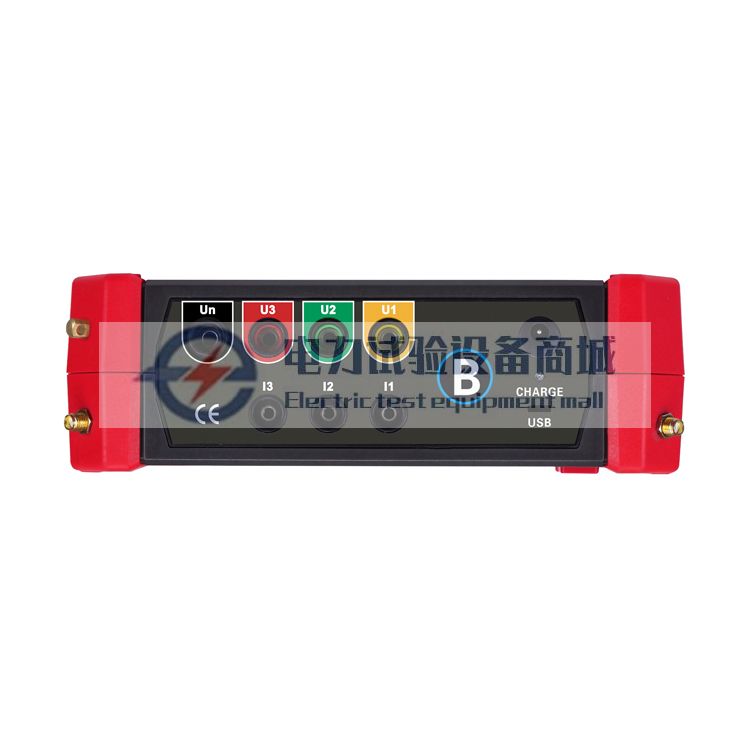

ETCR4480无线三相相位伏安表

ETCR4480无线三相相位伏安表,用于变电站内不同位置的三相电力参数测量、PT无线核相、PT负荷测试、CT负荷测试、三相不平衡度测试、谐波分析等。仪表由2台手持终端、6个电流钳、2组电压测试线等组成,2台手持终端具有无线通讯及GPS通讯,可互设为主机或从机,实现同步测量变电站内不同位置之间电流、电压、相位等参数。 单台手持终端使用时,作为三相相位伏安表使用,可以测量电

  • 详情
  • 参数
  • 评价

        ETCR4480无线三相相位伏安表,用于变电站内不同位置的三相电力参数测量、PT无线核相、PT负荷测试、CT负荷测试、三相不平衡度测试、谐波分析等。仪表由2台手持终端、6个电流钳、2组电压测试线等组成,2台手持终端具有无线通讯及GPS通讯,可互设为主机或从机,实现同步测量变电站内不同位置之间电流、电压、相位等参数。

       单台手持终端使用时,作为三相相位伏安表使用,可以测量电流、电压、相位、功率、频率、功率因素、三相不平衡度等参数及谐波分析,并且能够实时显示三相电压和三相电流的矢量图。作为负荷测试仪使用时,可以测量PT侧的电压、电流、电导、电纳、频率,CT侧的电压、电流、电阻、电抗、频率等参数。

       两台手持终端同时使用时,通过无线通讯及GPS卫星授时技术,可以在变电站的不同位置同步测量六路电压幅值,相位等参数。可以进行无线PT核相。两台仪器在同时开机的情况下,能够实现联动设置接线类型、通信信道、主从机切换、时间设置等。 四台手持终端同时使用时,可将其中一台设置为主机,另三台设置为从机,特别适合多点同步测量,现场应用灵活,测试更加便捷。

       ETCR4480无线三相相位伏安表采用5寸触摸彩屏、中文界面、功能直达、自动测量、操作简易快捷,准确可靠,仪表采用大容量可充电锂电池、具有数据存储、数据查阅、自动关机、USB接口数据上传导出等功能。仪表具有支持安卓系统的蓝牙通讯,安装APP后可在手机进行测试或查看测试记录。本仪器采用专用计量芯片,具备非常高的电参数测量精度,能够实时显示待测参数的变化,同时具备一键保存数据的功能。产品操作简单、使用方便、测量快速、稳定、结果可靠,是电力系统电能计量和继电保护专业,进行二次回路现场检测的新一代仪表,也广泛适用于电气设备制造、石油化工、钢铁冶金、铁路电气化、科研教学等部门。

      ETCR4480无线三相相位伏安表主要特点:

1、单机可作为三相伏安表、负荷测试仪、三相不平衡度测试及谐波分析使用;

2、双机可在变电站的不同位置进行无线核相及测试电流、电压、相位等参数;

3、支持四机同时使用,可将一台设置为主机,另三台设置为从机,特别适合多点同步测量。

4、仪器采用GPS卫星授时同步技术,保证PT核相的准确。

5、测量人员只需进行接线操作,仪器自动测量,实时更新数据,便于现场分析。

6、仪器采用完全隔离技术,避免安全事故的发生。

7、点击“帮助”按钮,将弹出操作方法,无需查阅使用说明书。

8、仪表带有蓝牙通讯,安装APP后可在手机进行测试或查看测试记录。

主要功能

在变电站内不同位置无线同步测量电流、电压、相位、频率等电力参数,无线PT核相,负荷测试、三相不平衡度测试、谐波测试。

PT二次导纳:1.0mS~100mS

CT二次阻抗:0.1Ω~50Ω

电压量程:2V~700V

电流量程:0.001A-20A

相位:0°~360°

频率:45Hz~65Hz

谐波:2~21次

有功功率:0.002W~14000W

无功功率:0.002VAR~14000VAR

视在功率:0.002VA~14000VA

无线通讯距离:1000m(在空旷场所)




技术参数

一、基准条件和工作条件

影响量

基准条件

工作条件

备注

环境温度

23℃±1℃

-10℃~40℃

----

环境湿度

40%~60%

<80%

----

信号波形

正弦波

正弦波

β=0.01

信号频率

50Hz±1Hz

45Hz~65Hz

----

仪表工作电压

7.4V±0.2V

7.4V±1V

----

测相位频率相序时

电流幅值

4A±10mA

1mA~20A

----

测相位频率相序时

电压幅值

100V±10V

2V~600V

----

测功率功率因数时

电流幅值

4A±10mA

1mA~20A

----

测功率功率因数时

电压幅值

100V±10V

2V~700V

----

外电场、磁场

应避免

被测导线位置

被测导线处于钳口的近似几何中心位置



二、一般技术规格

电    源

DC 7.4V 5200mAH可充电锂电池

功能选项

触摸屏选择

卫星授时精度

1us

卫星守时精度

50us(断线60分钟以内)

无线通讯方式

无线LORA(230MHz)

无线通讯距离

1000m(在空旷场所)

显示模式

5寸触摸彩屏

LCD尺寸

108mm×65mm

主机尺寸

210mm×129mm×68mm

质    量

主机:约870g;整机:约5800g(含包装箱附件)

电 流 钳

钳口尺寸Φ8mm,6个

数据存储

三相伏安测试1000组,负荷测试1000组。

数据查阅

数据上传

USB接口,测试记录数据上传计算机,可导出为Excel格式。

电池电压

电池电量指示显示,电池电压低于10%时提醒及时充电

自动关机

开机后15分钟无操作自动关机,关机前提醒关机

工作时间

充满电时,持续工作时间约12小时

功    耗

待机(背光为50):320mA;工作(背光为50):420mA

工作条件

温度:-20 ~ 50℃,相对湿度:0 ~ 95%HR无冷凝

存储条件

温度:-30 ~ 60℃,相对湿度:0 ~ 75%HR



三、基准条件下基本误差及性能指标

测量类型

测量范围

精度

分辨率

电压

2V~100V

±0.3%Fs

0.0001V

100V~700V

0.0001V

电流

0.001A-1A

±0.3%Fs

0.0001A

1A~10A

0.0001A

10A~20A

0.0001A

相位

0°~360°

±1°

0.1°

频率

45Hz~65Hz

±0.03Hz

0.0001Hz

谐波

2~21次

-

-

功率

(包括有功、无功、视在功率)

0.002W~1000W

±0.3%Fs

0.0001W

1000W~10000W

0.0001W

10000W~14000W

0.0001W

功率因数

-1.000~1.000

±0.03

0.001

PT二次导纳

1.0mS~100mS

±0.5%Fs

0.0001mS

CT二次阻抗

0.1Ω~50Ω

±0.5%Fs

0.0001Ω

注:工作条件下的测量误差不超过基准条件的两倍,其中相位误差:20mA~20A为±2°;20mA以下±6°。X表示比差测量值的绝对值,Y表示角差测量值的绝对值。

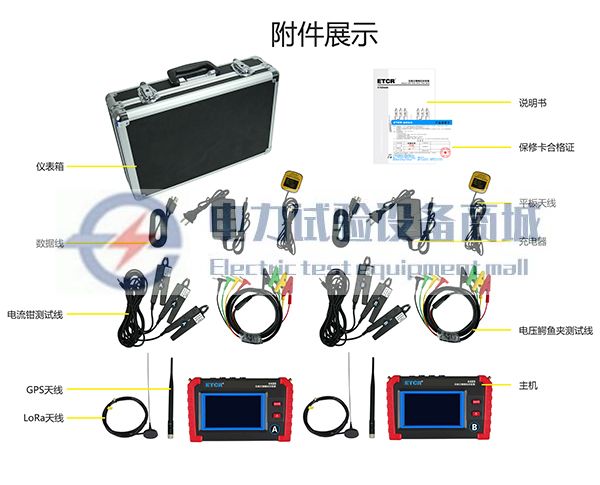

设备成套性

名称

数量

手持终端

2台

电流钳

6个

电压测试线

8根(红、黄、绿、黑各2根)

LORA吸盘天线

2个

GPS胶棒天线

2个

GPS平板天线

2个

USB数据线

2个

充电器

2个

仪表箱

1个

说明书、合格证保修卡

1套
