三相多功能伏安相位表

ED0607型三相多功能伏安相位表

产品简介ED0607A、ED0607B、ED0607C三相多功能伏安相位表是我公司精心研制的一款专为现场测试的多功能、数字式、智能化仪表,具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下,同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和,判别变压器接线组别、感性、容性电路,测试二次回路和母差保

  • 详情
  • 参数
  • 评价

产品简介

ED0607A、ED0607B、ED0607C三相多功能伏安相位表是我公司精心研制的一款专为现场测试的多功能、数字式、智能化仪表,具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下,同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和,判别变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等,为用电检查人员提供一种安全、准确、便捷的新型电力仪表。

ED0607A、ED0607B、ED0607C三相多功能伏安相位表配有防振、防滑、高绝缘护套,采用240dots×160dots LCD显示器,动态显示,向量图指示,一目了然,尽显精美豪华外观。其电流钳有两种规格,尖小形钳口适用于排线密集的地方,圆形大钳口适用于粗导线检测,能满足不同场所需求。

三相多功能伏安相位表又名智能型三相多功能伏安相位表、多功能三相多功能伏安相位表、三钳数字相位伏安表等,适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。

相位伏安表别称

数字三相相位伏安表、智能型三相相位表、多功能三相相位伏安表、三钳相位伏安表 、手持式三相相位伏安表

产品特点

1、ED0607型三相多功能伏安相位表可以同时测量三相电压或四路电流(包含零线电流)

2、三相相位表同时测量三相交流电压相角、电流相角、功角

3、ED0607型三相多功能伏安相位表具有测量电网频率和相序

4、ED0607型三相多功能伏安相位表具有自动判别变压器绕组、容性和感性负载

5、ED0607型三相多功能伏安相位表具有六角图显示,彩色相序分析

6、ED0607型三相多功能伏安相位表有功功率、无功功率、视在功功率、三相功率和和功率因数测量

7、ED0607型三相多功能伏安相位表具有数据保存和查看功能

8、ED0607型三相多功能伏安相位表具有数据静态保存功能

9、ED0607型三相多功能伏安相位表3.2寸TFT彩屏显示具有触摸功能

10、ED0607型三相多功能伏安相位表锂电池供电、一次充满可连续待机大于20小时

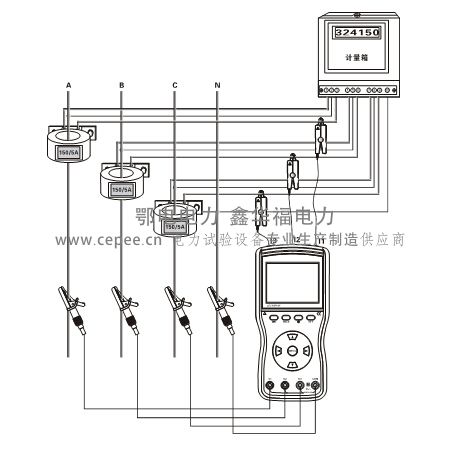

ED0607三相数字相位伏安表应用:

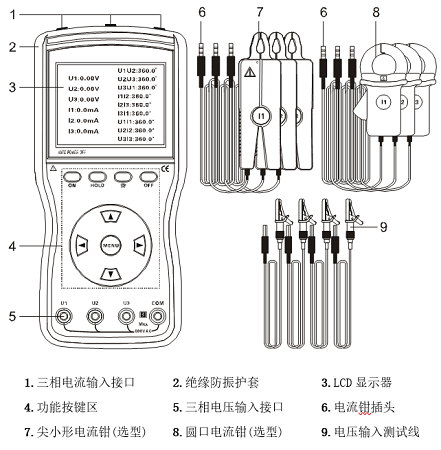

ED0607三相数字相位伏安表仪表结构


技术参数

1.ED0607A、ED0607B基准条件和工作条件

影响量基准条件工作条件备注
环境温度23℃±1℃-10℃~40℃----
环境湿度40%~60%<80%----
信号波形正弦波正弦波β=0.01
信号频率50HZ±1HZ45HZ~65HZ----
仪表工作电压9V±0.1V9V±1.5V----
测相位频率相序时
电流幅值
1A±0.2A2mA~20A----
测相位频率相序时
电压幅值
100V±20V10V~600V----
测功率功率因数时
电流幅值
1A±0.2A20mA~20A----
测功率功率因数时
电压幅值
100V±20V10V~600V----
外电场、磁场应避免
被测导线位置被测导线处于钳口的近似几何中心位置

2.ED0607C基准条件和工作条件

影响量基准条件工作条件备注
环境温度23℃±1℃-10℃~40℃----
环境湿度40%~60%<80%----
信号波形正弦波正弦波β=0.01
信号频率50HZ±1HZ45HZ~65HZ----
仪表工作电压9V±0.1V9V±1.5V----


测相位频率相序时
电流幅值
1A±0.1A0.1A~400A----
测相位频率相序时
电压幅值
200V±2V30V~600V----
测功率功率因数时
电流幅值
1A±0.1A0.1A~400A----
测功率功率因数时
电压幅值
200V±2V30V~600V----
外电场、磁场应避免
被测导线位置被测导线处于钳口的近似几何中心位置

3.一般规格


型    号ED0607A、ED0607BED0607C
功    能同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和,判别变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等



电    源DC9V 碱性干电池(1.5V LR6×6)
工作电流开启背光灯最大耗电80mA,电池连续工作8小时
关闭背光灯仪表耗电50mA,电池连续工作12小时
显示模式LCD显示,240dots×160dots
仪表尺寸长宽厚:196mm×92mm×54mm
电压量程AC 0.00V~600V
电流量程AC 0.0mA~20.0A电流:AC 0mA~400A
相位量程0.0°~360.0°
频率量程45.00Hz~65.00Hz
有功功率量程0.0W~12kW0W~240kW
无功功率量程0.0W~12kVAR0W~240kVAR
视在功率量程0.0W~12kVA0W~240kVA
功率因数量程-1~+1
电流矢量和0mA~60.0A0A~1200A


分 辨 力电压:AC 0.01V
电流:AC 0.1mA
相位:0.1°
频率:0.01Hz
有功功率:0.1W
无功功率:0.1VAR
视在功率:0.1VA
功率因数:0.001
电流矢量和:1mA电流矢量和:0.1A
相    序正相:U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁
反相:U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁
检测速率约2秒/次
数据保持测试中按HOLD键保持数据,“HD”符号显示
数据存储500组
通讯接口USB接口,所存数据上传电脑,便于分析管理数据
自动关机开机约15分钟后,仪表自动关机,以降低电池消耗
背光功能有,适合昏暗场所及夜间使用
电压检测当电池电压低于7.2V时,电池电压低符号显示,提醒更换电池
仪表质量主机:550g(带电池)
尖小形电流钳:170g×3圆口形电流钳:185g×3
测试线:250g
测试线长度1.5m
电流钳线长2m
工作温湿度-10℃~40℃;80%Rh以下
存放温湿度-10℃~60℃;70%Rh以下
输入阻抗测试电压输入阻抗为:1MΩ
耐    压仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟
绝    缘仪表线路与护套外壳之间≥100MΩ
结    构双重绝缘,带绝缘防振护套
适合安规IEC61010-1 CAT Ⅲ 600V,IEC61010-031,IEC61326,污染等级2

4.ED0607A、ED0607B基准条件下基本误差及性能指标

类    别量    程分辨力基本误差
电    压AC 0.00V~600V0.01V±(0.5%量程)
电    流AC 0.0mA~20.0A0.1mA±(0.5%量程)
相    位0.0°~360°0.1°±1°
有功功率0.0W~12kW0.1W±(1.0%量程)
无功功率0.0VAR~12kVAR0.1VAR±(1.0%量程)
视在功率0.0VA~12kVA0.1VA±(1.0%量程)
频    率45HZ~65HZ0.01HZ±(1.0%量程)
功率因数-1~+10.001±0.03

注:工作条件下的相位误差:10mA~20A为±3°;10mA以下±6°。

5.ED0607C基准条件下基本误差及性能指标

类    别量    程分辨力基本误差
电    压AC 0.00V~600V0.01V±(0.5%量程)
电    流AC 0mA~400A1mA±(0.5%量程)
相    位0.0°~360°0.1°±1°
有功功率0.0W~240kW0.1W±(1.0%量程)
无功功率0.0VAR~240kVAR0.1VAR±(1.0%量程)
视在功率0.0VA~240kVA0.1VA±(1.0%量程)
频    率45HZ~65HZ0.01HZ±(1.0%量程)
功率因数-1~+10.001±0.03

注:工作条件下的相位误差:10mA~20A为±3°;10mA以下±6°。

设备成套性

ED0607型三相多功能伏安相位表主机1  台

携带盒                                                 1  套

电流测试夹                                         2  只

测试线夹                                                 1  套

数据线                                                 1  根

5号碱性干电池(LR6)                                 6  只

使用说明书                                               2  份

出厂合格证                                               1  份

检验报告                                                  1  份

保修卡                                                      1  份

质量反馈单                                               1  份

型号展示:


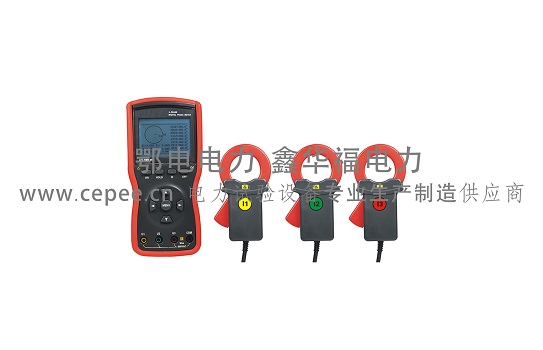

                   ED0607A三相多功能伏安相位表


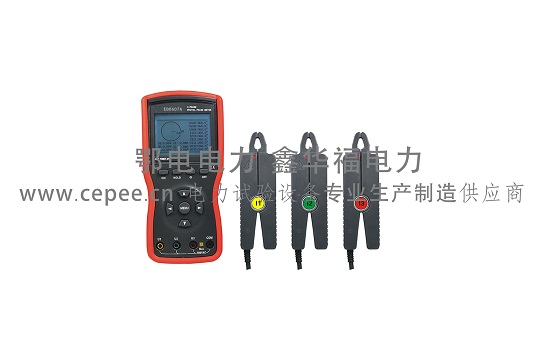

                    ED0607B三相多功能伏安相位表


                    ED0607C三相多功能伏安相位表
