开合式高精度漏电流互感器
开合式高精度漏电流互感器
开合式高精度漏电流互感器
开合式高精度漏电流互感器
开合式高精度漏电流互感器

ETCR010K开合式高精度漏电流互感器

ETCR010K开合式高精度漏电流互感器适用于高精度的交流漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。采用新CT技术,开合式结构设计,不必断开被测线路,非接触测量,安全、快速,可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。

  • 详情
  • 参数
  • 评价

        ETCR010K开合式高精度漏电流互感器适用于高精度的交流漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。采用新CT技术,开合式结构设计,不必断开被测线路,非接触测量,安全、快速,可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。

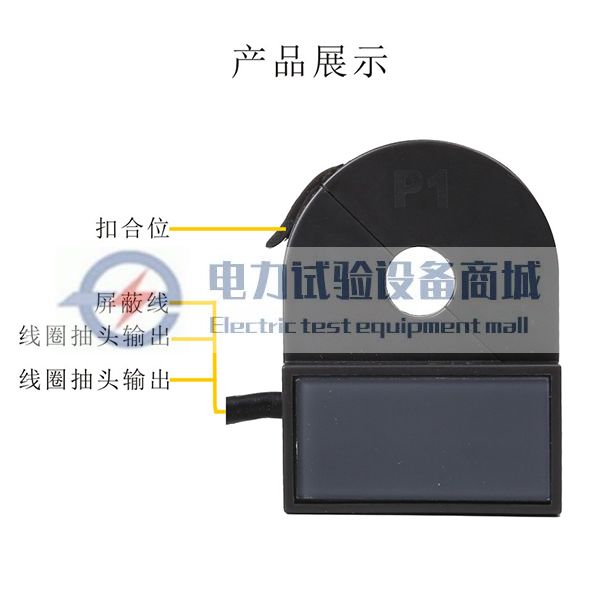

        ETCR010K开合式高精度漏电流互感器其铁芯采用坡莫合金制造,采用双层屏蔽技术,外界磁场的影响极小,确保了常年无间断测量的高精度、高稳定性、高可靠性。互感器可输出电流和电压信号,互感器的量程、输出信号、输出接口等可按客户要求订制。

            主要功能

            高精度的交流漏电流、高次谐波电流、相位、电能、功率、功率因数等检测

            量程:0.00mA~20A AC

            变比:800:1

            分 辨 率: 0.01mA AC

            精度等级:0.5

            安全等级:CATⅢ600V

            CT结构:开合式

            CT尺寸:Φ10mm



技术参数

一、量程及精度

量程分辨率
精度等级
相位误差
变比

0.00mA~20A AC

0.01mA AC
0.5≤2°
800:1

二、其它参数

      交流漏电流、高次谐波电流、相位、电能、功率、功率因数等检测

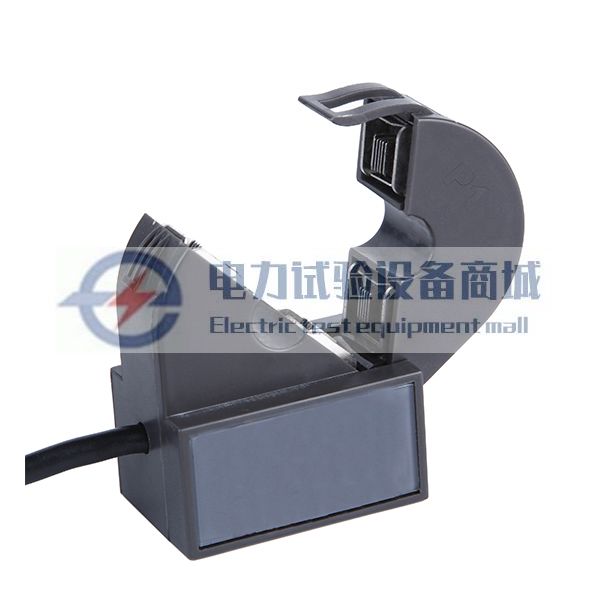

检测方式  开合式结构,不需停电不必断开被测线路,特别适合在线安装
CT尺寸  Φ10mm
      0.00mA~20A AC
变比  800:1(可以根据需要定做)
次级负载  ≤10Ω
      双层屏蔽,适用于复杂的干扰环境
输出方式  感应电流输出

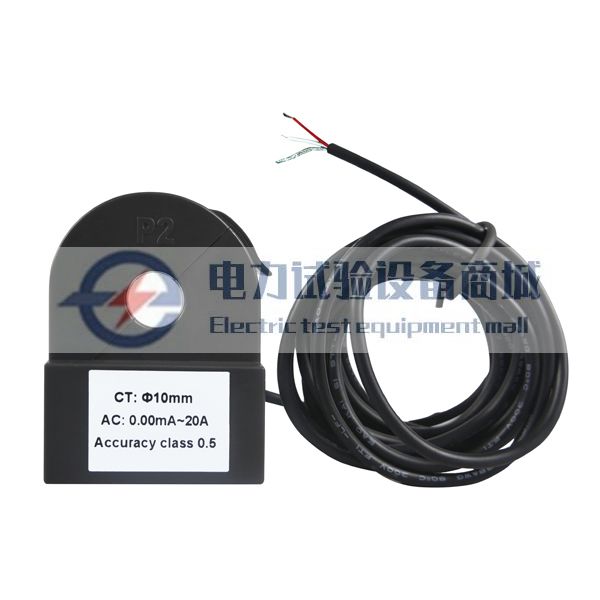

输出接口  2芯屏蔽线2M
频率  10Hz~100KHz
安全等级  CATⅢ600V

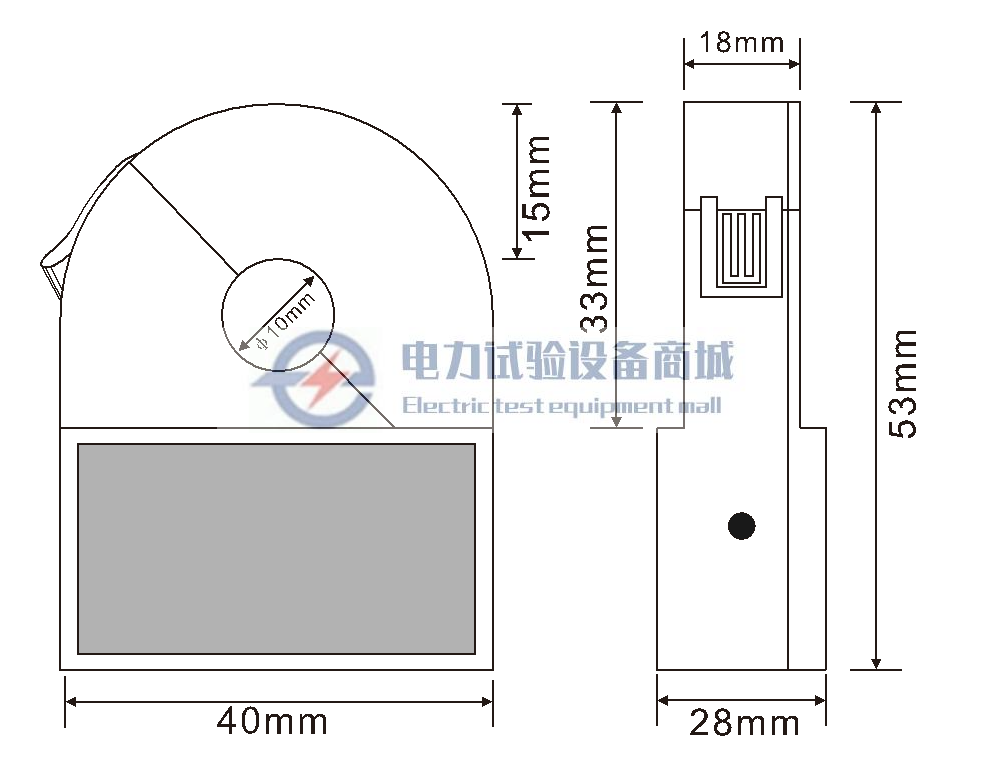

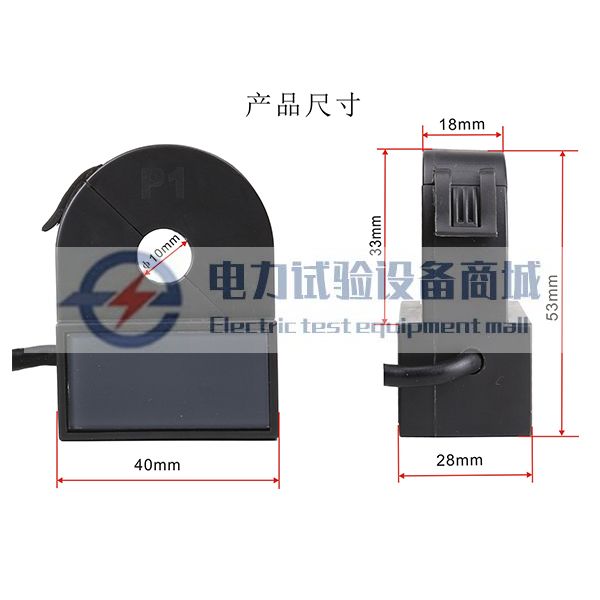

外形尺寸  53mm×42mm×28mm
      65g
工作温度  -15°C~50°C
绝缘强度  AC 3700V/rms(铁芯与外壳之间)

型号对比:

型 号量 程分辨率精度等级变比钳口尺寸质量输出接口
ETCR010K0.00mA~20A AC0.01mA0.5 800:1Φ10mm65g2芯屏蔽线2M
ETCR025K0.00mA~30A AC0.01mA0.5 800:1Φ25mm120g接线端子
ETCR040K0.00mA~60A AC0.01mA0.5 800:1Φ40mm160g接线端子
ETCR080K0.00mA~60A AC0.01mA0.5 800:1Φ80mm490g接线端子
