微安级开合式高精度漏电流互感器
微安级开合式高精度漏电流互感器
微安级开合式高精度漏电流互感器
微安级开合式高精度漏电流互感器

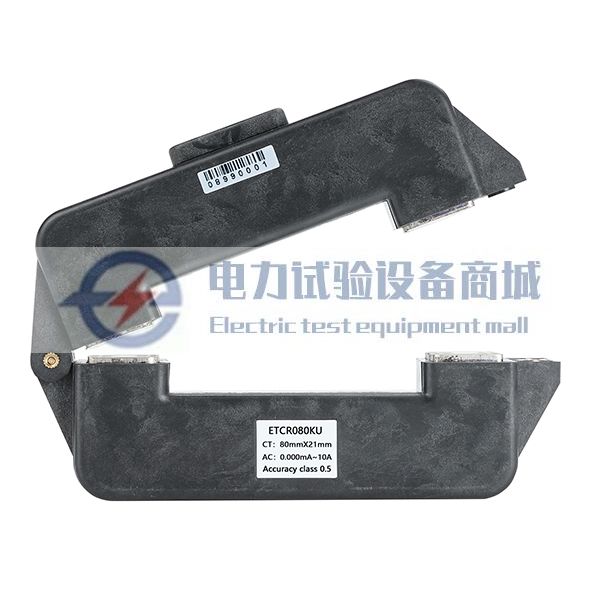

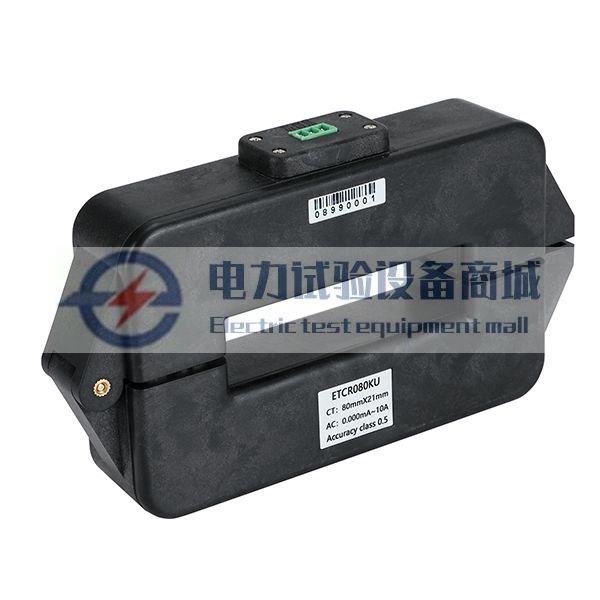

ETCR080KU微安级开合式高精度漏电流互感器

ETCR080KU微安级开合式高精度漏电流互感器适用于高精度的交流漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。采用新CT技术,便携式、钳形设计,不必断开被测线路,非接触测量,安全、快速,可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域

  • 详情
  • 参数
  • 评价

        ETCR080KU微安级开合式高精度漏电流互感器适用于高精度的交流漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。采用新CT技术,便携式、钳形设计,不必断开被测线路,非接触测量,安全、快速,可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。

        ETCR080KU微安级开合式高精度漏电流互感器其铁芯采用坡莫合金制造,独特的双层屏蔽技术,具有超强的抗干扰能力,测试稳定精度高,无惧复杂的干扰环境,能准确测试1微安的弱小电流。确保了常年无间断测量的高精度、高稳定性、高可靠性。特别适合避雷器、绝缘子泄漏电流在线测试。互感器可输出电流和电压信号,互感器的量程、输出信号、输出接口等可按客户要求订制。

            主要功能

            高精度的交流漏电流、高次谐波电流、相位、电能、功率、功率因数等检测

            量程:0.000mA~10A AC

            变比:1:1000

            分 辨 力:1uA

            精度等级:0.5

            CT结构:开合式

            CT尺寸:80mmX20mm





技术参数

一、量程及精度

量程分辨率
精度等级
相位误差
变比

0.000mA~10A AC

1uA AC
0.5≤1°
1000:1

二、其它参数

      交流漏电流、高次谐波电流、相位、功率因数等检测。避雷器、绝缘子泄漏电流在线测试
检测方式  开合式结构,不必断开被测线路,特别适合在线安装
CT尺寸  80mm×20mm
      0.000mA~10A AC
分 辨 率  1uA AC
精度等级  0.5
变比  1000:1(可以根据需要定做)
相位误差  ≤1°
次级负载  ≤15Ω
      双层屏蔽,适用于复杂的干扰环境
输出方式  电流感应输出
输出接口  3P插拔式接线端子
频率  10Hz~100KHz
安全等级  CATⅢ600V

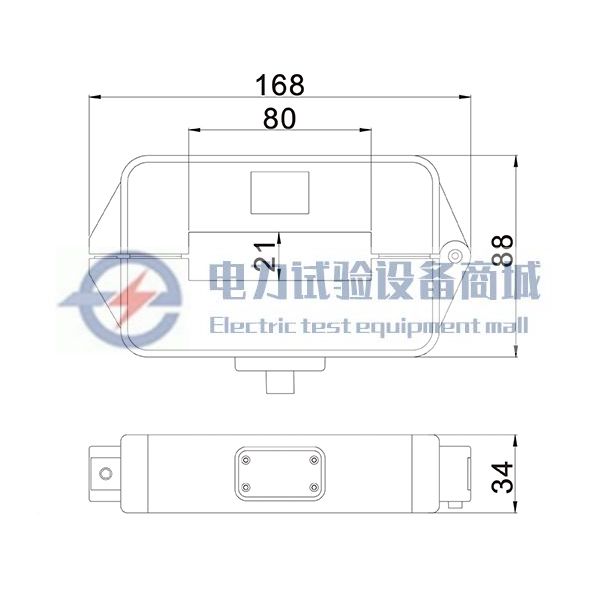

外形尺寸  165mm×88mm×34mm
      820g
防护等级  IP65
工作温度  -15°C~60°C
绝缘强度  AC 3700V/rms(铁芯与外壳之间)

型号对比:

型 号量 程分辨率精度等级变比钳口尺寸质量输出接口
ETCR022KU0.000mA~10A AC0.001mA0.5 1000:1Φ22mm480g2芯屏蔽线2M
ETCR045KU0.000mA~10A AC0.001mA0.5 1000:1Φ45mm830g接线端子
ETCR080KU0.000mA~10A AC0.001mA0.5 1000:180mm×20mm820g接线端子
ETCR090KU0.000mA~10A AC0.001mA0.5 1000:1Φ90mm1350g接线端子
