ETCR040K开合式高精度漏电流互感器
ETCR040K开合式高精度漏电流互感器适用于高精度的交流漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。采用新CT技术，开合式结构设计，不必断开被测线路，非接触测量，安全、快速，可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。
- 详情
- 参数
- 评价
ETCR040K开合式高精度漏电流互感器适用于高精度的交流漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。采用新CT技术，开合式结构设计，不必断开被测线路，非接触测量，安全、快速，可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。

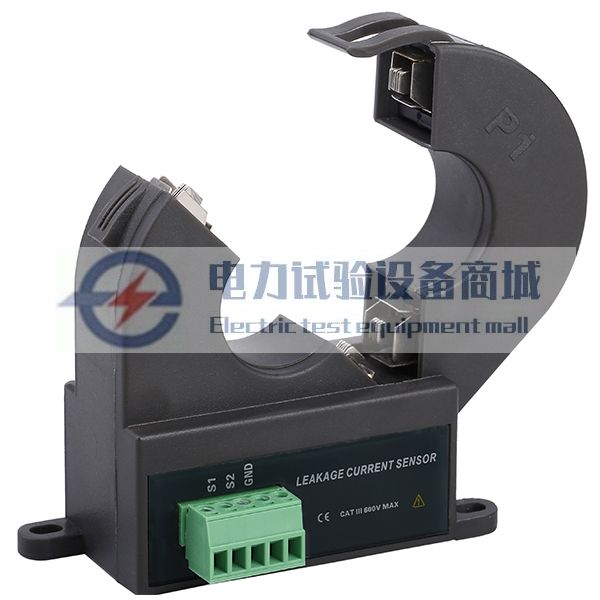

ETCR040K开合式高精度漏电流互感器其铁芯采用坡莫合金制造，采用双层屏蔽技术，外界磁场的影响极小，确保了常年无间断测量的高精度、高稳定性、高可靠性。互感器可输出电流和电压信号，互感器的量程、输出信号、输出接口等可按客户要求订制。
主要功能
高精度的交流漏电流、高次谐波电流、相位、电能、功率、功率因数等检测
量程： 0.00mA～60A AC
变比：800：1
分 辨 率：0.01mA AC
精度等级：0.5
安全等级：CATⅢ600V
CT结构：开合式
CT尺寸：Φ40mm
技术参数
一、量程及精度
| 量程 | 分辨率 | 精度等级 |
0.00mA～60A AC | 0.01mA | 0.5 |
二、其它参数
| 功 能 | 交流漏电流、高次谐波电流、相位、电能、功率、功率因数等检测 |
| 检测方式 | 开合式结构，不需停电不必断开被测线路，特别适合在线安装 |
| CT尺寸 | Φ40mm |
| 量 程 | 0.00mA～60A AC |
| 分 辨 率 | 0.01mA AC |
| 精度等级 | 0.5 |
| 变比 | 800:1(可以根据需要定做) |
| 相位误差 | ≤2° |
| 次级负载 | ≤10Ω |
| 屏 蔽 | 双层屏蔽，适用于复杂的干扰环境 |
| 输出方式 | 感应电流输出 |

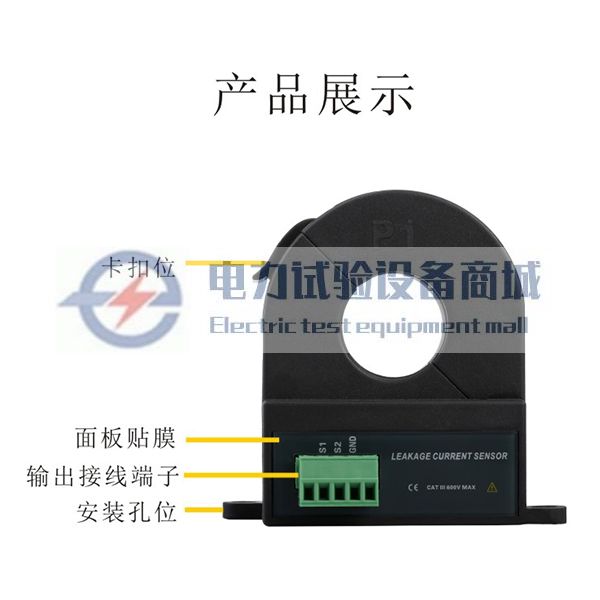

| 输出接口 | 接线端子(S1、S2线圈抽头端，GND屏蔽端) |
| 频率 | 10Hz～100KHz |
| 安全等级 | CATⅢ600V |

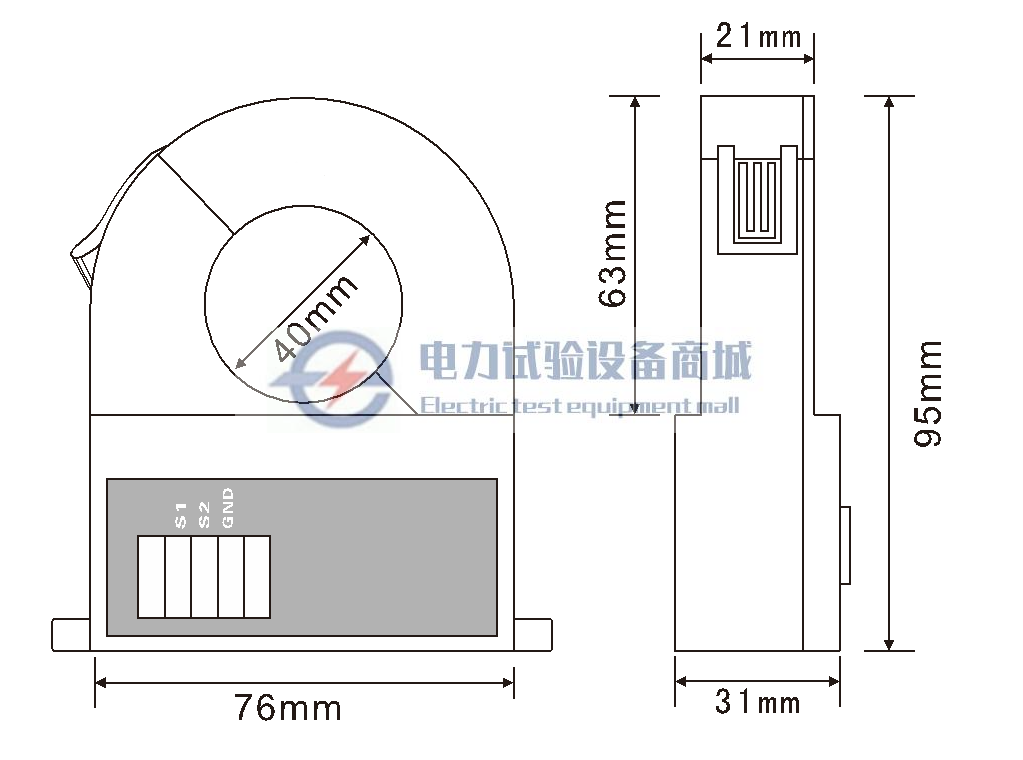

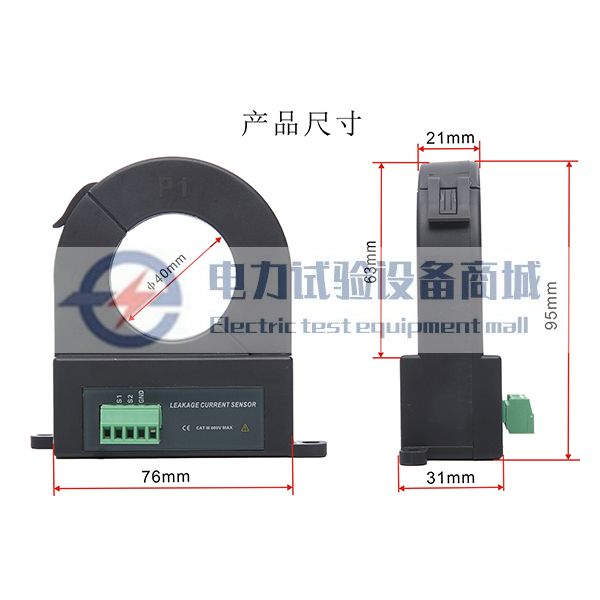

| 外形尺寸 | 95mm×98mm×31mm |
| 质 量 | 160g |
| 工作温度 | -15°C～50°C |
| 绝缘强度 | AC 3700V/rms（铁芯与外壳之间） |
型号对比：
| 型 号 | 量 程 | 分辨率 | 精度等级 | 变比 | 钳口尺寸 | 质量 | 输出接口 |
| ETCR010K | 0.00mA～20A AC | 0.01mA | 0.5 | 800：1 | Φ10mm | 65g | 2芯屏蔽线2M |
| ETCR025K | 0.00mA～30A AC | 0.01mA | 0.5 | 800：1 | Φ25mm | 120g | 接线端子 |
| ETCR040K | 0.00mA～60A AC | 0.01mA | 0.5 | 800：1 | Φ40mm | 160g | 接线端子 |
| ETCR080K | 0.00mA～60A AC | 0.01mA | 0.5 | 800：1 | Φ80mm | 490g | 接线端子 |
