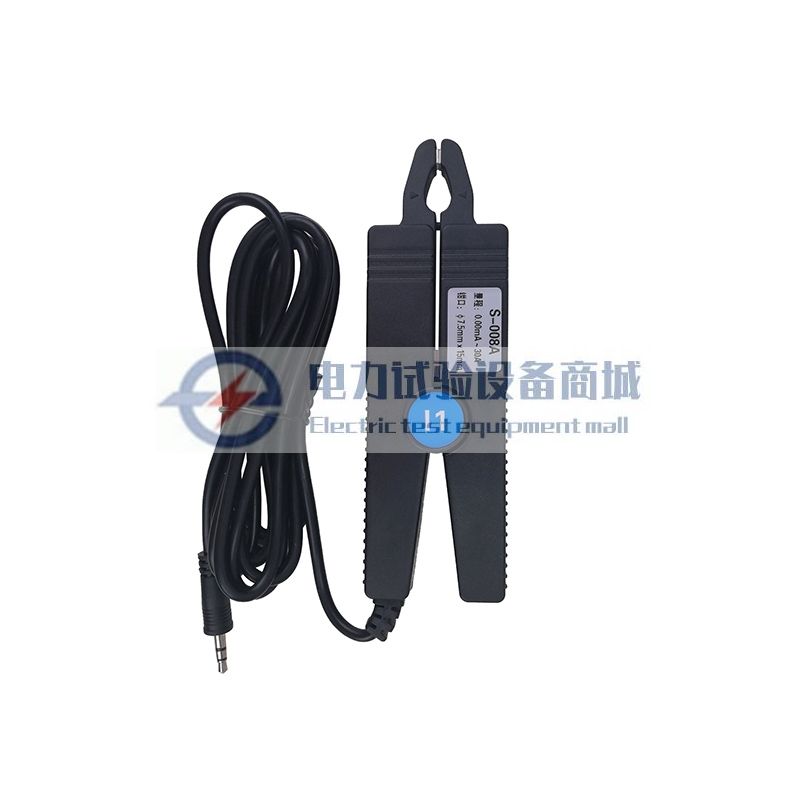

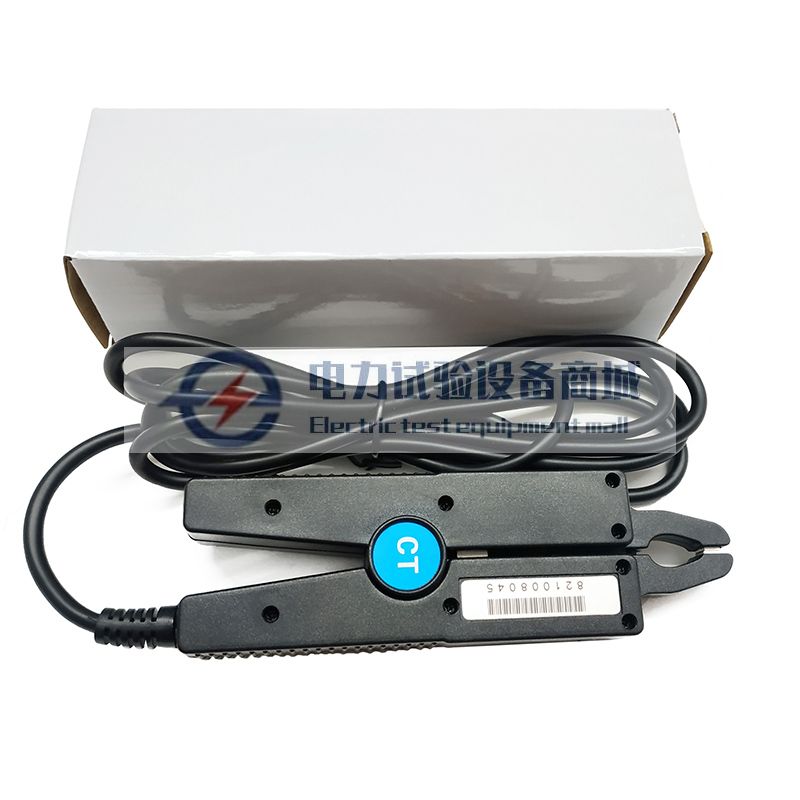

S-008A 钳形电流传感器
S008A钳形电流传感器适用于交流电流、漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。便携式新开模具，正面没有连接螺丝，钳口闭合更顺畅，钳夹尖嘴设计，不必断开被测线路，非接触测量，安全、快速，适合于狭小空间和排线密集的场所，可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电能质量分析仪、过程校验仪、高精度数字多用表等。 S008A钳形电
- 详情
- 参数
- 评价
S008A钳形电流传感器适用于交流电流、漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。便携式新开模具，正面没有连接螺丝，钳口闭合更顺畅，钳夹尖嘴设计，不必断开被测线路，非接触测量，安全、快速，适合于狭小空间和排线密集的场所，可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电能质量分析仪、过程校验仪、高精度数字多用表等。
S008A钳形电流传感器广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。
技术参数
功 能 | 交流电流、漏电流、高次谐波电流、相位、电能、功率、功率因数等检测 |
外 观 | 正面没有任何连接螺钉，钳口闭合更加顺畅 |
检测方式 | 钳形CT |
钳口尺寸 | φ7.5mm×15mm |
量 程 | AC 0～30A |
分 辨 率 | AC 0.01mA |
精度等级 | 0.3%FS(50Hz/60Hz；23℃±2℃) |
匝 比 | 2000:1 |
相位误差 | ≤1°(50Hz/60Hz；23℃±2℃) |
参考负载 | RL：0～300mA≤200Ω；0～3A≤20Ω；0～30A≤2Ω |
输出方式 | 电流感应输出 |
外形尺寸 | 长宽高：138mm×40mm×19mm |
输出接口 | φ3.5mm音频插头 |
输出线长 | 2m |
导线位置 | 被测试导线处于钳口的中心位置 |
线路电压 | AC 600V以下线路测试 |
电流频率 | 45Hz～60Hz(被测电流频率) |
频率特性 | 10Hz～100kHz |
质 量 | 168g |
工作温湿度 | -20℃～50℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
绝缘强度 | AC2000V/rms (底盖螺丝与上盖之间) |
适合安规 | IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) |
