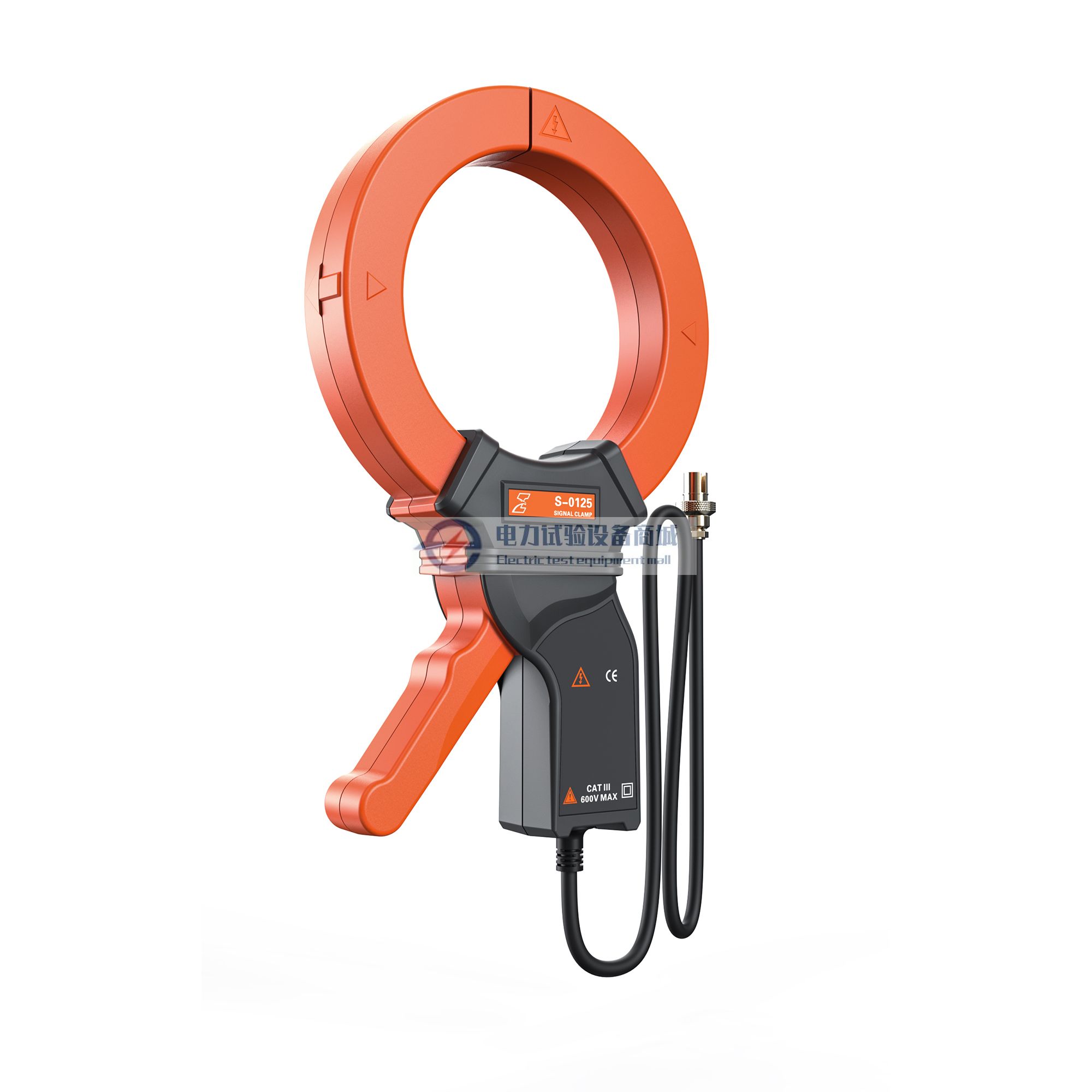

S-0125钳形漏电流传感器
S-0125钳形漏电流传感器，又称电流钳、发射钳、接收钳，特别适用于电缆识别、路径查找、故障定位的信号发射钳、接收钳只用，也可用于电流、漏电流的测试。适用于宽频率的信号耦合发色、接收，高精度的交流漏电流、电流、高次谐波电流、相位、电能、功率、功率因数等检测。抗干扰能力强，钳口尺寸大，不必断开被测线路，方便使用。非接触测量，安全、快速。可以连接在线监测仪、相位检测分析仪、工业控制装置、数据记录仪、示
- 详情
- 参数
- 评价
S-0125钳形漏电流传感器，又称电流钳、发射钳、接收钳，特别适用于电缆识别、路径查找、故障定位的信号发射钳、接收钳只用，也可用于电流、漏电流的测试。适用于宽频率的信号耦合发色、接收，高精度的交流漏电流、电流、高次谐波电流、相位、电能、功率、功率因数等检测。抗干扰能力强，钳口尺寸大，不必断开被测线路，方便使用。非接触测量，安全、快速。可以连接在线监测仪、相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表、发射机、接收机等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。
技术参数
功 能 | 交流漏电流、大电流、高次谐波电流、相位、电能、功率、功率因数等检测； 信号发射、接收 |
检测方式 | 大钳口CT |
开合尺寸 | φ125mm |
量 程 | 0～1000A AC |
分 辨 率 | 0.1mA AC |
精度等级 | ±1.0%FS (23℃±2℃，70%RH以下，导线处于钳口中心位置) |
匝 比 | 1000:1(可以根据需要定做) |
相位误差 | ≤1°(50Hz/60Hz；23℃±2℃) |
参考负载 | RL：0～1000mA≤300Ω；0～10A≤30Ω；0～100A≤3Ω；0～1000A≤0.3Ω |
输出方式 | 电流感应输出，可以外接负载电阻(RL)取电压。 |
输出接口 | 留线头，（或按客户要求定制） |
导线位置 | 被测试导线处于闭合铁芯的中心位置 |
频 率 | 45Hz～60Hz(测试大电流时) |
频率特性 | 10Hz～100kHz |
线路电压 | AC 1000V以下线路测试 |
外形尺寸 | 335mm×180mm×48mm |
质 量 | 约870g |
工作温湿度 | -20℃～50℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
绝缘强度 | AC 2kV/rms(外壳两端之间) |
适合安规 | IEC1010-1、IEC1010-2-032、污染等2、CAT Ⅲ(600V) |
