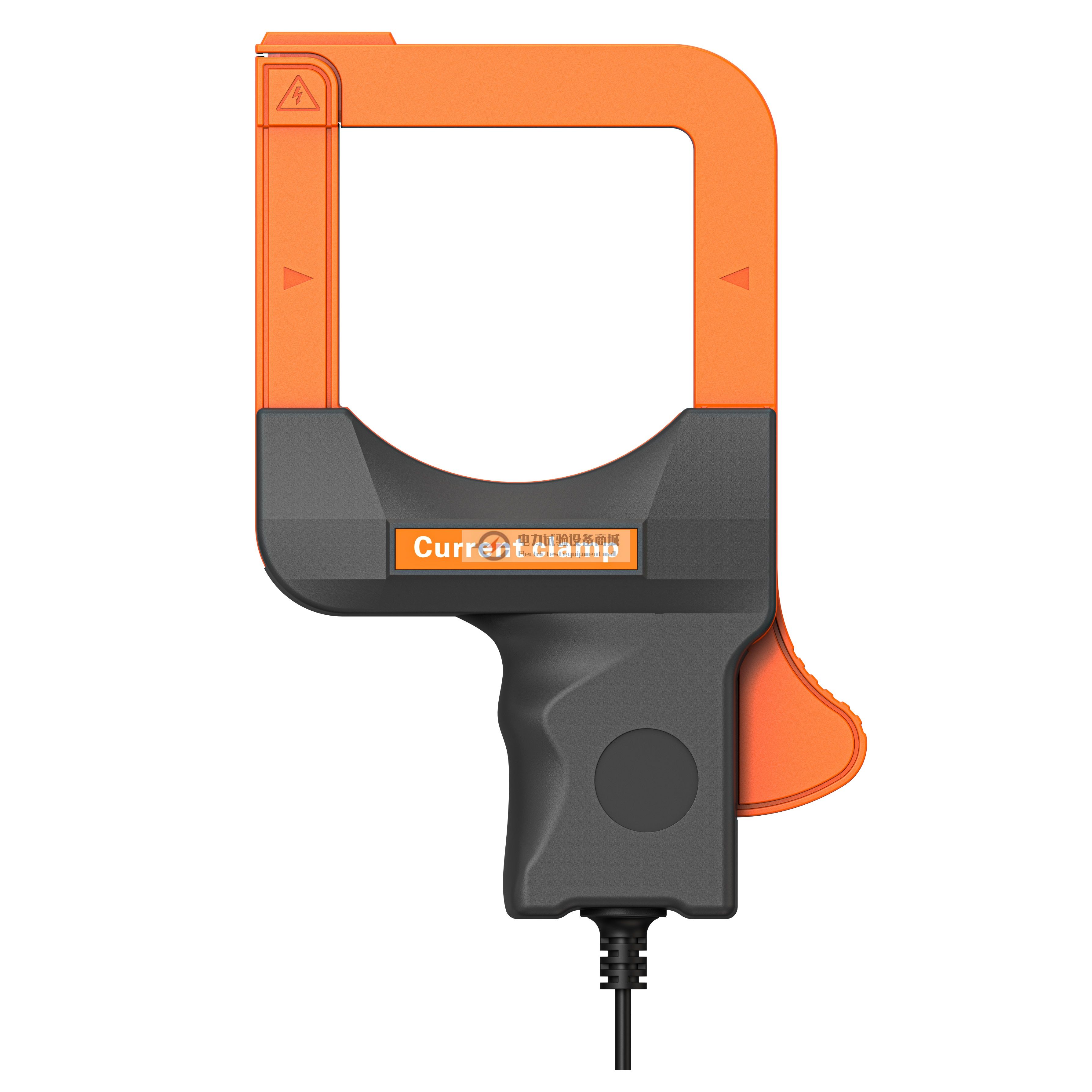

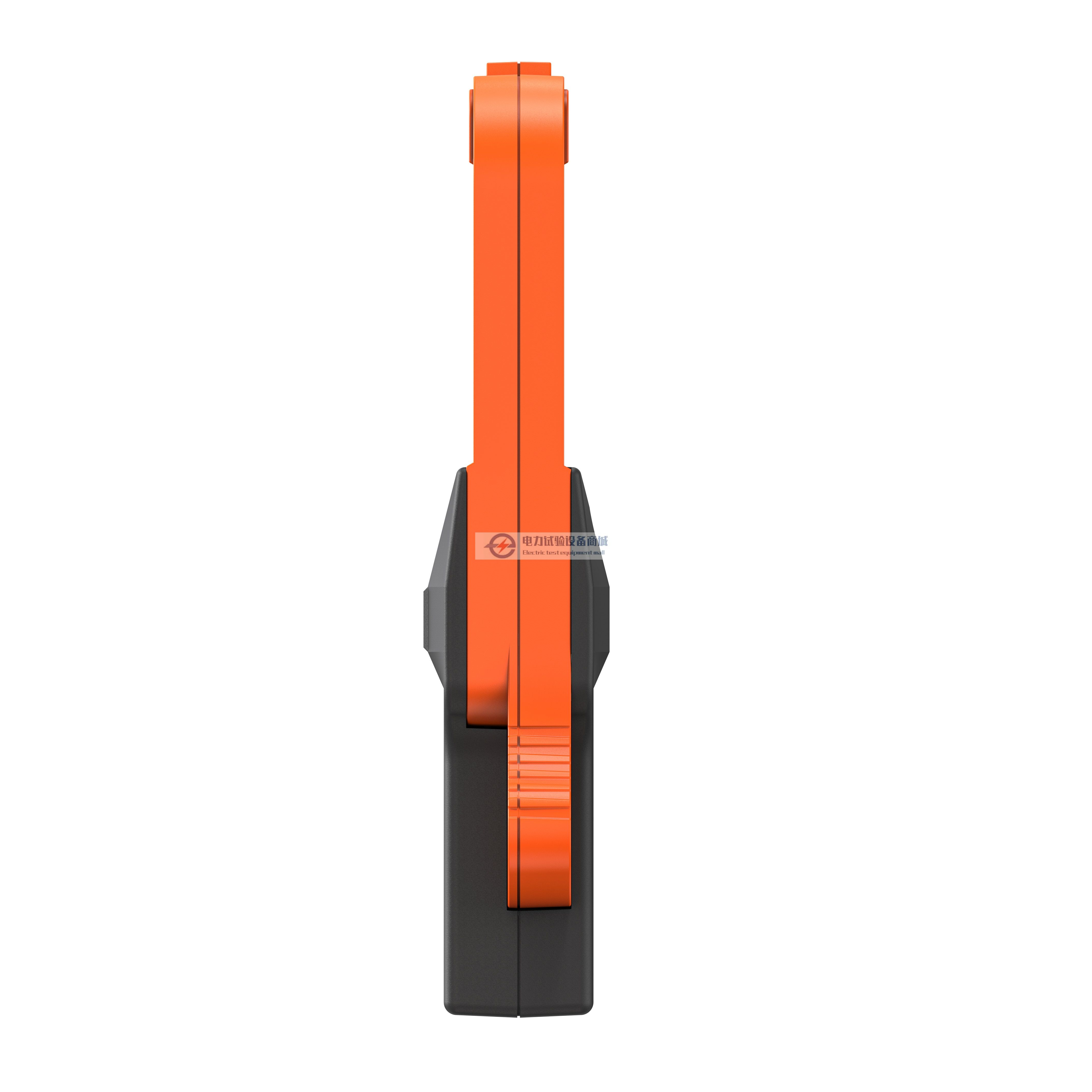

S-088 大口径钳形漏电流传感器
S-088大口径钳形漏电流传感器适用于交流电流、漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。采用新CT技术，大口径(88mm88mm：可钳φ88mm电缆或105mmx4mm的扁钢)，特别适合于电缆漏电及变压器接地扁钢漏电检测、便携式钳形设计，不必断开被测线路，非接触测量，安全、快速，可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高
- 详情
- 参数
- 评价
S-088大口径钳形漏电流传感器适用于交流电流、漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。采用新CT技术，大口径(88mm×88mm：可钳φ88mm电缆或105mmx4mm的扁钢)，特别适合于电缆漏电及变压器接地扁钢漏电检测、便携式钳形设计，不必断开被测线路，非接触测量，安全、快速，可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表、变压器接地铁芯电流测试仪等。
技术参数
系统功能 | 交流电流、漏电流、高次谐波电流、相位、电能、功率、功率因数等采集检测； 变压器接地铁芯漏电流检测 |
检测方式 | 钳形CT |
钳口尺寸 | 88mm×88mm(可钳φ88mm导线，或105mm×4mm扁钢地线) |
量 程 | 0～1000A AC |
分 辨 率 | 0.01mA |
匝 比 | 1:1000 |
相位误差 | ≤3° (50Hz/60Hz；26℃±3℃) |
精度等级 | ±1.0%FS (50Hz/60Hz；26℃±6℃，70%RH以下，导线处于钳口中心位置) |
参考负载 | RL：0～200mA≤3kΩ；0～20A≤30Ω；0～2000A≤0.3Ω |
输出方式 | 电流感应输出 |
输出接口 | φ3.5mm音频插头（可定制BNC头、航空插头、香蕉头，或预留线头等） |
输 出 线 | 2芯屏蔽线，线长约2.8m（可按客户要求更换） |
电场干扰 | 外电场100A靠近10mm时约10mA |
导线位置 | 被测试导线处于钳口的中心位置 |
电流频率 | 45Hz～60Hz(被测电流频率) |
频率特性 | 10Hz～100kHz |
线路电压 | AC 600V以下线路测试 |
外形尺寸 | 长153mm×宽221mm×厚43mm |
质 量 | 约650g |
工作温湿度 | -20℃～50℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
绝缘强度 | AC 3700V/rms(铁心与外壳之间) |
适合安规 | IEC1010-1、IEC1010-2-032、污染等2、CAT Ⅲ(600V) |
设备成套性
包装盒 | 1个 |
传感器 | 1个 |
用户手册、保修卡、合格证 | 1套 |
