大口径钳形电流传感器
大口径钳形电流传感器
大口径钳形电流传感器

FR050大口径钳形电流传感器

大口径钳形电流传感器,大口径钳形电流传感器优质厂商,大口径钳形电流传感器最新供应,大口径钳形电流传感器资讯,大口径钳形电流传感器价格

  • 详情
  • 参数
  • 评价

        FR050大口径钳形电流传感器是一种高精度交流电流变换器,采用最新CT技术,圆形大口径结构设计,使用时可快速、容易的自由取放,小巧的体积更易于携带、使用上更加方便。适用于交流电流、高次谐波电流、相位、电能、功率、功率因数等检测。

        它可配合多种测量仪器,如:电能表现场校验仪、谐波分析仪、记录仪、多功能电能表、示波器、数字万用表、电缆识别仪、电缆故障检测仪、双钳式接地电阻测试仪、双钳式相位伏安表等,可在不断电的状态下,对多种电参量进行测量和比对。

        广泛用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外电工作业等。


技术参数

特 点便携式的CT夹钳形结构、使用安全、方便
钳口尺寸Φ50mm
量 程AC  0.0mA~1000A
分辨率AC 0.1mA
精 度±0.2%FS (50Hz/60Hz;23℃±2℃)
相位误差≤3°(50Hz/60Hz;23℃±2℃)
匝 比1000:1(可以根据需要定做)
参考负载RL:0~100mA≤3kΩ;0~10A≤30Ω;0~1000A≤0.3Ω
质 量471.1g
外形尺寸长101mm×厚27mm×高214mm
输出接口4mm香蕉插头或者音频插头
输出线长2m
输出方式电流感应输出
外壳材料ABS 树脂,阻燃等级94V0
线路电压在600Vac(绝缘导线)30Vac(裸露导线)测试
工作温度-25º C to +55º C
绝缘电阻100 MΩ@ 500Vdc
介质强度AC3700V/rms (铁心与外壳之间)
电流频率45Hz~65Hz(被测电流频率)
频率特性10Hz~100kHz


选配积分器:
  电源:DC 24V
  输出:DC 0-5V;DC 0-10V;DC 4-20mA(可选)

型号对比

型号FR008FR020FR050FR050HV
口径7.5mm19.5mm50mm50mm
精度0.2%0.2%0.2%;0.5%0.5%;1%
标准变比(可订做)2500:13000:11000:1;500:54000:1

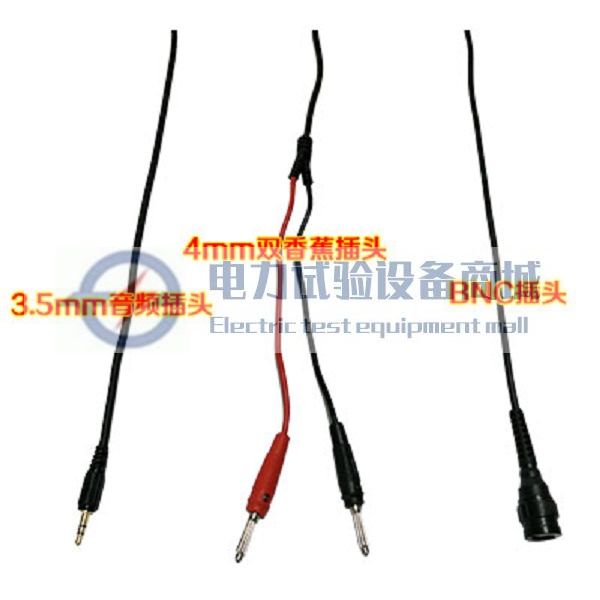

输出接口3.5mm音频插/4mm香蕉插/BNC插头
标准量程0-30A0-200A0-1000A0-1200A
最高分辨率0.1mA0.1mA0.1mA;0.1A0.1mA
电压等级600V600V600V60kV(配合绝缘杆使用)


空心表示没有
实心表示有
