XL-942P/XL-943P一体化充电桩检定装置方案
一体化充电桩检定装置方案,一体化充电桩检定装置方案优质厂商,一体化充电桩检定装置方案最新供应,一体化充电桩检定装置方案资讯,一体化充电桩检定装置方案价格
- 详情
- 参数
- 评价

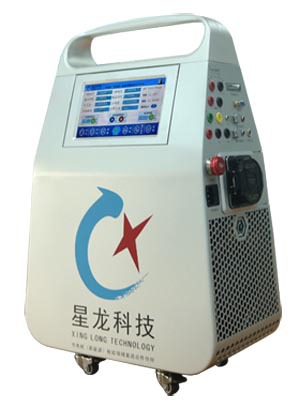

一、一体化交流充电桩检定装置XL-943P
1.满足如车位上有停车等狭隘空间下的交流充电桩检测
2.能对充电桩的计量进行测试、内置高精度交流标准表、内置控制导引相关电路，可与充电桩实现交互
3.电压测量：
输入范围： （0～300）V
准确测量范围：（110～300）V
准确度等级： 优于 0.05级
分辨率：优于0.005%RD (RD为读数)
4.电流测量：
输入范围： （0～60）A
准确测量范围：（0.1～60）A
准确度：±0.05%RD(RD为读数)
分辨率：0.005%RD(RD为读数)
5.电能测量：
电压准确测量范围：220V
电流准确测量范围：（0.1～60）A
准确度：优于 0.05级
6.电压、电流以及电能指标准确度等级优于0.05级
7.内置 GPS 时钟接收模块，具有 GPS 对时功能和精密准确的计时功能，可检测充电机时钟示值误差，日差不大于 0.5s。
8.便携数字温湿度计：测量范围满足-25℃～+55℃，温度测量最大允许误差不超过士1℃；湿度：（0～100）%RH，准确度：±5%RH。
9.绝缘测试仪：额定电压1kV，电阻值不小于5MΩ。
10.内置7寸及以上屏幕，提供相关人机交互界面，满足操作人员检测的舒适度。具有数据通讯功能，可与充电桩机现场负载进行数据通讯，并可用检定装置主机程控调节负载大小。
11.内置7kW以上负载，强制风冷散热。
12.最小电能变量为0.001kW·h。
13.内置温度、湿度测量功能，无需携带分离式温度湿度检测器。
14.满足JJG 1148—2022《电动汽车交流充电桩(试行)检定规程》建标要求。

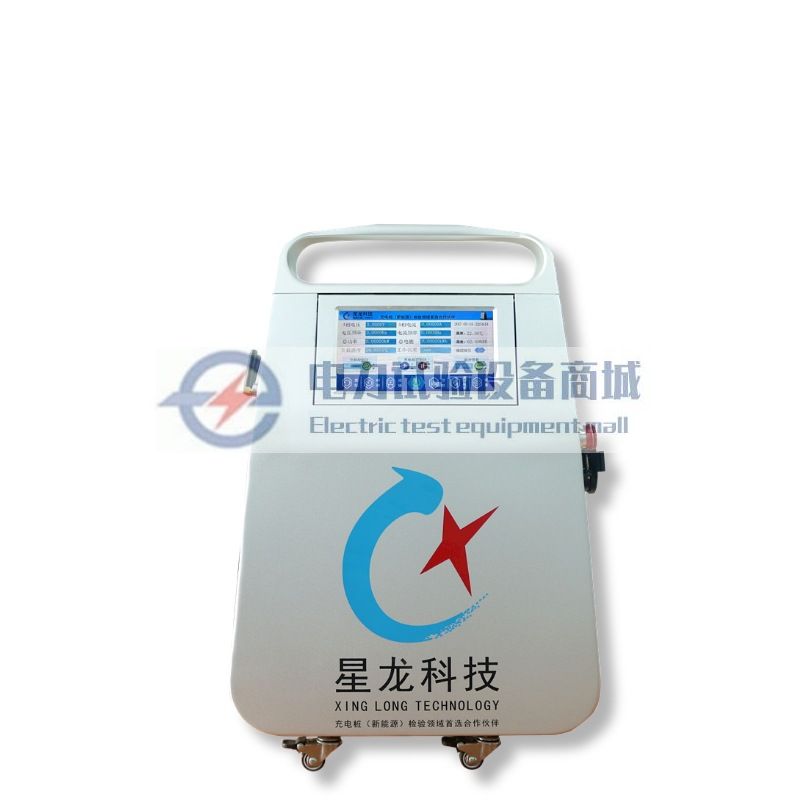

二、一体化直流充电桩检定装置XL-942P
1.满足如车位上有停车等狭隘空间下的直流充电桩检测
2.能对充电桩的计量进行测试、内置高精度直流标准表、内置控制导引相关电路，可与充电桩实现交互
3.电压测量：
输入范围： （0～1000）V
准确测量范围：30V～1000V
准确度等级： 优于 0.05级
分辨率：优于0.01%RD（RD为读数）
4.电流测量：
输入范围： （0～300）A
准确测量范围：（1～250）A
准确度等级： 优于 0.05级
分辨率：优于0.01%RD（RD为读数）
5.电能测量：
电压准确测量范围：100V～1000V
电流准确测量范围：1A～250A
准确度等级： 优于 0.05级
6.电压、电流以及电能指标准确度等级不低于0.05级
7.内置 GPS 时钟接收模块，具有 GPS 对时功能和精密准确的计时功能，可检测充电机时钟示值误差，日差不大于 0.5s。
8.便携数字温湿度计：测量范围满足-25℃～+55℃，温度测量最大允许误差不超过士1℃；湿度：（0～100）%RH湿度，准确度：±5%RH。
9.绝缘测试仪：额定电压1kV，电阻值不小于5MΩ。
10.内置7寸及以上屏幕，提供相关人机交互界面，满足操作人员检测的舒适度。具有数据通讯功能，可与充电桩机现场负载进行数据通讯，并可用检定装置主机程控调节负载大小。
11.面板具备充电枪接口中所有信号的引出接口，信号包含DC+、DC-、GND、S+、S-、CC1、CC2、A+、A-，有明显丝印标记。
12.具备电能脉冲输入和电能脉冲输出接口。
13.内置温度、湿度测量功能，无需携带分离式温度湿度检测器。
14.具备自动检定和手动检测功能。
15.装置供电方式：支持市电供电、蓄电池供电、充电桩枪头直接取电，三种供电方式，保证现场长期可靠运行
16.内置WIFI通信功能
17.满足JJG 1149—2022《电动汽车非车载充电机(试行)检定规程》建标要求。

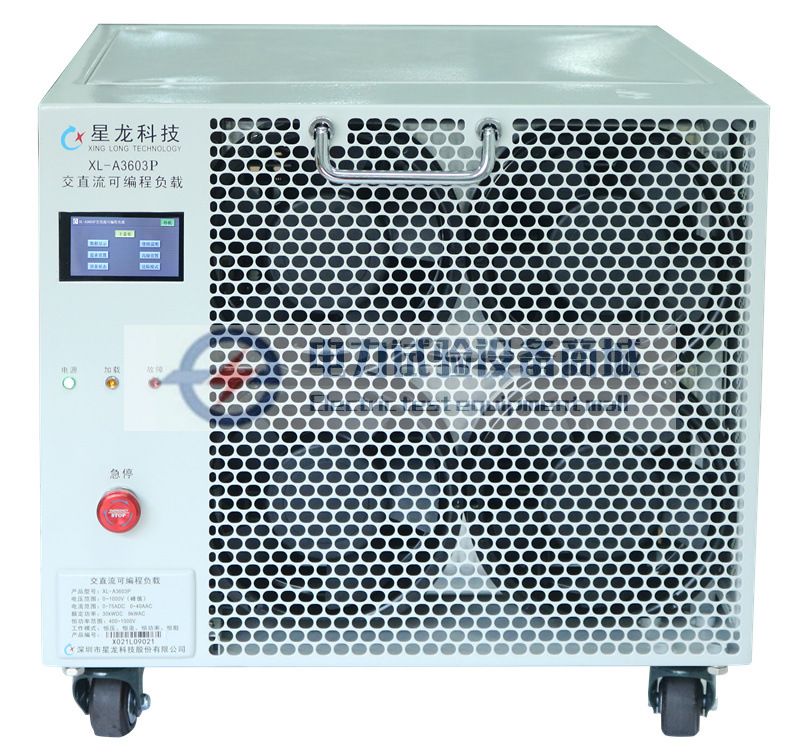

三、交直流负载XL-A3603P
1.额定功率：交流功率：不低于30kW；直流功率：不低于120kW。
2.支持负载扩展，可外接大功率阻性负载进行测试。配置120kW直流扩展负载组合：30kW×2台；60kW×1台。
3.单个交流30kW负载，可作为单相7kW交流充电桩的交流负载使用
4.具备枪口取电功能，现场检测无需额外电源供电
5.具备本机触摸屏，能显示当前电压、电流测量值，具有数据通讯功能，可与充电桩机现场检定装置进行数据通讯，并可用检定装置主机程控调节负载大小
6.可编程功能:具备恒电流、恒电压、恒功率以及恒电阻功能7.安全保护：具备过压保护、过流保护、风速异常保护，配有急停开关；

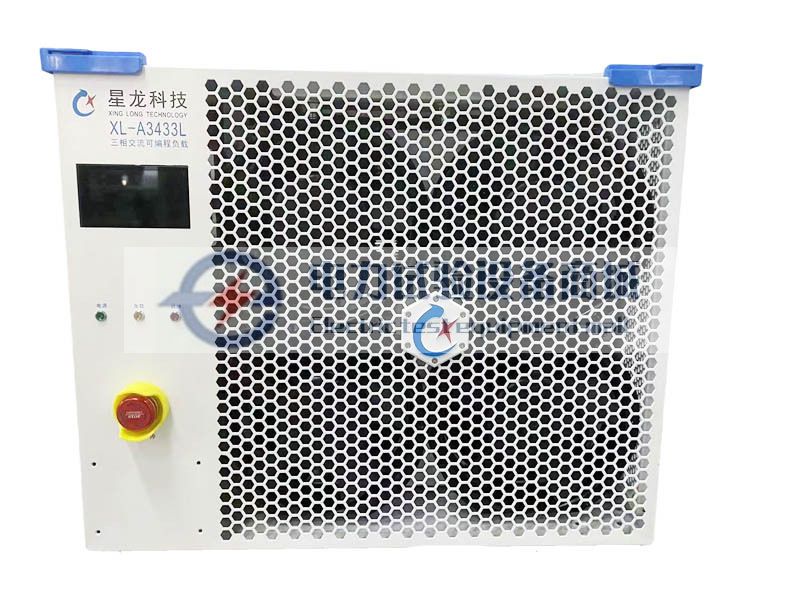

四、三相交流负载XL-A3433L
1. 负载电压
输入电压 | 0～264VAC |
2. 负载电流
单台电流输入 | 4A～71A（@220V） |
3. 负载功率
单台功率输入 | 2.6kW～48kW（@380V三相） |
4. 负载档位
档位数量 | 26个 |
最小电流步进 | 4A(@220V) |
最小功率步进 | 0.88kW(@220V) |
5. 设备工作电源
额定输入 | AC220V |
输入范围 | 100%±10% |
6. 其他指标
相对湿度 | ≤85%，无腐蚀性气体 |
整机尺寸 | 485mm*440mm*355mm（D*W*H） |
整机重量 | 20kg |

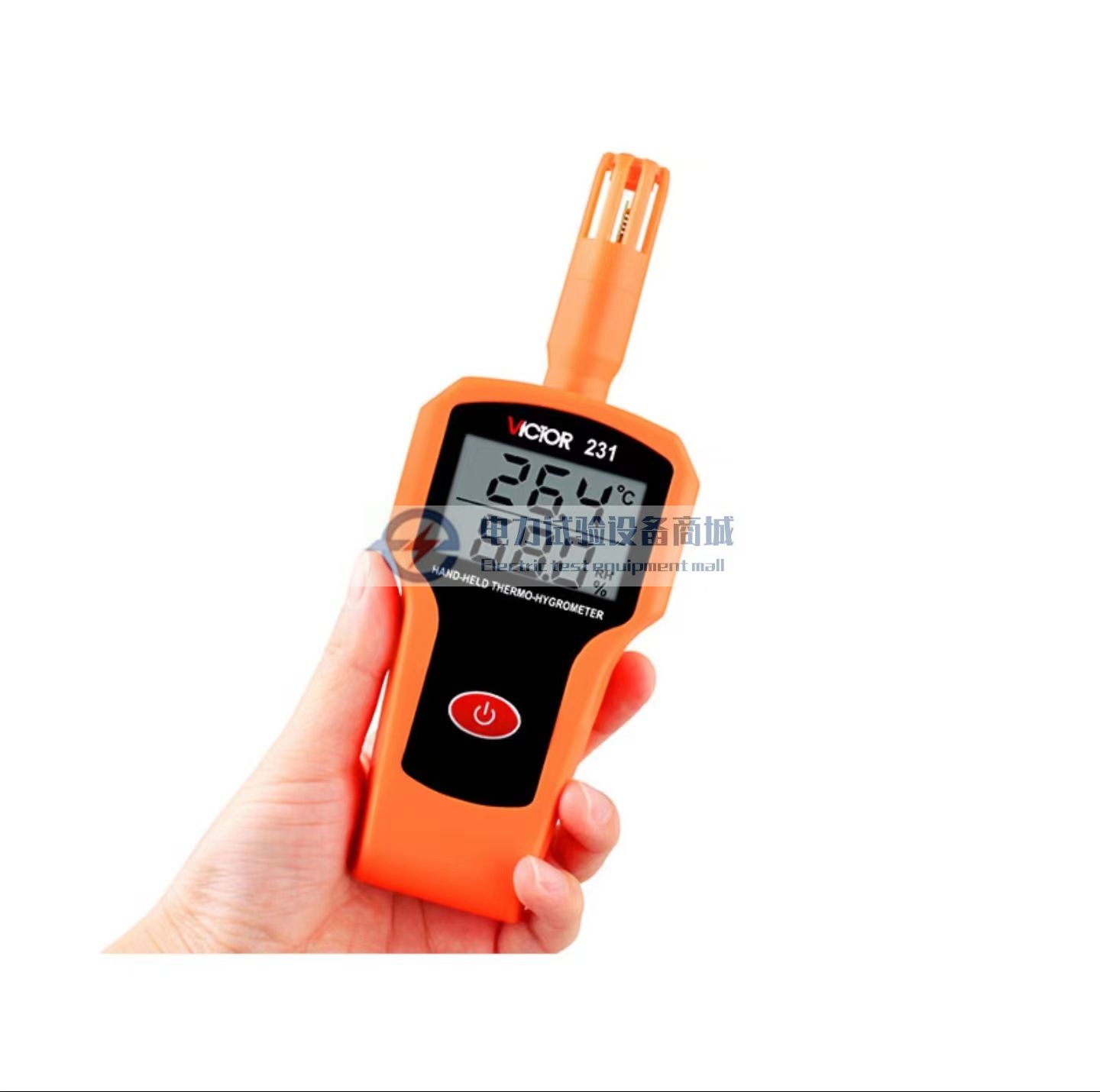

五、温湿度计 胜利 VC231
温度测量范围：-25℃～+55℃；
温度测量最大允许误差：士1℃；
湿度测量范围：（0～100）%RH；
湿度测量准确度：±5%RH。

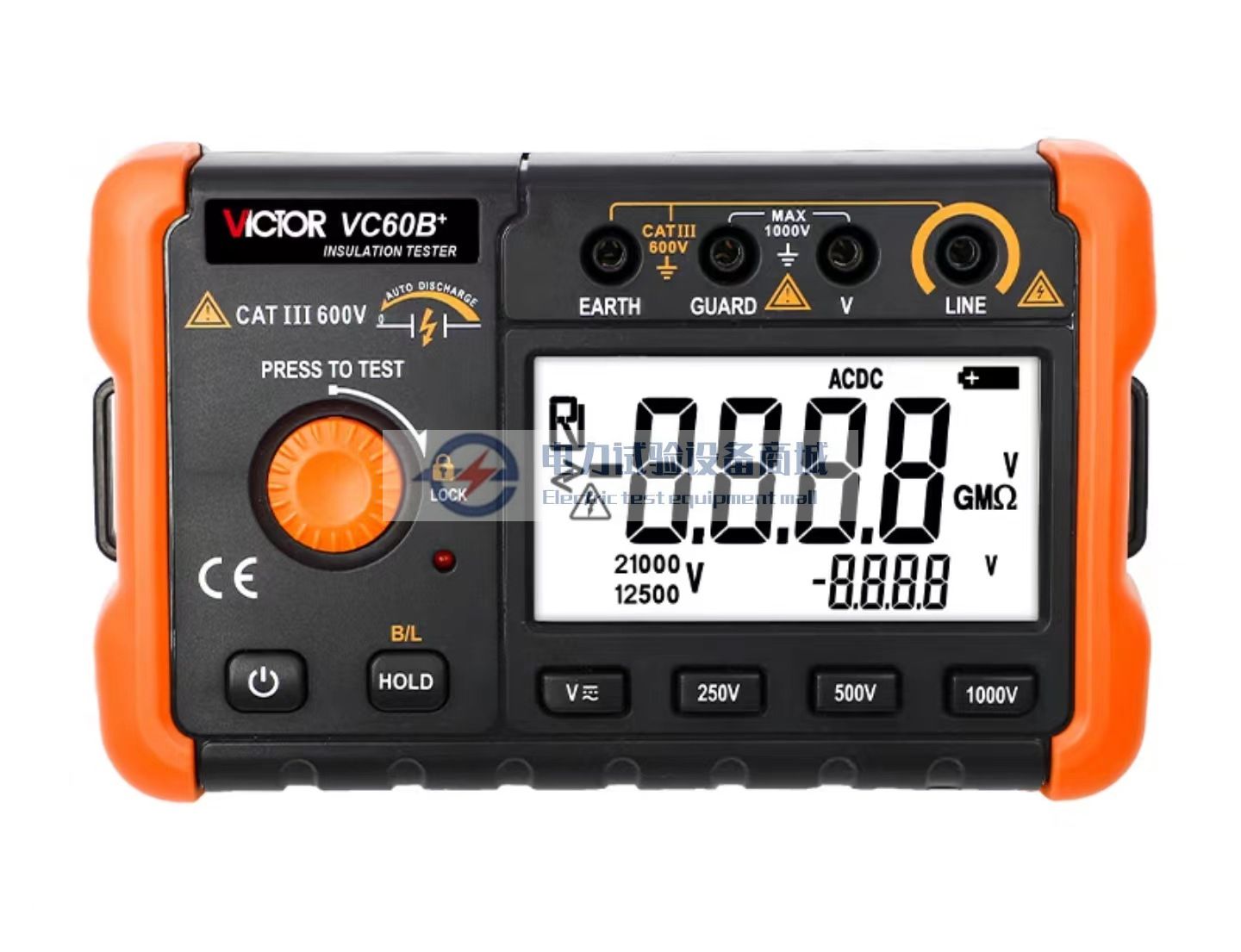

六、绝缘电阻测试仪 胜利仪器 VC60B+
额定电压：1000V
绝缘电阻测试：5～50MΩ
