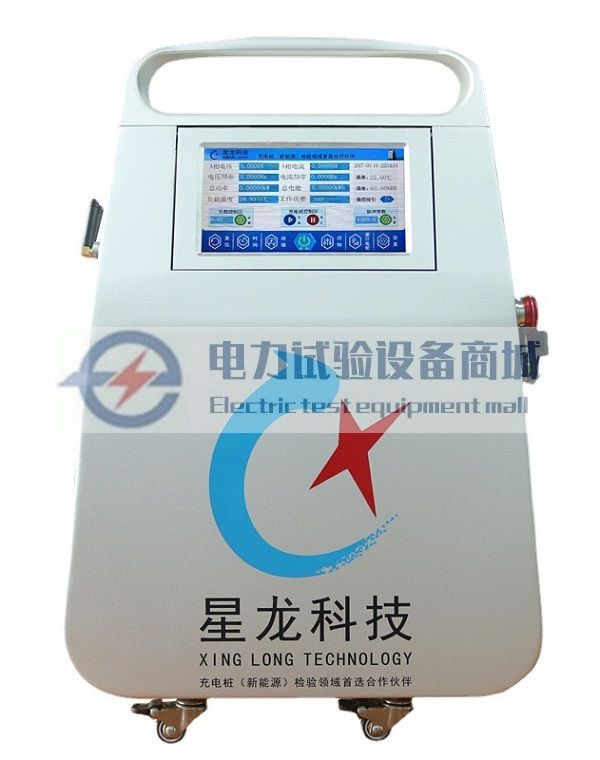

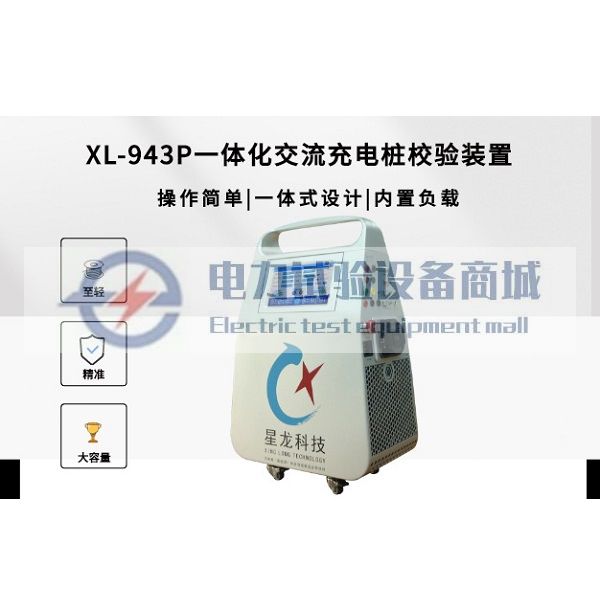

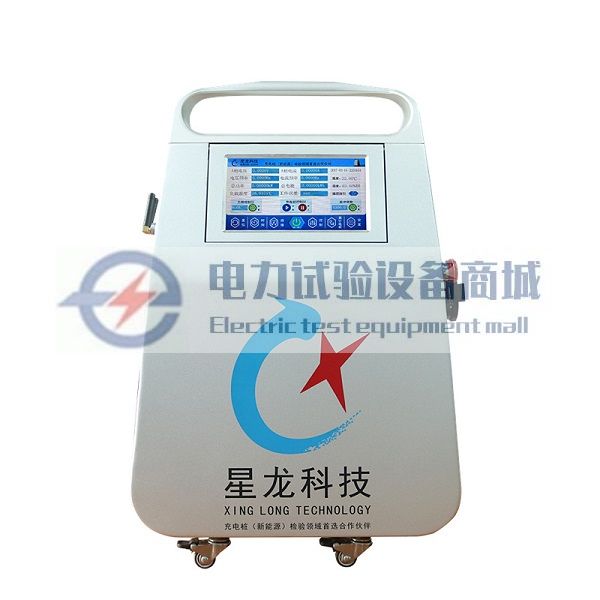

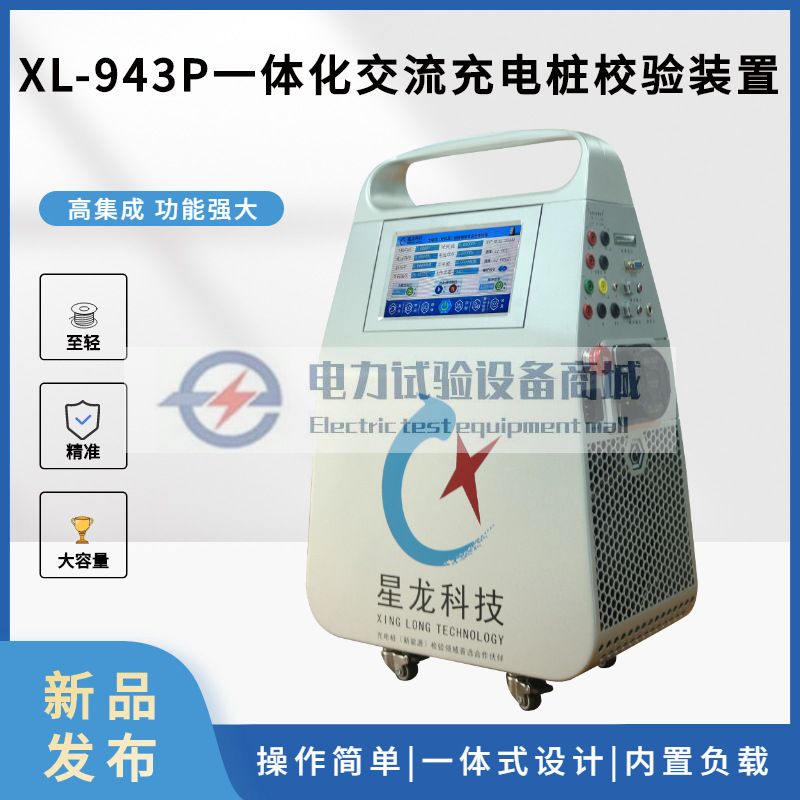

XL-943P充电桩测试仪 一体化交流充电桩校验装置

产品介绍

XL-943P一体化交流充电桩校验装置是一款集成度高，功能强大的产品。该产品能同时测量充电桩的输出电压、电流、功率、电能、谐波、相位、频率、波形畸变率以及充电桩的时钟误差等参数，同时还具备绝缘电阻测试、温度采集、湿度采集、GPS北京时间校准等功能，全程可实现自动化测试。大屏幕中文菜单显示，显示信息量大，操作方便。内置WIFI模块，数据无线传输，可通过平板电脑等远程终端进行控制。在技术上XL-943P使用各种最前沿的技术来达到高性能，比如采用512倍过采样和18Bit的AD技术，主频500M的双核DSP使其性能无比卓越。

检测项目

校验装置可满足《JJG 1148-2018电动汽车交流充电桩》检定规程中的所有以下检定项目：

表1.《JJG 1148-2018电动汽车交流充电桩检定规程》

序号 测试项目 标准条款 备注

1   外观检查 9.1

2   绝缘电阻试验 9.2

3   工作误差 9.3

4   示值误差 9.4

5   付费金额误差 9.5

6   时钟示值误差 9.6

同时，除了满足以上检定规程的要求，校验装置加入了以下辅助功能：

1. 校验装置自带电池，负载箱可使用充电桩供电，户外免电源接入，电池可连续正常工作8小时以上；

2. 自动计算检定所需的最小时间及最小电能；

3. 过程可手动检测和自动检测，检定项目可选；

4. 自动报表生成；

5. 具备谐波分析、频率测量、相位测量、功率因数测量、电压电流实时显示等功能；

6. 内置WIFI模块，具备自动上传，远程控制等功能；
