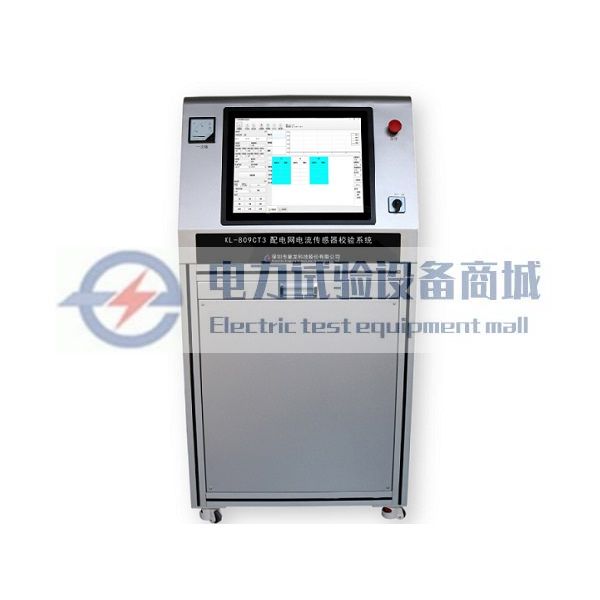

XL-809CT3 配电网电流传感器校验系统 电流互感器校验仪
配电网电流传感器校验系统 电流互感器校验仪,配电网电流传感器校验系统 电流互感器校验仪优质厂商,配电网电流传感器校验系统 电流互感器校验仪最新供应,配电网电流传感器校验系统 电流互感器校验仪资讯,配电网电流传感器校验系统 电流互感器校验仪价格
- 详情
- 参数
- 评价
产品介绍
XL-809CT3配电网电流传感器校验系统准确度等级0.05 级，系统集传统设备（部件）于一体，内置标准电流互感器、升流器、程控可调电源，内部已完成了各设备间的连接，简化了用户的操作及接线步骤，自动化程度高，一次可检1到3个电流传感器，可全自动检定，工作效率高，适合电流传感器的生产企业和批量检验的检测机构使用。
主要特点
1. 一次可测试1 到3 个电流传感器的比差和角差的测试。
2. 可根据检定方案实现全自动检定，检定方案可根据用户需求进行编辑。
3. 自动保存测试数据，并可根据客户提供的模板生成测试报告。
4. 自带监视仪表，可实时监视一次电流。
5. 能实时显示被检互感器的输出波形，可直观监测被检波形畸变情况。
6. 装置内所有设备（部件）均可按现有检定规程单独送检。
7. 19 寸显示屏，自带触摸屏，操作方便，也可外接键盘和鼠标进行操作。
8. 本产品适应性、扩展性强，支持后续的升级。
技术参数
1.校验仪技术指标
准确度等级 | 0.05级（比差＜0.05%，角差＜2′） |
被检小信号输入范围 | 0～8.5V |
标准电流档位 | 0.05A、0.2A、1A、5A |
被检小信号输入档位 | 0.0625V、0.2V 、1V、 6.25V |
负载电阻挡位 | 1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ |
负载准确度 | 5% |
2.程控可调电源指标
容量 | 3000VA |
电压档位 | 0～150V AC（抵挡）0～300V AC（高档）自动切换挡位 |
输出频率 | 45～100Hz |
波形失真 T.H.D | 2%（纯阻性负载） |
显示翻译 | 电压Vrms、电流Arms、频率Fre、功率Wattage、功率因数PF |
测量精度 | 电压 0.5%FS+5dgt 电流 0.5%FS+5dgt 频率 0.01%FS+5dgt 功率 0.5%FS+5dgt |
3.标准电流互感器指标
标准电流互感器变比 | 20A:5A、500A:5A、1000A:5A |
频率 | 50Hz |
准确度等级 | 0.02S级 |
额定负荷 | 5.0VA |
下限负荷 | 2.5VA |
功率因数 | 1.0 |
允许额定电流下长期工作；允许过载1.5倍，连续工作30分钟。
4.升流器指标
升流范围 | 0～1000A（20A、500A、1000A） |
电压输入范围 | AC 0～250V |
频率 | 50Hz |
容量 | 2kVA |
5.其它指标
工控机参数 | 19寸，分辨率1280*1024 处理器：I5 4210U 4G内存， 120G 固态盘 |
工作电源电压范围 | AC 220V±5% 50Hz |
校验系统功耗 | ≈3000VA |
预热时间 | ＜15分钟 |
外形体积（长×宽×高） | 700mm×600mm×1370mm |
重量 | 约75kg |
工作温度 | -5℃～+40℃ |
相对湿度 | ≤80%（无凝露及腐蚀性气体） |

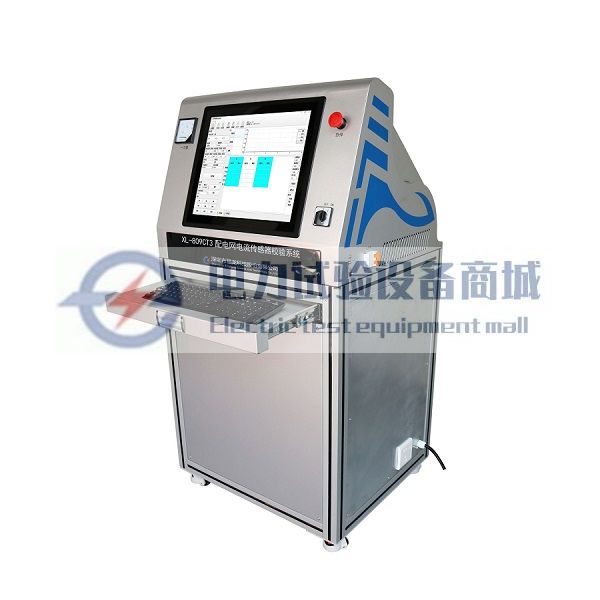

产品侧面
