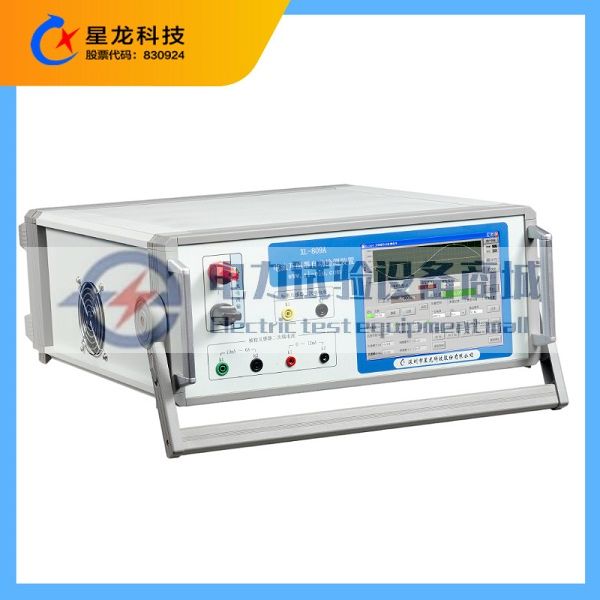

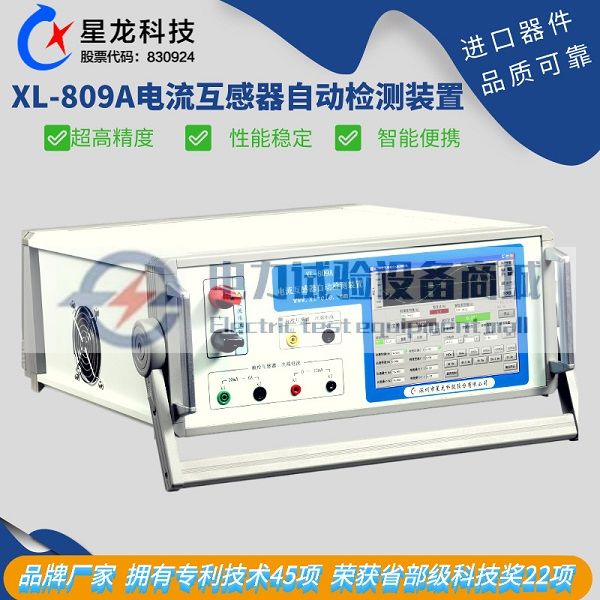

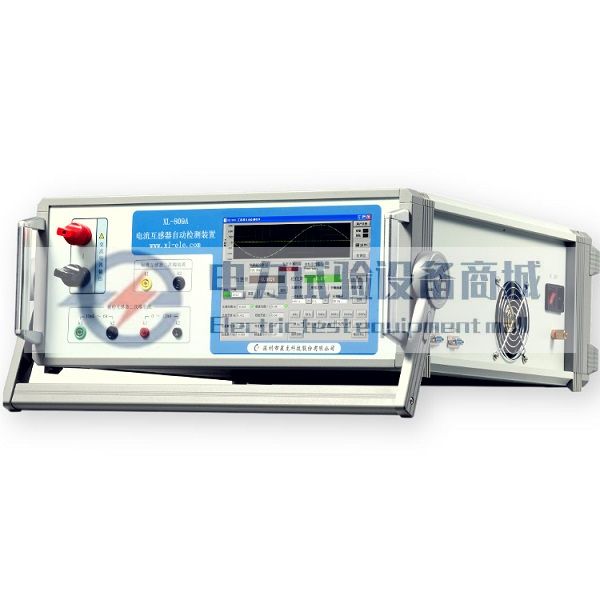

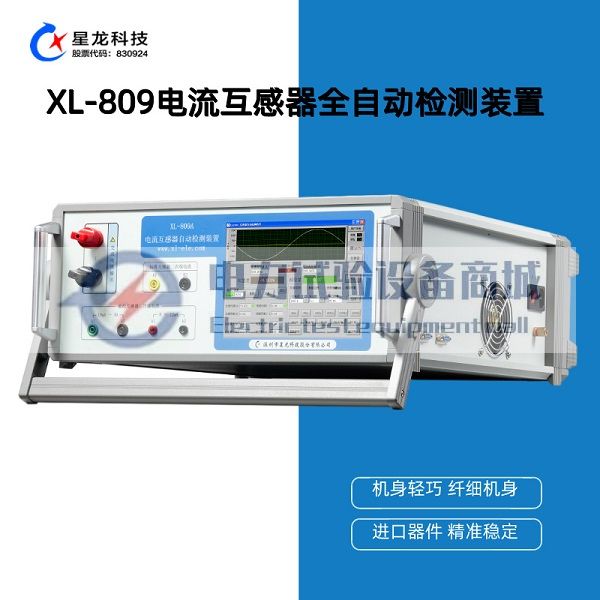

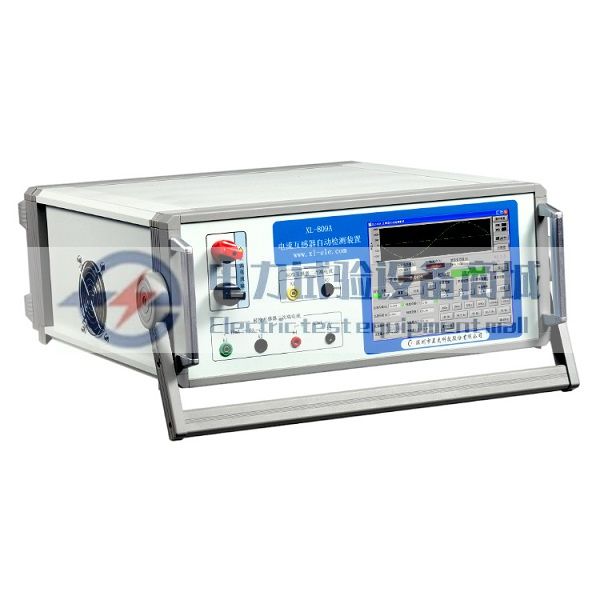

XL-809A电流互感器自动检测装置 互感器校验仪 互感器检测仪

产品介绍

XL-809A电流互感器自动检测装置是我司研发的集一次大电流源输出和电流互感器校验于一体的检定装置。配置有工控机，通过配置的检定软件可实现电流互感器全自动检定功能。用户只需编辑好所需的检定点方案（或选择已有方案），点击自动检定即可，实现了从调压、一次升大电流、精度检测、数据记录、报表生成的全自动处理功能。使用大电流程控标准源输出，具有精度高、检定点密、切换快、控制灵活等特点。

主要特点

1、可以输出纯净的，失真度在0.03％（典型值）的正弦标准电流源信号。

2、频率输出从40Hz～65Hz任意可调，分辨率0.002Hz，准确度0.002Hz。

3、强劲的带载能力，可以满负荷带容性、感性、阻性负载或者复合类型负载，且负载调整率优于0.01％RG。

4、能够模拟传统互感器一次测的标准电流输出，标准电流源输出范围0~60A，绕2匝可超限至120A，为传统互感器的检定提供标准的电流源信号。

5、校验仪测试范围0~5A，即被测电流互感器额定二次电流可在0.005A~5A范围内任意设定，并许可检测至额定值的120%。

6、系统综合测量精度优于0.05%。

7、校验仪可以配置标准互感器，采用比对测量的方法进行测试。在这种测试条件下，既可使用本机标准电流源进行一键完成的全自动测试，也可外配升流器进行手动测试。

8、校验仪可以不配置标准互感器，使用本机标准电流源，采用直接测量的方法进行测试，在这种测试条件下，可以实现一键完成的全自动测试。

9、校验仪的检测点可自主设定，合格标准也可自主设定，测试过程中应能自动捕捉测试点并判定检测结果。

10、实现对传统互感器的角差和比差的校验，可记录测试结果，方便的检定点误差记录，点击报表生成即可将记录的误差数据保存成word文档，方便存档或进行误差分析。可输出至电脑，并可选择存储或存储并打印，打印格式可编程。

11、8.4寸彩色液晶屏显示，触摸屏操作控制，具有能实时显示被校互感器的输出波形，以及相关参数并自动保存校验数据。

12、一体化设计，小巧的体积和轻便的重量，方便现场检测工作，同时支持触摸屏和键盘输入，提供良好的易用性。
