数字双钳相位伏安表

ED0604A型数字双钳相位伏安表

产品简介ED0604系列双钳数字相位伏安表是我公司精心研制的又一款专为现场测试 的多功能仪表,具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路 不开路的情况下直接测量交流电压和交流电流,测量两电压间、两电流间和电压电 流间的相位,此外,还可间接测得电路的功率因数和功率,可以判别三相相序,变 压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各 组 CT 之间的相位关系

  • 详情
  • 参数
  • 评价

产品简介

ED0604系列双钳数字相位伏安表是我公司精心研制的又一款专为现场测试 的多功能仪表,具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路 不开路的情况下直接测量交流电压和交流电流,测量两电压间、两电流间和电压电 流间的相位,此外,还可间接测得电路的功率因数和功率,可以判别三相相序,变 压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各 组 CT 之间的相位关系,检查电度表的接线正确与否,检修线路设备等。

ED0604系列双钳数字相位伏安表采用超大 LCD 显示屏,字高达 40mm,还 具有白屏背光,显示一目了然,尽显精美豪华外观。

ED0604系列双钳数字相位伏安表适用于电力、石油化工、冶金、铁路、气 象、工矿企业、科研院校、计量部门等。

产品别称

相位表、双钳相位表、双钳相位伏安表、钳形相位表、钳形相位伏安表、数字双钳相位表、数字式双钳相位表、低压伏安相位检测表、手持式数字双钳相位伏安表、双钳式数字相位表、双钳数字式相位表、双钳式伏安相位表、双钳伏安相位表、数显双钳相位表

产品特点

产品特征:

1. 结构精巧,使用方便手持式结构;

在10mA-10A电流范围内,3V-500V电压范围内测量相位时不用断开电路和更换量限;

显示器采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获得最佳视觉效果;

开关功能及布局合理,转动开关即可读出被测电压、电流及其相位。

2.分辨率高

采用最新型专利电流钳,电流分辩率达0.1mA;电压分辩率0.1V。

3.低功耗

该相位表微功耗设计,且具有电池电压检测功能

4、耐压

电压输入端与表壳之间、钳形电流互感器(电流钳)铁芯与钳柄及副边绕组线圈之间能承受1000V/50Hz、两电压输入端之间能承受500V/50Hz的正弦波交流电压历时1min的试验

5、绝缘电阻

数字双钳相位伏安表线路与外壳之间、两电压输入端之间:≥10MΩ

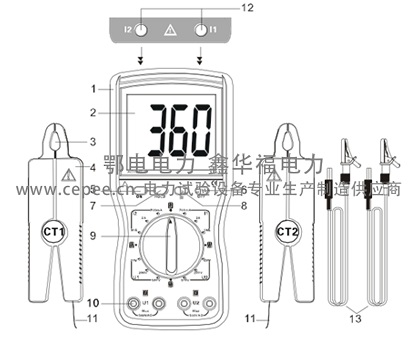

仪表结构图:



技术参数

1.基准条件和工作条件

影响量基准条件工作条件备注
环境温度23℃±1℃-10℃~40℃
环境湿度40%~60%<80%
信号波形正弦波正弦波β =0.05
信号频率50HZ±1HZ45HZ~65HZ
仪表工作电压9V±0.1V9V±1V
测相位时电压幅值100V±20V30V~500V
测相位时电流幅值1A±0.2A10mA~20.00A
外电场、磁场应避免
被测导线位置被测导线处于钳口的近似几何中心位置

2 .一般规格

功    能相位、交流电流、交流电压、交流漏电流、相序直接测试;变压器
组别、感性、容性电路判别;功率因数、功率间接测试
电    源DC9V 碱性干电池(1.5V LR6×6)
工作电流开启背光灯最大约 35mA电池连续工作约 15 小时
关闭背光灯仪表耗电约 5mA电池连续工作约 100 小时
显示模式LCD 显示,白屏背光功能,适合昏暗场所
LCD 尺寸70mm×62mm ;显示域:64mm×54mm
仪表尺寸长宽厚:196mm×92mm×54mm
采样速率约 3 次/秒

量    程
*交流电压:0~20V/200V/500V
*交流电流:0~200mA/2A/10A
相位:0~360°
测量相位时 被测信号的 幅值范围测 U1-U2 相位时:30V~500V
测 I1-I2 相位时:10mA~10.00A
测 U1-I2 或 I1-U2 相位时:10V~500V、10mA~10.00A
数据保持测试中按 HOLD 键保持数据,“DH”符号显示


自动关机开机约 15 分钟后,仪表自动关机,以降低电池消耗
电压检测当电池电压低于 7.8V~8V 时,电池电压低符号“    ”显示,提
醒更换电池
仪表质量主机约 550g(带电池),表钳约 170g×2,测试线约 250g
测试线长度1.5m
电流钳线长2m
工作温湿度-10℃~40℃; 80%Rh 以下
存放温湿度-10℃~60℃; 70%Rh 以下
输入阻抗测试电压各档输入阻抗为:1MΩ
测 U1U2 相位时电压输入阻抗为:40KΩ

耐      压
仪表线路与外壳间耐受 1000V/50Hz 的正弦波交流电压历时 1 分;两电压输入端之间能承受 500V/50Hz 的正弦波交流电压历时1 分钟的试验
绝      缘仪表线路与外壳之间、两电压输入端之间≥10MΩ
结      构双重绝缘

3.基准条件下基本误差及性能指标

类 别量 程分辨力基本误差

电 压
20V0.01V
±(0.5%量程)
200V0.1V
500V1V

电 流
200mA0.1mA
±(0.5%量程)
2A1mA
10A10mA
相 位0~360°±1°

注:工作条件下的相位误差:10mA~20A 为±3°;10mA 以下±6°

设备成套性

ED0604A型数字式双钳相位伏安表主机     1  台

携带盒                                                     1  套

电流测试夹                                             2  只

测试线夹                                                     1  套

5号碱性干电池(LR6)                                      6  只

使用说明书                                             2  份

出厂合格证                                             1  份

检验报告                                                     1  份

保修卡                                                     1  份

质量反馈单                                             1  份
