ETCR3460A绝缘电阻表
ETCR3460A绝缘电阻表又名数字兆欧表、绝缘电阻测试仪等，用于绝缘电阻的测试。本仪表是一款高性能数字式仪表，具有LCD大屏幕带背光显示、数据保持、自动关机等功能。绝缘电阻值，测试时间，输出电压同屏显示。同时还具备测量交流/直流电压功能。本仪表最大输出电压2500V，最大测试阻值200GΩ，最大短路电流2mA。 ETCR3460A绝缘电阻表整机美观，量程宽，精度高，
- 详情
- 参数
- 评价
ETCR3460A绝缘电阻表又名数字兆欧表、绝缘电阻测试仪等，用于绝缘电阻的测试。本仪表是一款高性能数字式仪表，具有LCD大屏幕带背光显示、数据保持、自动关机等功能。绝缘电阻值，测试时间，输出电压同屏显示。同时还具备测量交流/直流电压功能。本仪表最大输出电压2500V，最大测试阻值200GΩ，最大短路电流2mA。
ETCR3460A绝缘电阻表整机美观，量程宽，精度高，分辨率高，操作便捷，携带方便，准确可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机及电器设备等的绝缘电阻。
主要功能
适用于测量电机、开关、电器等各种电器设备及绝缘材料的绝缘电阻，绝缘电阻值，测试时间，输出电压同屏显示
绝缘电阻量程：0.1MΩ~200GΩ
电压量程：AC/DC 0~750V
最高额定电压：2500V
短路电流：2mA MAX

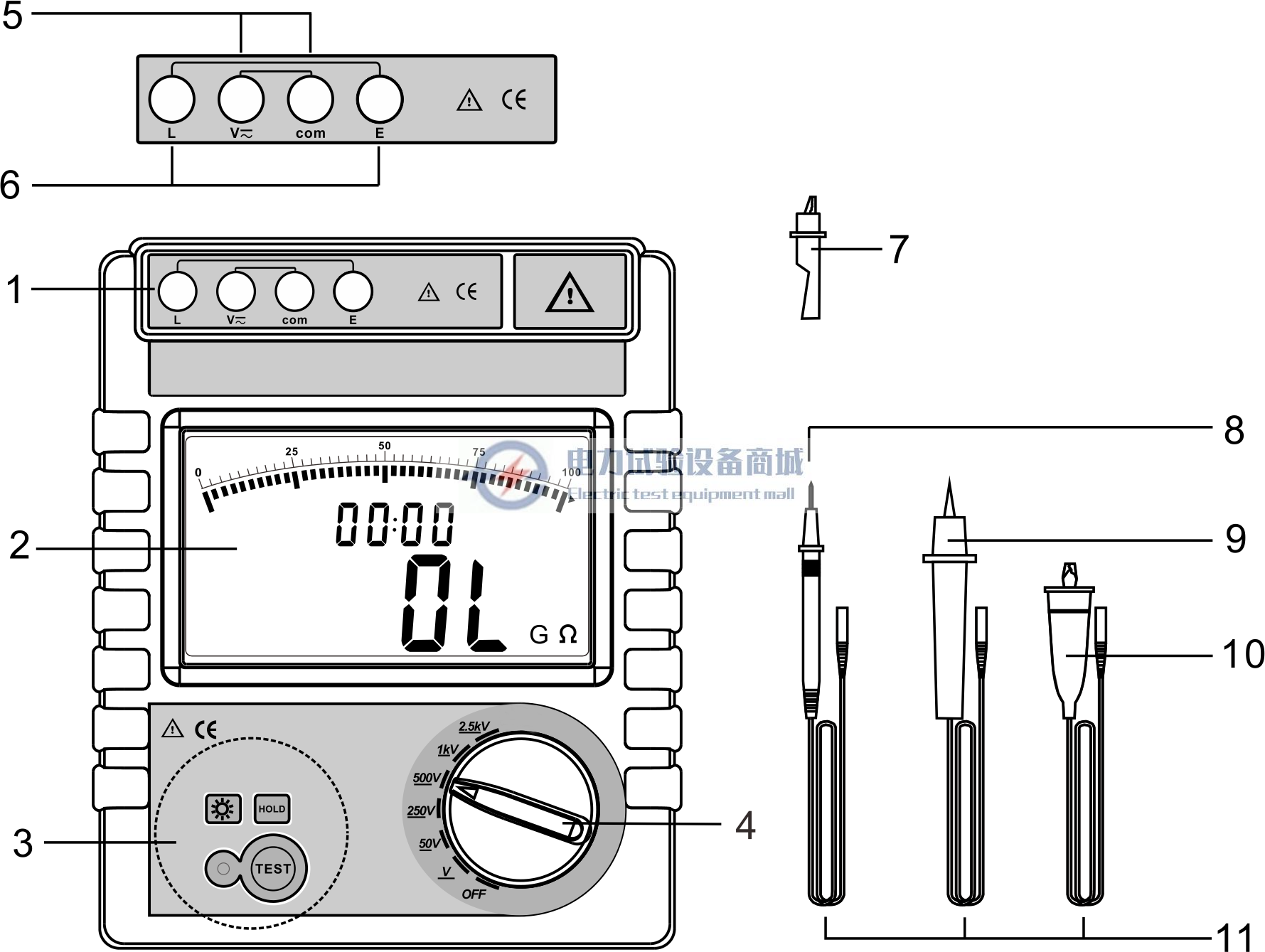

1. 机壳2. LCD显示屏 3. 按键及指示灯4. 档位选择开关 5. 交流电压测试接口6. 绝缘电阻测试接口 7. 安全鳄鱼夹8. 表笔式测试线 9. 高压测试棒10. 鳄鱼夹测试线 11.测试线及配件
技术参数
一、量程及精度
测量功能 | 输出电压 | 测量范围（Ω） | 精度 | 分辨率 |
绝缘电阻 | 50V(±2%) | 100K～5M | ±3%rdg±5dgt | 0.01M |
5M～100M | ±5%rdg±5dgt | 0.1M | ||
100M～1G | ±5%rdg±5dgt | 1M | ||
1G～4G | ±10%rdg±5dgt | 10M | ||
250V(±2%) | 500K～25M | ±3%rdg±5dgt | 0.01M | |
25M～500M | ±5%rdg±5dgt | 0.1 | ||
500M～5G | ±5%rdg±5dgt | 1M | ||
5G～20G | ±10%rdg±5dgt | 10M | ||
500V(±2%) | 1M～50M | ±3%rdg±5dgt | 0.1M | |
50M～1G | ±5%rdg±5dgt | 1M | ||
1G～10G | ±5%rdg±5dgt | 10M | ||
10G～40G | ±10%rdg±5dgt | 0.1G | ||
1000V(±2%) | 2M～100M | ±3%rdg±5dgt | 0.1M | |
100M～2G | ±5%rdg±5dgt | 1M | ||
2G～20G | ±5%rdg±5dgt | 10M | ||
20G～80G | ±10%rdg±5dgt | 0.1G | ||
2500V(±2%) | 10M~250M | ±3%rdg±5dgt | 0.1M | |
250M～5G | ±5%rdg±5dgt | 1M | ||
5G～50G | ±5%rdg±5dgt | 10M | ||
50G～200G | ±10%rdg±10dgt | 1G | ||
交流电压 | AC/DC： 0.0V～750V | ±5%rdg±5dgt | 0.1V | |
二、其它参数
| 功 能 | 绝缘电阻测试,交流电压测试，直流电压测试 | |
| 电 源 | DC 1.5V 6节LR14干电池连续待机100小时以上 | |
| 额定电压 | 50V / 250V / 500V / 1000V / 2500V | |
| 绝缘电阻量程 | 0.1MΩ～200GΩ | |
| 电压量程 |
| |
| 短路电流 | 2mA MAX | |
最大容性负载 | 1uF | |
| 换 档 | 转动换档旋钮可以选择相应档位 | |
| 背 光 | 可控灰白色背光，适合昏暗场所使用 | |
| 显示模式 | 4位超大LCD显示，对比度明显 | |
| 测量指示 | 测量中LED闪烁,蜂鸣器响 | |
| LCD尺寸 | 108mm×65mm | |
| 仪表尺寸 | 长宽高：212mm×175mm×76mm | |
| 测试线 | 高压棒测试线：1条红色；表笔测试线：1条黑色；鳄鱼夹测试线：1条; 鳄鱼夹：1个 | |
| 测量时间 | 单次测试时间为1min，测试过程中用户可手动停止或1min后自动停止，且 屏幕显示测量数据。 | |
| 电池电压 | 电池欠压符号显示，电池电压低时提醒及时更换电池 | |
| 自动放电功能 | 放电时符号 闪烁；放电完成符号熄灭。 | |
| 自动关机功能 | 开机15分钟后自动关机 | |
| 功 耗 | 待机: 约40mA(背光关闭)； 测量：约100mA(背光关闭) | |
| 质 量 | 仪表：约1230g (含电池) | |
| 工作温湿度 | -10℃～40℃；80%rh以下 | |
| 存放温湿度 | -20℃～60℃；70%rh以下 | |
| 适合安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2) |
型号对比：
| 型号 | 最高额定电压 | 绝缘电阻量程 | 交直流电压量程 |
| ETCR3460A | 2500V | 0.1MΩ~200GΩ | 1~750V |
| ETCR3460B | 5000V | 0.1MΩ~400GΩ | 1~750V |
设备成套性
| 包装 | 外包装 | 纸箱 |

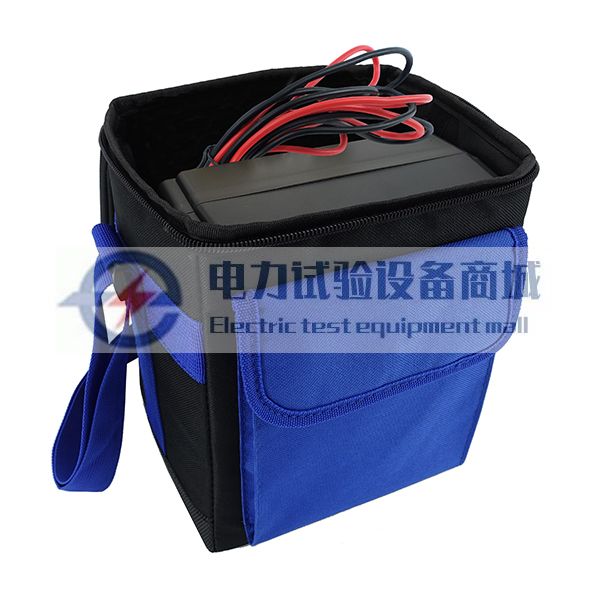

| 内包装 | 布包 | |

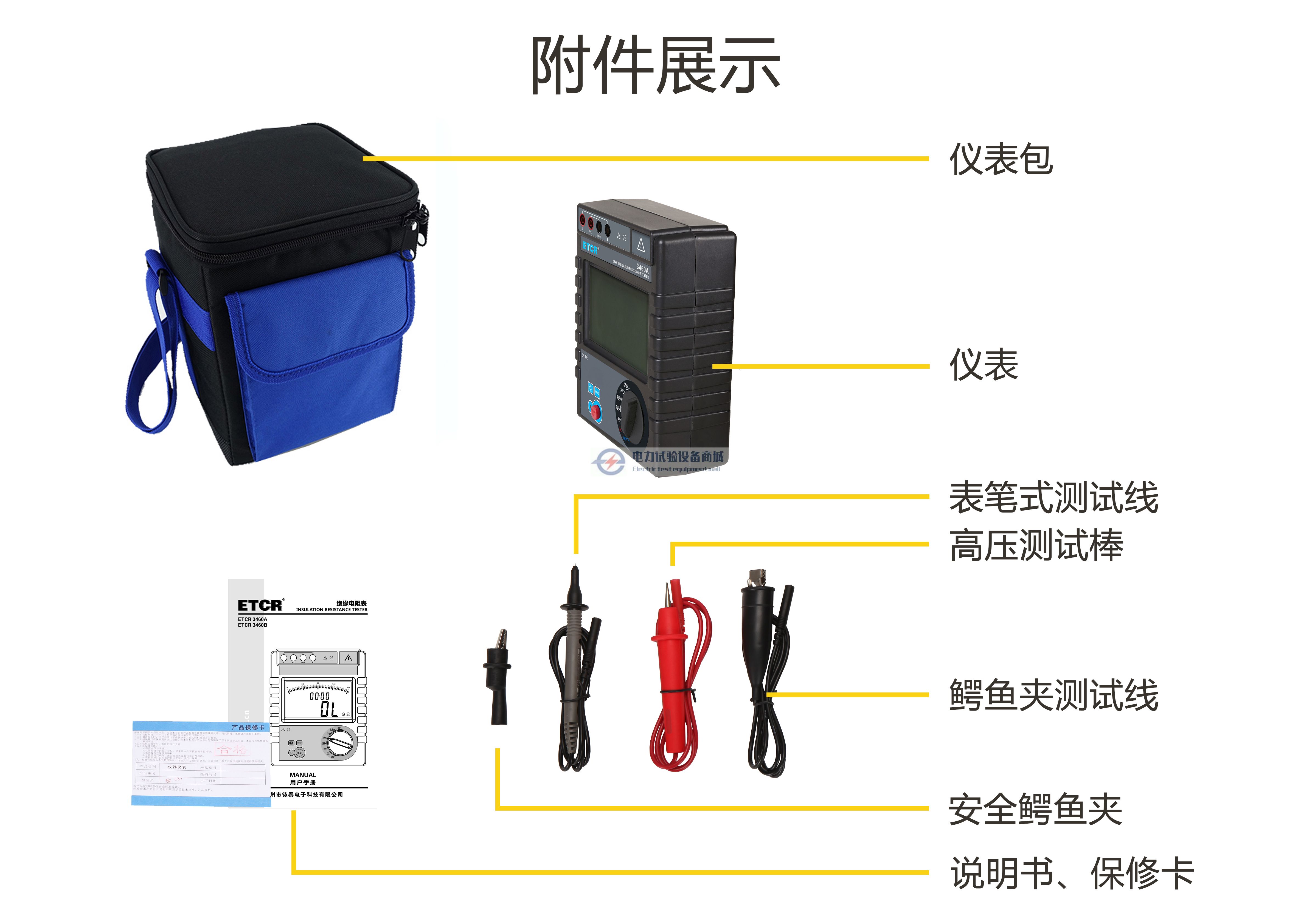

| 附件 | 名称 | 数量 |
| 仪表 | 1台 | |
| 高压棒 | 1支红色 | |
| 表笔测试线 | 1条黑色 | |
| 鳄鱼夹测试线 | 1条黑色 | |
| 鳄鱼夹 | 1个 | |
| 电池 | 1.5V，LR14碱性电池6节 | |
| 说明书、保修证、合格证 | 1套 |
