绝缘电阻表
绝缘电阻表
绝缘电阻表
绝缘电阻表

ETCR3480A绝缘电阻表

ETCR3480A绝缘电阻表又名兆欧表、绝缘电阻测试仪等,用于绝缘电阻的测试。本仪表是一款高性能数字式仪表,具有LCD大屏幕带背光显示、数据保持、自动放电、自动关机等功能。仪表具有测试计时,电压监测功能,回路电压大于36V时,仪表将禁止测试以保护被测物及人员安全。仪表功能操作简易,绝缘电阻值,测试时间,输出电压同屏显示,同时还具备吸收比(DAR)、极化指数测试(PI)、交流电压测试功能。本系列仪表

  • 详情
  • 参数
  • 评价

ETCR3480A绝缘电阻表又名兆欧表、绝缘电阻测试仪等,用于绝缘电阻的测试。本仪表是一款高性能数字式仪表,具有LCD大屏幕带背光显示、数据保持、自动放电、自动关机等功能。仪表具有测试计时,电压监测功能,回路电压大于36V时,仪表将禁止测试以保护被测物及人员安全。仪表功能操作简易,绝缘电阻值,测试时间,输出电压同屏显示,同时还具备吸收比(DAR)、极化指数测试(PI)、交流电压测试功能。本系列仪表最大输出电压2500V,最大测试阻值200GΩ,最大短路电流2mA。

        ETCR3480A绝缘电阻表整机美观,量程宽,精度高,分辨率高,操作便捷,携带方便,准确可靠、性能稳定,抗干扰能力强。而且具有防震、防尘、防潮结构,是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机及电器设备等的绝缘电阻。

主要功能

            适用于测量电机、开关、电器等各种电器设备及绝缘材料的绝缘电阻、吸收比、极化指数。

            绝缘电阻量程:0.1MΩ~200GΩ

            电压量程:AC/DC 0V~750V

            额定电压:2500V

            短路电流:2mA MAX



技术参数

一、量程及精度

测量功能

输出电压

测量范围(Ω)

精度

分辨率

绝缘电阻

50V(±2%)

100K~5M

       ±3%rdg±5dgt

0.01M

5M~100M

       ±5%rdg±5dgt

0.1M

100M~1G

       ±5%rdg±5dgt

1M

1G~4G

       ±10%rdg±5dgt

10M

250V(±2%)

500K~25M

       ±3%rdg±5dgt

0.01M

25M~500M

       ±5%rdg±5dgt

0.1M

500M~5G

       ±5%rdg±5dgt

1M

5G~20G

       ±10%rdg±5dgt

10M

500V(±2%)

1M~50M

       ±3%rdg±5dgt

0.1M

50M~1G

       ±5%rdg±5dgt

1M

1G~10G

       ±5%rdg±5dgt

10M

10G~40G

       ±10%rdg±5dgt

0.1G

1000V(±2%)

2M~100M

       ±3%rdg±5dgt

0.1M

100M~2G

       ±5%rdg±5dgt

1M

2G~20G

       ±5%rdg±5dgt

10M

20G~80G

       ±10%rdg±5dgt

0.1G

2500V(±2%)

10M250M

       ±3%rdg±5dgt

0.1M

250M~5G

       ±5%rdg±5dgt

1M

5G~50G

       ±5%rdg±5dgt

10M

50G~200G

       ±10%rdg±10dgt

1G

交流电压

AC/DC: 0.0V~750V

       ±5%rdg±5dgt

0.1V

二、其它参数

功     能  绝缘电阻测试,交流电压测试, 直流电压测试
电     源  DC 1.5V 6节LR14干电池连续待机100小时以上
额定电压  50V;250V;500V;1000V;2500V
绝缘电阻量程  0.1MΩ~200GΩ
电压量程  AC/DC:0V~750V
短路电流  2mA MAX

最大容性负载

  1uF

吸收比测试  有
极化指数测试  有

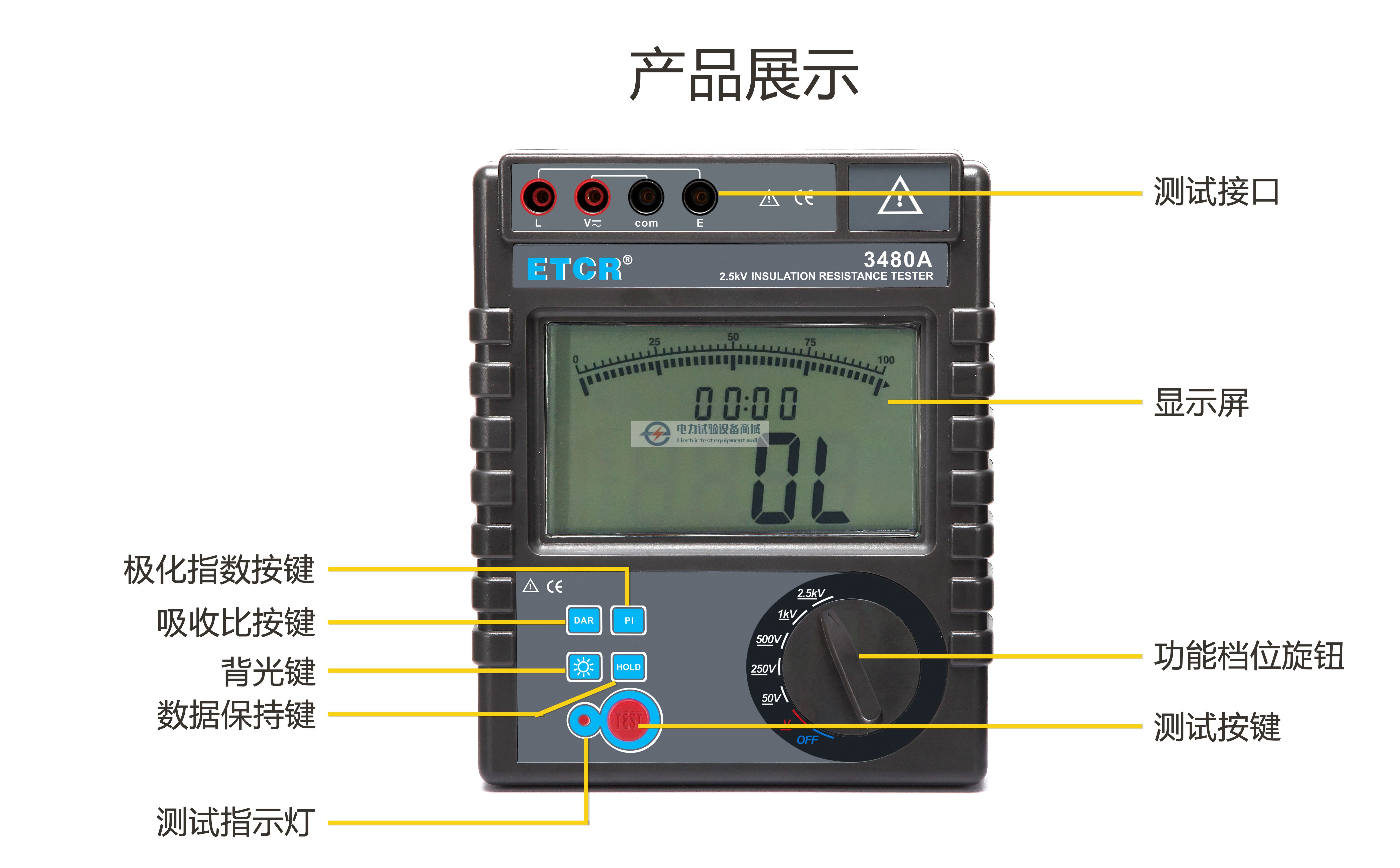

换     档  转动换档旋钮可以选择相应档位
背     光  可控灰白色背光,适合昏暗场所使用
显示模式  4位超大LCD显示,对比度明显
测量指示  测量中LED闪烁,蜂鸣器响
LCD尺寸  108mm×65mm
仪表尺寸  长宽高:212mm×175mm×76mm
测试线

  高压棒测试线:1条红色;表笔测试线:1条黑色;鳄鱼夹测试线:1条;

  鳄鱼夹:1个

测量时间

  单次最长测试时间为12min,测试过程中用户可手动停止或12min后自动停

  止,且屏幕显示测量数据。

电池电压  电池欠压符号显示,电池电压低时提醒及时更换电池
自动放电功能
  放电时符号闪烁。放电完成符号熄灭。
自动关机功能  用户无操作15分钟后自动关机
功     耗  待机: 约40mA(背光关闭); 测量:约100mA(背光关闭)
质     量  仪表:1230g (含电池)
工作温湿度  -10℃~40℃;80%rh以下
存放温湿度  -20℃~60℃;70%rh以下
适合安规  IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)

型号对比:

型号最高额定电压绝缘电阻量程电压量程
ETCR3480A2500V0.1MΩ~200GΩ0V~750V
ETCR3480B5000V0.1MΩ~400GΩ0V~750V

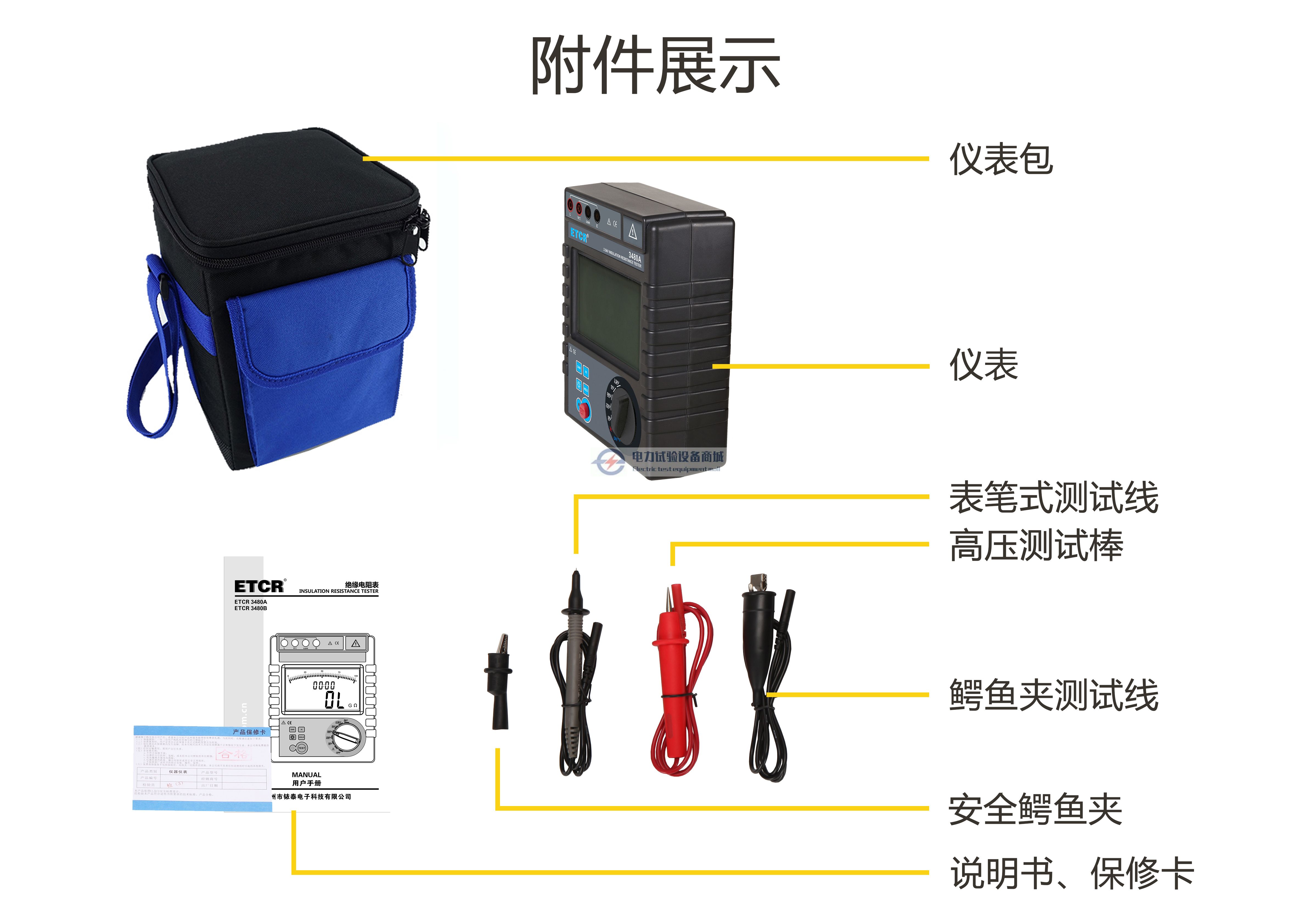

设备成套性

包装外包装纸箱
内包装仪表包
附件名称数量
仪表1台
高压棒1支红色
表笔测试线1条黑色
鳄鱼夹测试线1条黑色
鳄鱼夹1个
电池1.5V,LR14碱性电池6
说明书、保修证、合格证1套
