语言无线高压核相器产品手册

一、产品概述

在电力系统环网与双电源电力网的建设或检修流程中，对闭环点断路器两侧电源进行核相检查是至关重要的试验环节。若忽视此步骤，极有可能引发短路事故，造成难以估量的严重后果。语言无线高压核相器凭借先进的电力电子检测技术与无线传输技术，实现了安全可靠、便捷高效的操作体验。它成功克服了传统有线核相器的诸多局限，严格遵循国家电力安全工器具质量监督检验测试的相关标准，为电力作业提供了强有力的安全保障。

该核相器的核心优势在于彻底摒弃了连接两个电网（电源）两端的引线，其无线传输距离超过15米，能够轻松穿越围墙与隔墙（板），不受地形地貌及设施构架的任何限制。这一特性不仅显著提升了作业安全性，还极大简化了操作流程，仅需一人操作、一人监护即可完成核相任务。

二、工作原理

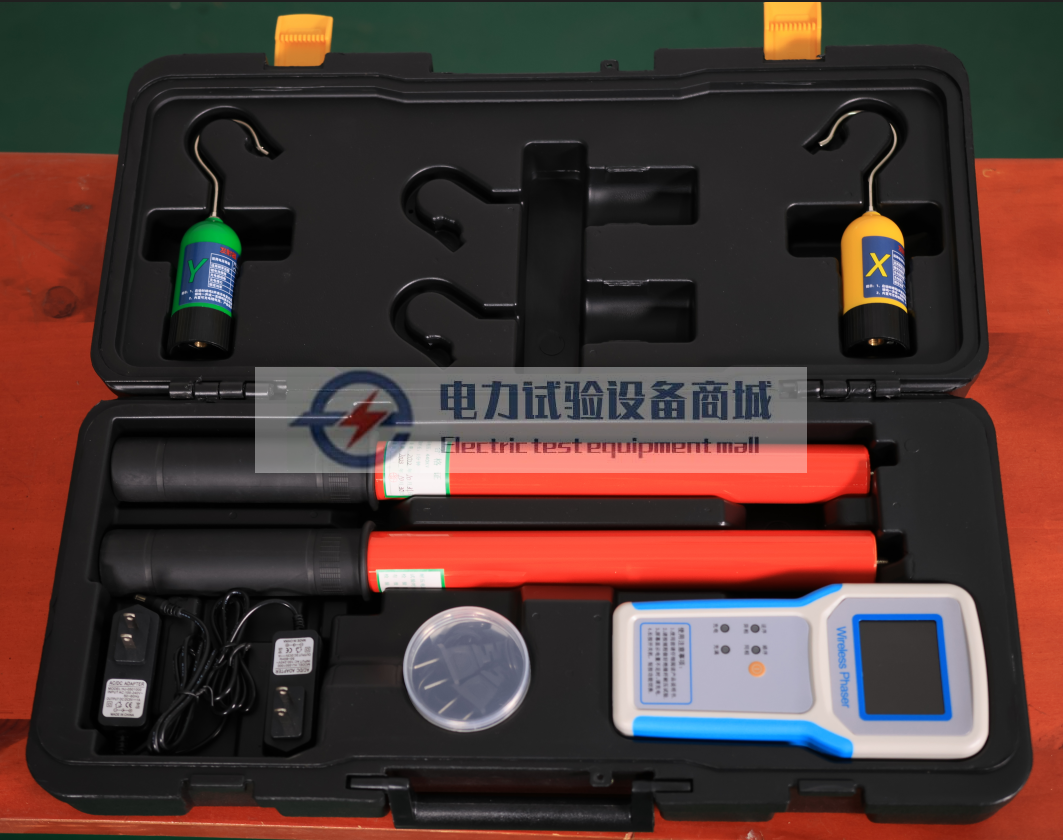

语言无线高压核相器由两大核心模块构成：

电压检测发射模块（含绝缘操作杆）：该模块负责判断线路是否带电，并实时发出导电体电压相角信号，为核相提供基础数据支持。

电压检测与信号接收比较模块（含绝缘操作杆）：此模块接收并处理发射模块传来的信号，通过语音播报的方式清晰指示相位关系，确保操作人员能够直观、准确地获取核相结果。

操作流程：

将发射装置置于被测电网导电体上，启动电压检测与信号发射功能。

将接收装置置于另一被测电网导电体上，接收并比较相位信号。

若两电网相位相同，设备将重复播报“相位相同”；若相位不同，则播报“注意，相位不相同”，以提醒操作人员注意。

绝缘操作管特性：
选用军工企业生产的防潮绝缘管，严格符合IEC/1C78标准，具备出色的防潮、耐高压、抗冲击及抗弯性能，确保操作过程中的安全可靠。

产品标准遵循：
本产品全面符合国家GB13398-92、GB311.1-311.6-8、3DL408-91标准，以及国家新颁布的电力行业标准《带电作业通用技术条件 DL/T971-2005》的各项要求。

三、技术参数详解

电压检测范围：支持6～10kV、6～35kV、6～110kV等多种电压等级，满足不同电力系统的核相需求。

无线传输距离：≥15米，确保在复杂环境下仍能稳定传输信号。

同相判定标准：采用A级标准，即相角差≤30°时判定为同相，确保核相结果的准确性。（注：《规程》规定相角差≤30°为A级同相，相角差≤60°为B级同相）

使用环境条件：适用于0℃～40℃的温度范围，相对湿度≤85%的环境，确保设备在各种气候条件下均能正常工作。

工作频率范围：50～60Hz，与电力系统标准频率相匹配，确保测量精度。

工作电源：采用9V干电池供电，常规使用下续航时间可达一年半以上，降低维护成本。

产品重量：仅1.5kg，轻便易携，便于现场操作与携带。
