无局放变频串联谐振试验装置产品简介

一、产品概述

无局放变频串联谐振试验装置是一款专为高压电工设备及绝缘材料设计的无局部放电工频试验电源，主要用于检验绝缘材料、绝缘结构及电工产品（如变压器、互感器、避雷器、电缆等）的工频耐压水平。该装置通过变频谐振技术，实现高效、精准的耐压试验，同时确保试验过程中局部放电量极低，满足电力运行、电工制造、科研及高校等领域对高压设备绝缘性能的严格检测需求。

二、产品别称

无局放交流耐压谐振装置

变频谐振耐压试验设备

串联谐振变压器

电气设备变频串联谐振耐压装置

串联谐振试验系统

三、核心应用场景

高压设备耐压与局放试验：

变压器、GIS（气体绝缘开关设备）、互感器、开关、套管、避雷器、电缆等设备的局部放电检测及交流耐压试验。

绝缘材料性能验证：

绝缘结构、电工产品的工频交流耐压测试，评估其绝缘强度及可靠性。

多领域适用：

电力运行部门、电工制造企业、科研院所及高等院校的实验室及现场检测。

四、产品核心优势

超低局放设计：

成套装置局放量≤5pC（可定制≤2pC），确保试验环境无干扰，结果精准可靠。

高性能绝缘结构：

外壳采用环氧树脂浇注与玻璃丝缠绕工艺，无晕高压绝缘外筒，保障高压环境下的安全运行。

全面保护功能：

集成过压、过流、闪络保护，阻抗低，可靠性高，避免设备损坏风险。

智能化操作体验：

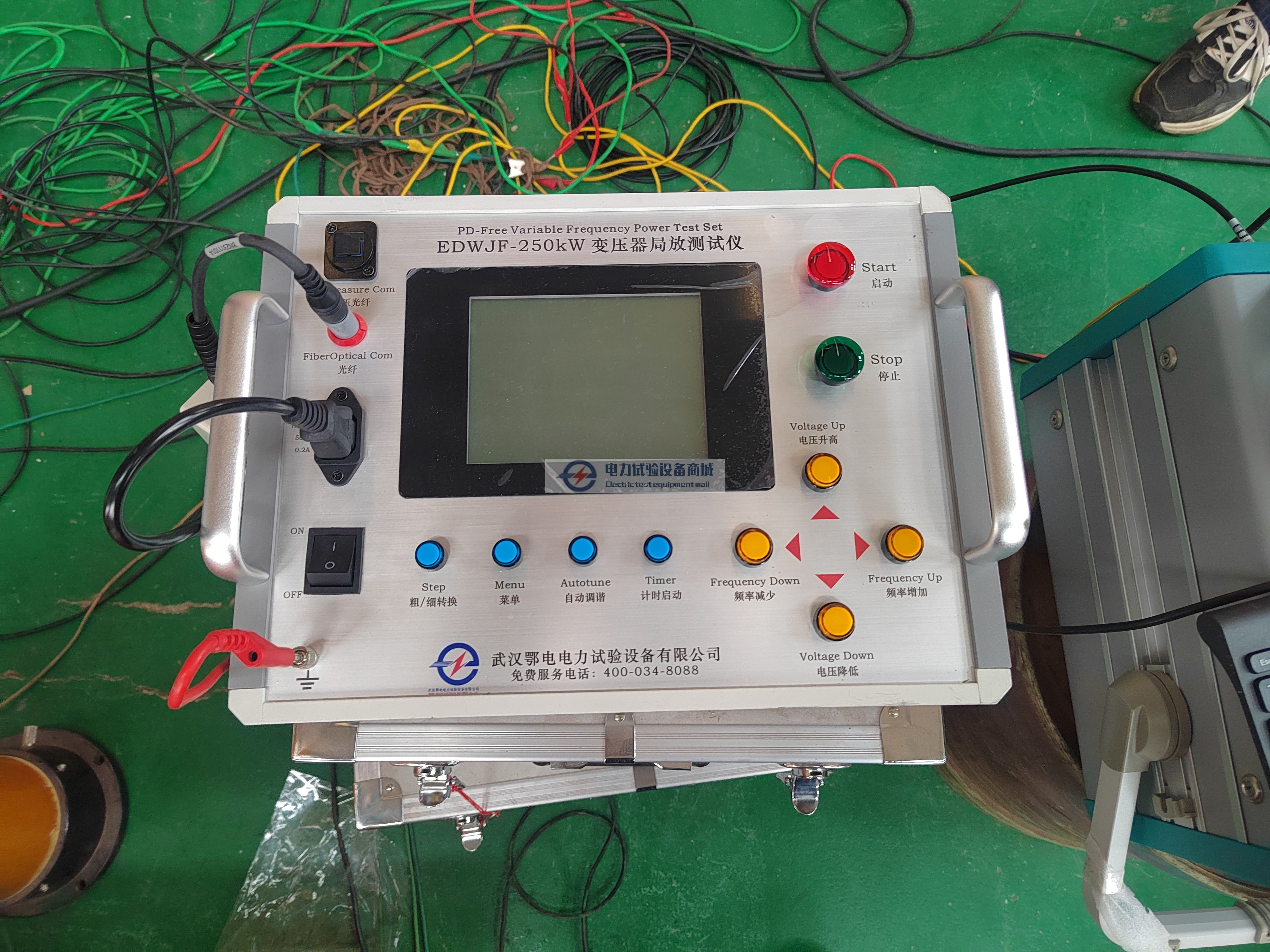

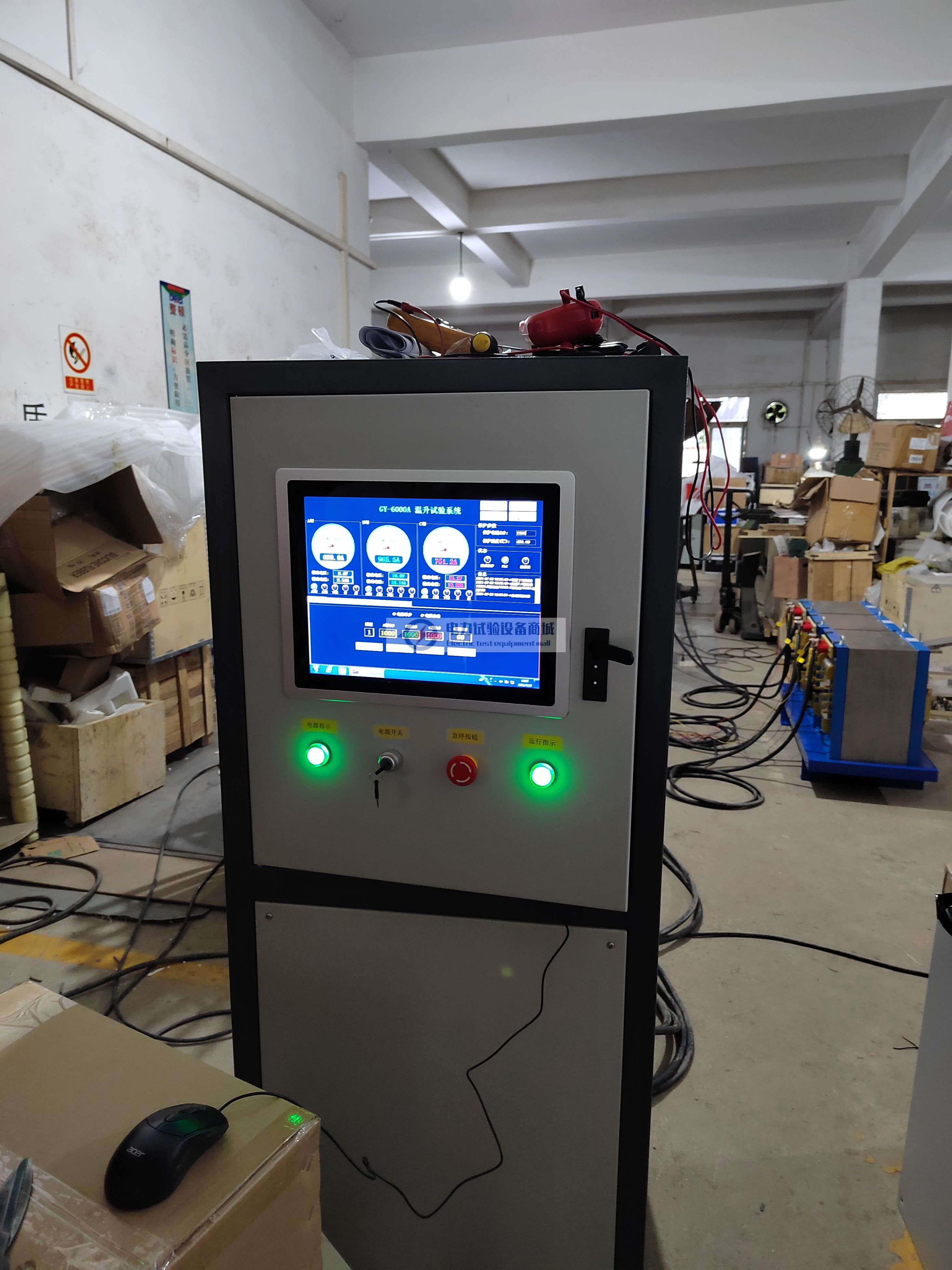

工频智能测控系统实现自动化控制与保护，光纤通讯隔离高低压回路，确保操作安全。

实时监测与数据分析：

试验过程自检、状态显示、数据报表管理，支持高压U/T、I/T曲线绘制，便于结果分析与存档。

轻量化均压设计：

均压罩采用铝板模具成型，表面光滑、重量轻、安装便捷，优化电场分布。

五、关键技术参数

参数项                   规格说明

额定输入电压    三相380V±10%，50Hz

局放水平               额定电压下≤5pC（可定制≤2pC）

输出电压稳定度  ≤1.0%

电压指示误差   ≤1.0%

噪声水平                ≤65dB

持续运行时间     额定电压/电流下连续运行60min（可定制更长时长）

过压能力                1.1倍额定电压下持续60s，无闪络、绝缘击穿或损坏

六、产品价值总结

无局放变频串联谐振试验装置以低局放、高安全、智能化为核心，为高压设备及绝缘材料的耐压试验提供高效解决方案。其广泛应用于电力、制造、科研及教育领域，助力用户提升检测效率、降低试验风险，是保障电气设备绝缘性能的必备工具。
