变压器能效测试装置操作简要说明

一、前期准备

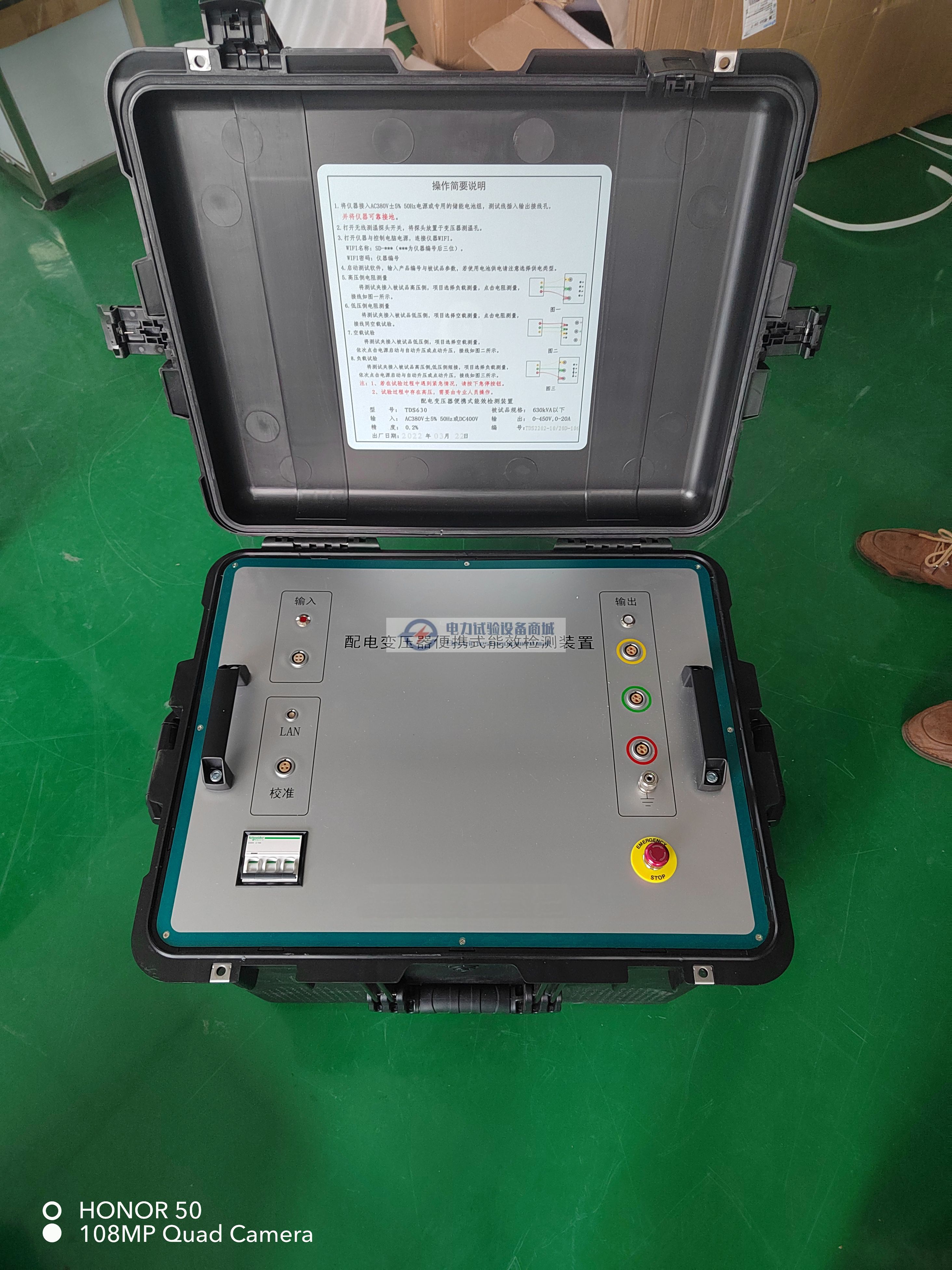

电源接入：将仪器接入 AC380V±5%、50Hz 电源，或使用专用储能电池组供电；把测试线插入输出接线孔，确保仪器可靠接地。

测温探头设置：打开无线测温探头开关，把探头放置在变压器测温孔内。

设备与电脑连接：开启仪器和控制电脑电源，连接仪器 WIFI。

WIFI 名称：SD-（为仪器编号后三位）

WIFI 密码：仪器编号

二、软件操作

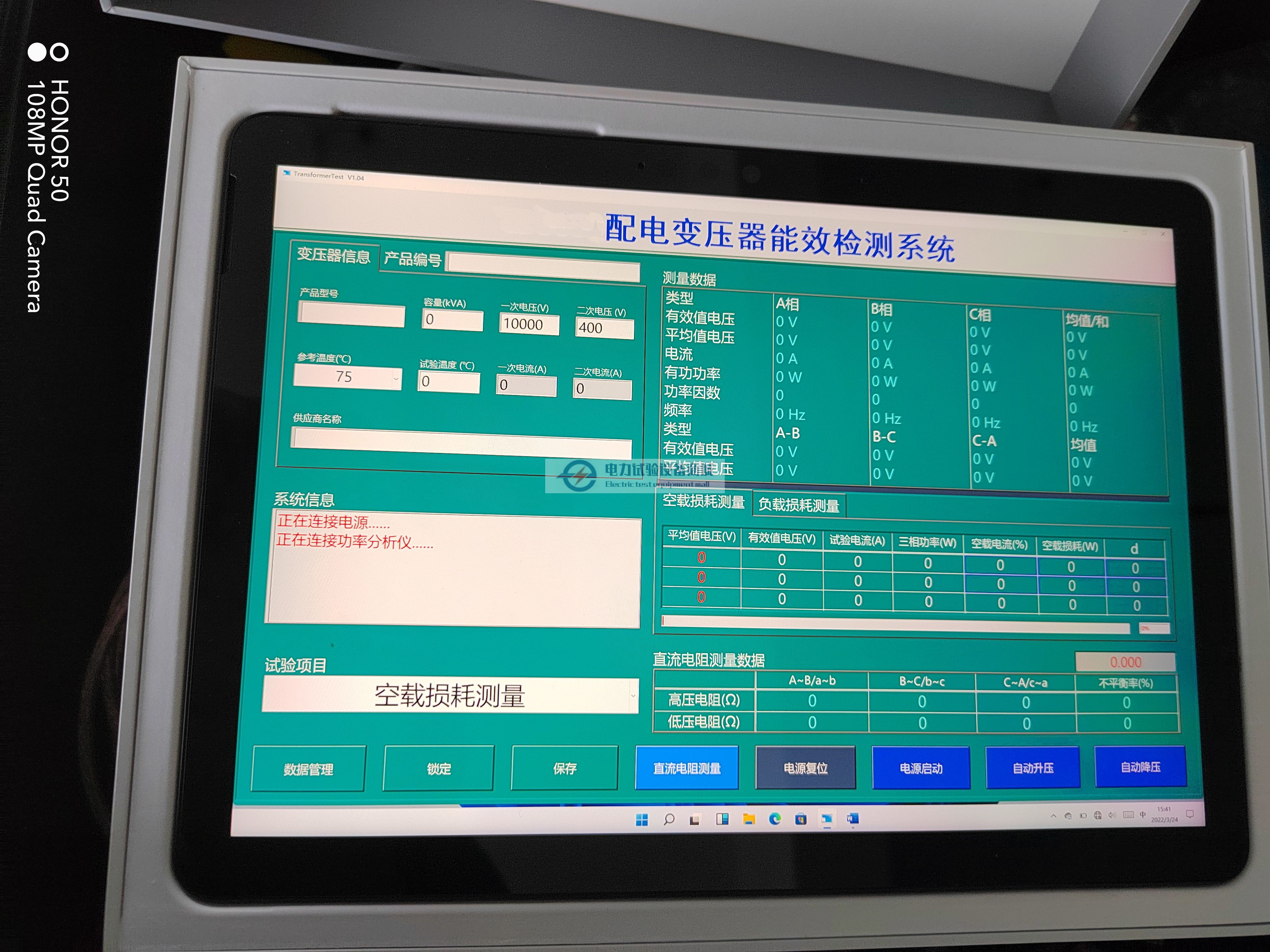

启动测试软件，输入产品编号与被试品参数。若使用电池供电，需在软件中选择相应供电类型。

三、电阻测量

高压侧电阻测量：把测试夹接入被试品高压侧，在软件项目中选择“负载测量”，点击“电阻测量”。

低压侧电阻测量：将测试夹接入被试品低压侧，软件项目选“空载测量”，点击“电阻测量”，接线方式同空载试验。

四、空载试验

把测试夹接入被试品低压侧，软件项目选择“空载测量”，依次点击“电源启动”“自动升压”或“点动升压”。

五、负载试验

将测试夹接入被试品高压侧，低压侧短接，软件项目选择“负载测量”，依次点击“电源启动”“自动升压”或“点动升压”（接线参考图三）。

六、注意事项

试验过程中若遇紧急情况，立即按下急停按钮。

试验涉及高压，必须由专业人员操作。
