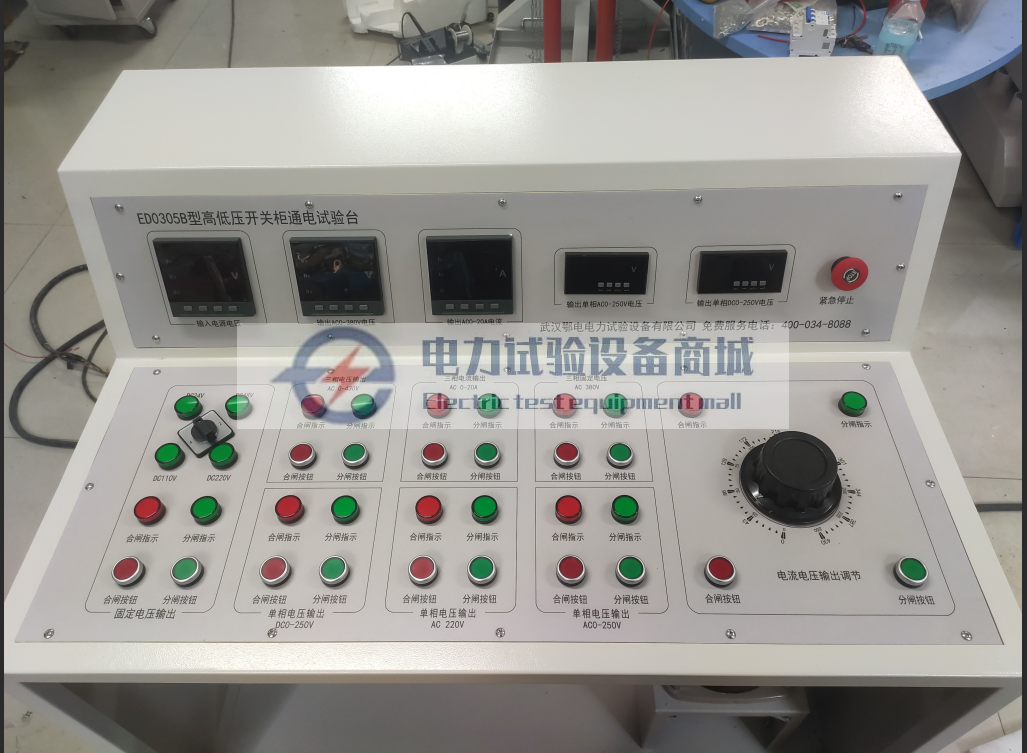

高压开关柜通电试验台使用说明

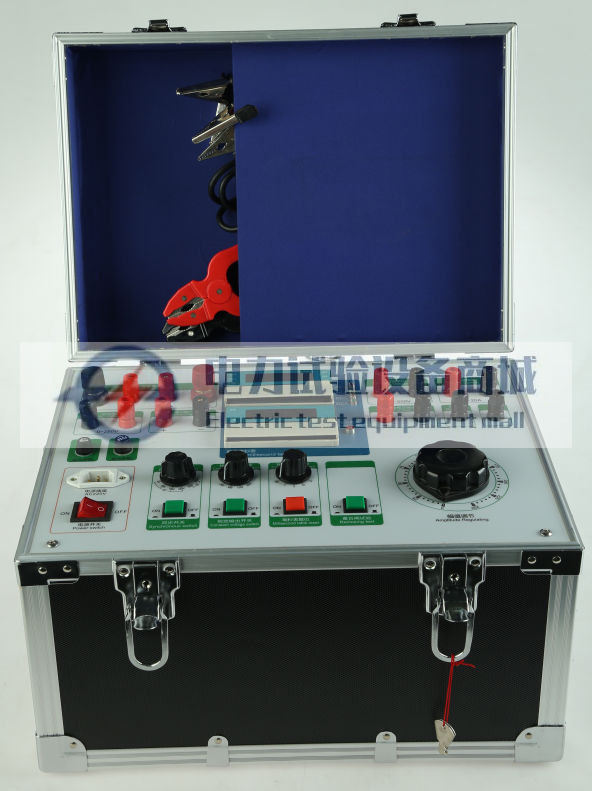

一、产品概述
高压开关柜通电试验台专为高低压开关柜生产厂家设计，用于出厂前对开关柜进行各项通电试验。可提供多种交、直流电源，助力检测工作，提升效率。
二、技术参数
输入电源：三相四线 AC 380V
输出电压及电流
单相 DC 24V 输出（固定值）一组
单相 DC 48V 输出（固定值）一组
单相 DC 110V 输出（固定值）一组
单相 DC 220V 输出（固定值）一组
三相 AC 380V 输出（固定值）一组
单相 AC 0 - 250V 输出一组
单相 DC 0 - 250V 输出一组
三相交流电流输出 AC 0 - 20A 一组
单相 AC 22V 输出（固定值）一组
三相 AC 0 - 430V 一组
外形尺寸：10007001300mm
重量：75KG
三、功能说明
特殊控制与保护：技术参数中 1、5 - 8 项分别由独立接触器控制，输出线接线柱前串接 20A 断路器作短路保护。此 1、5 - 8 项不能同时使用且无互锁，使用时需注意。
操作限制：每次进行交流合分闸与直流合分闸操作只允许一组输出。
四、操作说明
（一）三相交流电流 0 - 20A 输出操作
逆时针调调压器手柄至零位（用力适度，能旋动即可）。
合上背板断路器，面板仪表点亮，调节转换开关检查输入三相电压平衡。
按下启动按钮，启动指示灯亮，停止指示灯灭。
顺时针缓缓调节调压手柄至所需输出电流。
试验完成，逆时针缓缓调节调压手柄至零位。
按下停止按钮，合闸指示灯灭，分断交流电压输出。
（二）交流电压 0 - 250V 输出操作
逆时针调调压器手柄至零位（用力适度，能旋动即可）。
合上背板断路器，面板仪表点亮，调节转换开关检查输入三相电压平衡。
按下启动按钮，启动指示灯亮，停止指示灯灭。
顺时针缓缓调节调压手柄至所需输出电压。
试验完成，逆时针缓缓调节调压手柄至零位。
按下停止按钮，合闸指示灯灭，分断交流电压输出。
（三）直流电压 0 - 250V 输出操作
逆时针调调压器手柄至零位（用力适度，能旋动即可）。
合上背板断路器，面板仪表点亮，调节转换开关检查输入三相电压平衡，将固定电压转换开关转至 0 位。
按下交流电压启动按钮，启动指示灯亮，停止指示灯灭。
顺时针缓缓调节调压手柄至所需输出电压，在固定直流电压表读取数值。
试验完成，逆时针缓缓调节调压手柄至零位。
按下交流电压停止按钮，合闸指示灯灭，分断交流电压输出。
（四）固定交流电压 380V 输出操作
合上侧板断路器，面板仪表点亮，调节转换开关检查输入三相电压平衡。
按下启动按钮，启动指示灯亮，停止指示灯灭，接线柱输出 AC380V 交流电压。
试验完成，按下停止按钮，合闸指示灯灭，分断交流电压输出。
（五）固定直流电压输出操作
合上背板断路器，面板仪表点亮，调节转换开关检查输入三相电压平衡。
将固定电压转换开关转至适当位置：
1 位输出 DC24V
2 位输出 DC48V
3 位输出 DC110V
4 位输出 DC220V
按下启动按钮，启动指示灯亮，停止指示灯灭，接线柱输出直流电压。
试验完成，按下停止按钮，合闸指示灯灭，分断交流电压输出。
（六）交流分合闸电压输出操作
逆时针调调压器手柄至零位（用力适度，能旋动即可），将分合闸线圈接至相应接线柱。
合上背板断路器，面板仪表点亮，调节转换开关检查输入三相电压平衡。
按下启动按钮，启动指示灯亮，停止指示灯灭。
顺时针缓缓调节调压手柄至所需输出电压。
分闸试验按绿色按钮，分闸线圈有电压，操作要点动。
合闸试验按红色按钮，合闸线圈有电压，操作要点动。
试验完成，逆时针缓缓调节调压手柄至零位。
按下停止按钮，合闸指示灯灭，分断交流电压输出。
（七）直流分合闸电压输出操作
逆时针调调压器手柄至零位（用力适度，能旋动即可），将分合闸线圈接至相应接线柱。
合上背板断路器，面板仪表点亮，调节转换开关检查输入三相电压平衡，将固定电压转换开关转至 0 位。
按下直流电压启动按钮，启动指示灯亮，停止指示灯灭。
顺时针缓缓调节调压手柄至所需输出电压。
直流分闸试验按红色按钮，分闸线圈有电压，操作要点动。
直流合闸试验按绿色按钮，合闸线圈有电压，操作要点动。
试验完成，逆时针缓缓调节调压手柄至零位。
按下直流电压停止按钮，合闸指示灯灭，分断直流电压输出。
五、注意事项
试验时，机壳必须可靠接地。
试验期间，设备面板及周围不得堆放无关物品。
使用前检查电源电压：AC380V±10% 50Hz。
注意防潮、防油污。
试验前确认被测设备线路连接正确，且与其他带电设备断开。
