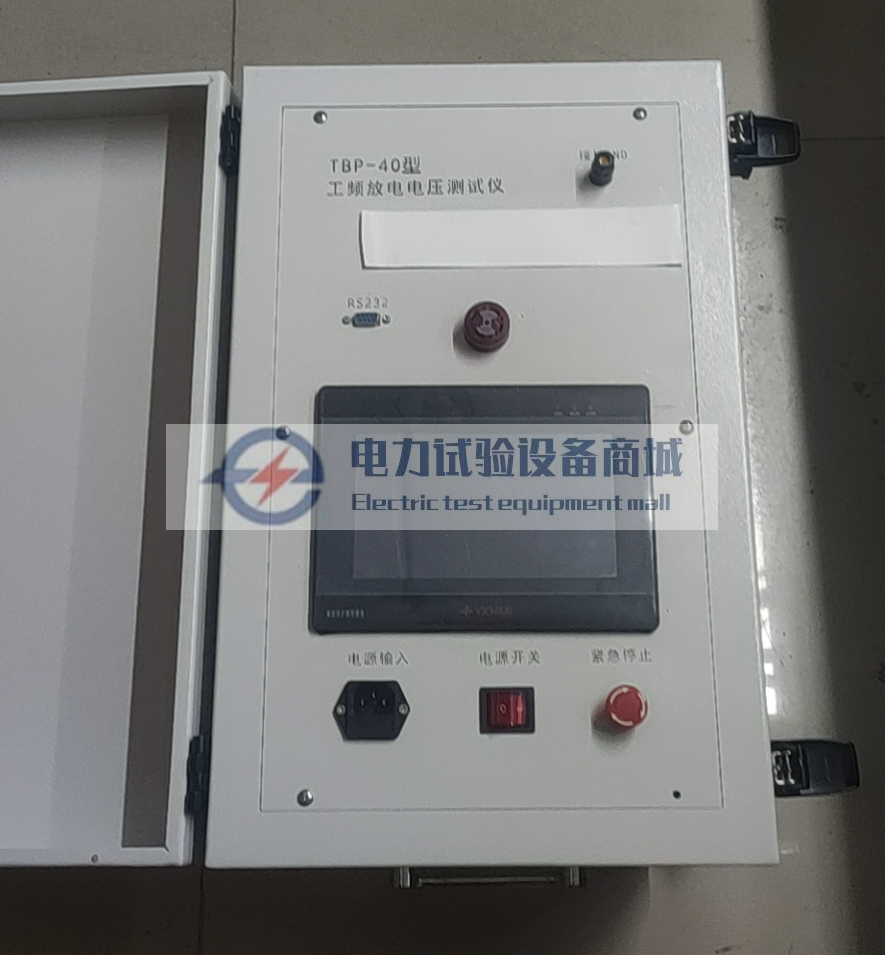

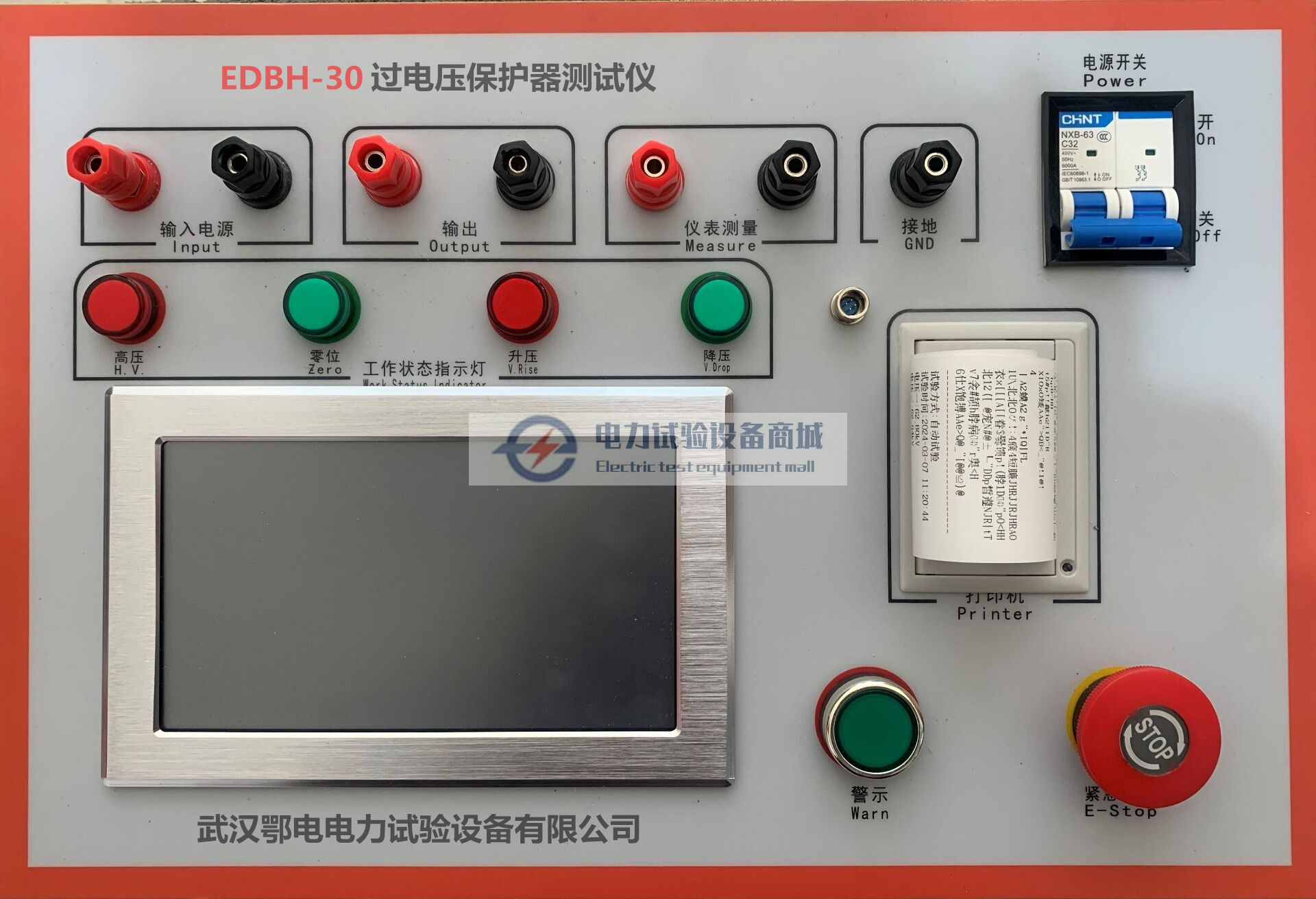

过电压保护器测试仪详细介绍

一、产品概述

过电压保护器测试仪作为一款广泛应用于各类电气设备工频放电电压测试的专业仪器，在对带间隙的氧化锌过压保护器（也被称为避雷器或 TBP）进行工频放电电压测试方面，展现出了卓越且独特的功效。

该测试仪由武汉国瑞中源科技有限公司精心研制开发，是一款创新型产品。它采用了新型特殊电路，能够对试验电压波形进行实时、精准的监测。同时，高效采集电流回路中的放电脉冲信号，凭借先进的算法自动判断间隙放电情况，精准锁存放电瞬间的电压峰值。一旦检测到放电，会立即发出清晰的声音报警信号，及时提示试验者，并迅速切断试验电源，有效保护试品和试验设备，避免因过流而遭受损坏。

这款测试仪将工频高压电源、测量系统以及控制系统高度集成，浓缩于一个机箱之中。具备体积小巧、重量轻盈、防震耐摔的显著优点，操作过程简单易懂，携带极为方便，无论是实验室环境还是现场测试场景，都能轻松应对。

二、技术指标详解

输出参数：输出电压范围为 0 - 40KV（有效值），输出电流范围为 0 - 25mA，能够满足多种不同规格过电压保护器的测试需求。

检测放电方式：运用波形检测和付立叶变换方式，这两种方式相结合，能够全面、准确地捕捉放电信号，确保检测结果的可靠性。

准确度：电压测量准确度为±（读数×2% + 0.1），电流测量准确度为±（读数×2% + 0.1），高精度的测量为试验数据的准确性提供了坚实保障。

高压切断时间：小于 0.2 秒，在检测到放电时能够迅速切断高压电源，最大程度保护试品和设备安全。

分辨率：电压分辨率达到 0.01KV，电流分辨率为 0.01mA，精细的分辨率使得测量结果更加精确，能够捕捉到微小的变化。

输入电源：支持 180V～270VAC，50Hz/60Hz±1%的输入范围，既可以使用市电供电，也适用于发电机供电，适应不同的现场电源条件。

计算机接口：配备标准 RS232 接口，方便与计算机进行数据传输和通信，便于数据的存储、分析和处理，实现测试过程的自动化和智能化。

环境适应性：能够在 -10℃～50℃的环境温度下正常工作，相对湿度小于 90%的环境中稳定运行，具有较强的环境适应能力，满足多种复杂环境下的测试需求。

三、性能特点剖析

高精度自动化测量：仪器通过波形检测和付立叶变换方式对放电电流进行实时监测。一旦监测到放电电流，立即精准记录此刻的高压值，并在 0.2s 内迅速切断高压电源。这种高精度的检测和快速的响应机制，确保了测试结果的准确性，同时为自动化测量提供了便利条件。

全触摸大屏操作：采用全触摸液晶显示屏，拥有超大全图形操作界面，每个操作过程都清晰直观地展示在屏幕上。操作人员无需额外的专业培训，只需轻轻触摸屏幕，即可轻松完成整个测试过程，大大提高了操作效率和便捷性。

智能自动测量：仪器操作简便，数据的测量过程在微处理器的精确控制下自动完成，无需人工干预。这不仅减少了人为因素对测量结果的影响，还提高了测试的效率和准确性，使测试过程更加稳定可靠。

一体化便携设计：一体化机型设计，将高压电源内置其中，极大地方便了现场测试工作。减少了现场接线的工作量和复杂度，节省了测试准备时间，提高了现场测试的效率。

可靠的高压保护：具备完善的高压保护功能，当试品出现短路、击穿情况或者高压电流发生波动时，仪器能够以短路方式高速切断输出，有效保护试品和试验设备免受损坏，确保测试过程的安全可靠。

多重防误操作设计：为了防止误操作，仪器提供了多种防护措施。实时监视电压和电流的变化情况，让操作人员随时掌握测试状态；接线端子高低压分明，避免接线错误；缓速升压、迅速降压的操作方式，以及声音报警功能，进一步保障了操作的安全性。

卓越抗震性能：仪器采用独特的抗震设计，经过精心打造，能够耐受强烈的长途运输震动和颠簸，即使在运输过程中也不会损坏，保证了仪器在到达测试现场后能够正常工作。

专用高压电缆：配备的高压电缆为耐高压绝缘导线，为了确保测量结果的精确性，在使用时请将电缆悬空，避免与其他物体接触产生干扰。

如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：4000348088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
