电缆交流耐压测试仪的介绍

一、技术原理

电缆串联谐振试验装置通过调节电源频率，使电抗器与被试电缆电容形成谐振回路，在被试品上产生高电压大电流。其核心原理如下：

谐振条件：当电源频率 f 满足 f=2πLC1 时，电抗器 L 与被试电缆电容 C 发生串联谐振，此时回路阻抗最小，电压全部加在被试品上。

波形控制：采用SPWM数字式波形发生芯片，频率分辨率达16位，在20～300Hz范围内可精细调节至0.1Hz，确保输出波形为正弦波，畸变率＜1%。

功率模块：使用先进的IPM（智能功率模块），集成驱动、保护功能，在最小重量下实现高效能量转换，保障设备稳定性和安全性。

二、装置构成

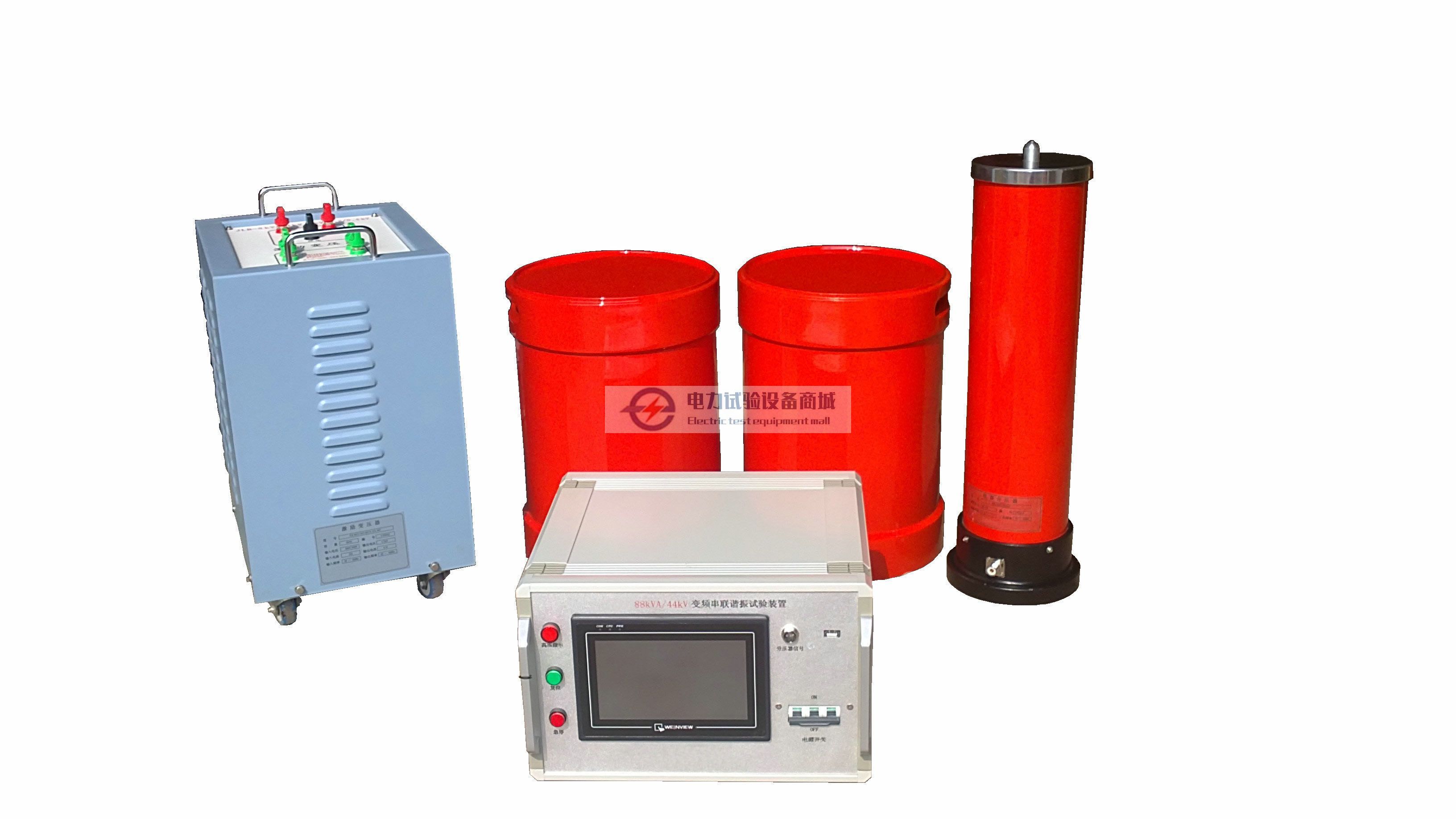

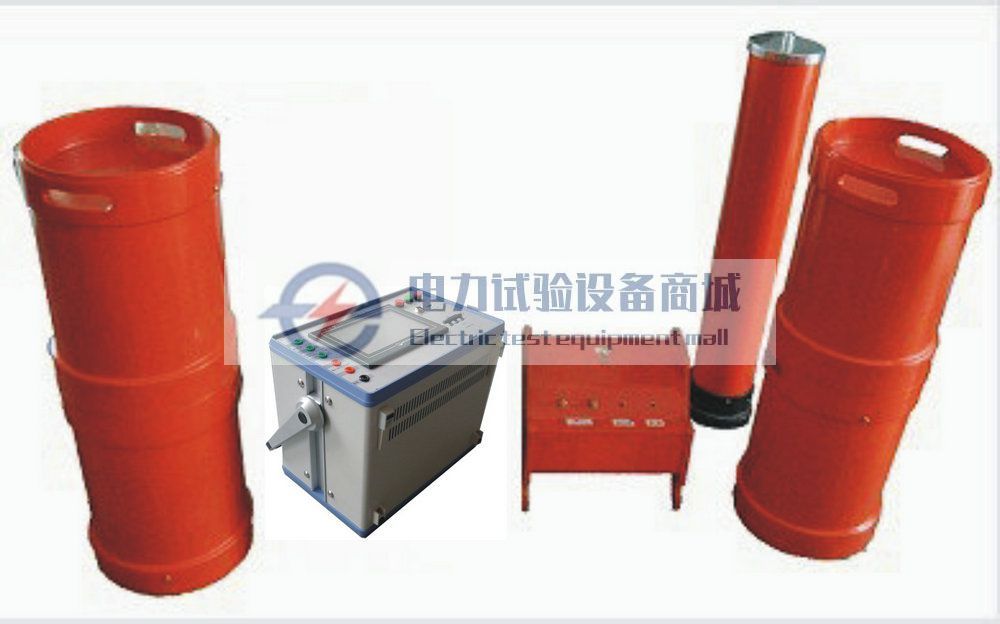

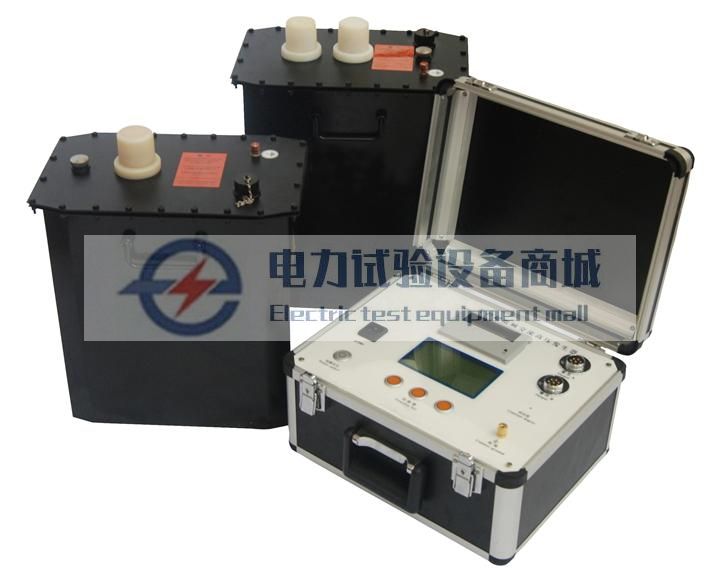

电缆串联谐振试验装置由以下核心部件组成：

调频调压电源：提供可调频率和电压的激励信号，支持220V单相或380V三相电源输入，适应现场供电条件。

励磁变压器：将电源电压升压至试验所需电压等级，同时隔离高压与低压侧，保障操作安全。

电抗器：

35kV及以下电缆：采用干式环氧浇注电抗器，重量轻（单件≤30kg）、体积小，便于现场搬运。

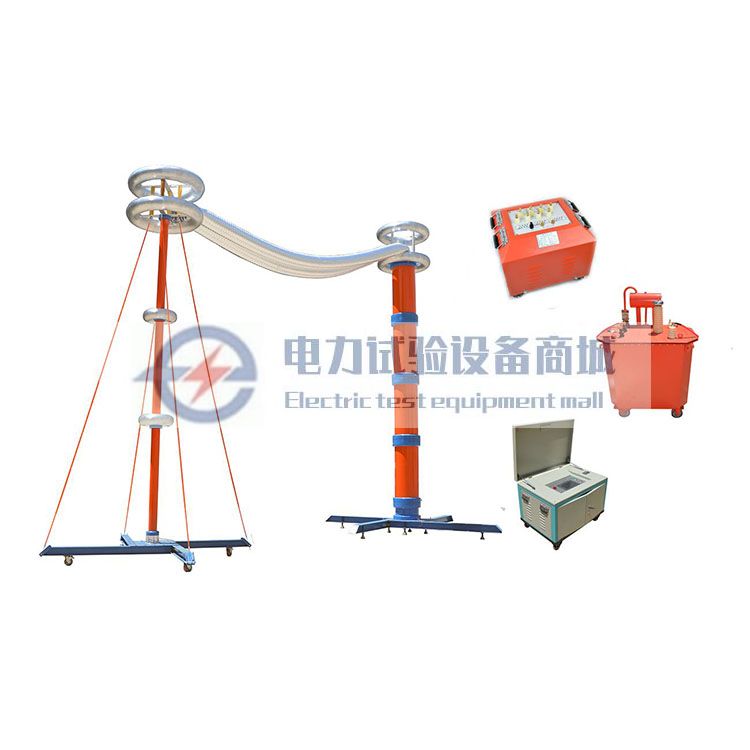

110kV及以上电缆：使用油浸式电抗器，单体重量可能超过100kg，可选配专用小型电动吊车辅助搬运。

电容分压器：用于精确测量被试品上的电压，确保试验电压符合标准要求。

控制箱：集成操作界面、保护功能及数据记录模块，支持手动/自动模式切换，具备过压、过流、放电保护等功能。

三、功能特点

便携性设计：

35kV及以下电压等级装置采用模块化设计，单件重量≤30kg（单人可搬运），两件组合重量≤60kg（双人可搬运），适应现场狭窄空间作业。

110kV及以上电压等级装置配备电动吊车，解决大重量电抗器搬运难题。

宽电压适用性：支持10kV、35kV、110kV、220kV、330kV电缆耐压试验，覆盖主流电缆电压等级。

高效试验能力：通过谐振原理，在较小电源容量下产生高电压，降低对现场供电设备的要求。

安全保护机制：

过压保护：设定试验电压阈值，超限时自动切断电源。

过流保护：监测回路电流，异常时立即停机。

放电保护：试验结束后自动放电，确保残余电荷安全释放。

失谐保护：频率偏离谐振点时自动调整或停机，防止设备损坏。

操作便捷性：

支持手动/自动模式，自动模式下可预设试验程序（升压速度、加压时间等），实现一键操作。

实时显示试验电压、电流、频率等参数，便于监控和记录。

四、操作要点

试验前准备：

检查设备外观，确认无损坏或松动部件。

测量被试电缆绝缘电阻，确保符合试验要求。

按说明书连接试验回路，注意高压端与接地端接线正确性。

设置试验参数（电压、时间、频率等），并复核确认。

试验过程：

启动设备，缓慢升压至试验电压，观察泄漏电流变化。

耐压期间保持电压稳定，监测试品状态（如有无放电、异响）。

异常时立即停机，排查原因（如试品击穿、接线松动）。

试验后处理：

降压至零后断电，对电容性试品充分放电（≥5分钟）。

记录试验数据（电压、电流、时间、试品状态等），分析试验结果。

清理设备，妥善保管各部件，避免受潮或机械损伤。

五、标准支持

电缆串联谐振试验装置符合以下国家标准和行业标准：

GB50150-2006：《电气装置安装工程电气设备交接试验标准》

DL/T849.6-2004：《电力设备专用测试仪器通用技术条件 第6部分：高压谐振试验装置》

DL/T596-1996：《电力设备预防性试验规程》
