电抗器综合测试台试验项目操作指南

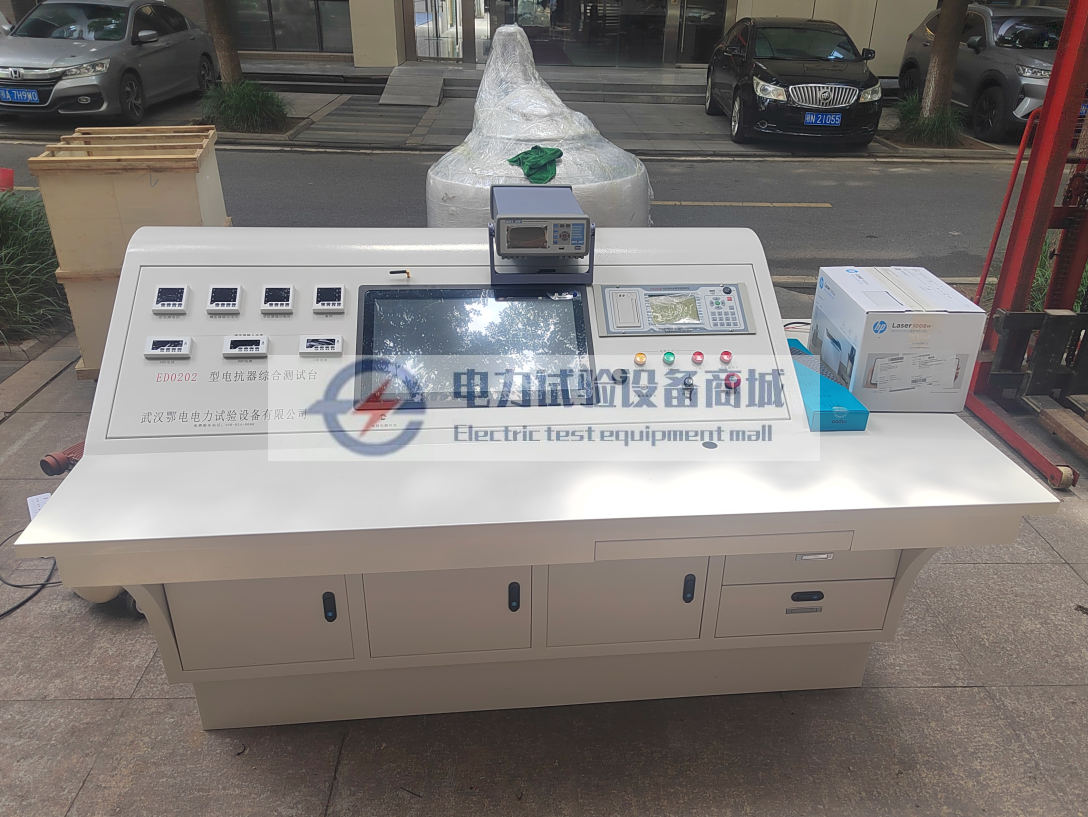

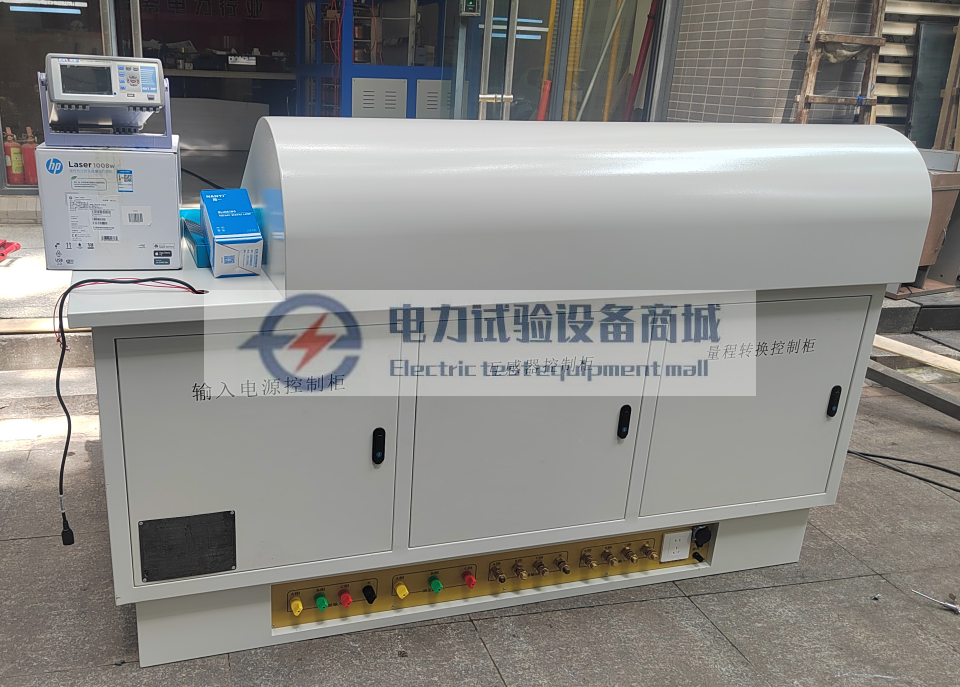

电抗器综合测试台是用于电抗器性能测试的专业设备，可完成直流电阻测试、负载损耗测试等关键试验项目。以下是详细操作步骤及说明：

一、直流电阻测试

目的：测量电抗器绕组的直流电阻，验证其导通性能及电阻值是否符合标准。

操作步骤：

进入试验界面

点击菜单栏或工具栏的“直流电阻测试”选项，进入试验界面。

选择分接档位及相别

在试验操作栏中选择对应分接档位（如第一分接、第二分接）和相别（如A相、B相、C相）。

或直接在试验结果显示区点击对应分接档位和相别，使其变为深绿色（表示选中）。
示例：选择第二分接的BC相进行测试。

选择电流试验档位

在下拉列表框中选择合适的电流档位（如1A、5A、10A等）。

输入测试温度

输入测试时电抗器绕组的温度（用于温度校正）。

开始试验

点击“开始试验”按钮，系统弹出试验进程对话框，设备开始充电。

充电及测量

充电进度条达到100%后，显示当前测量的电阻值。

锁定结果

点击“锁定”按钮，保存最后一次显示的电阻值至数据库，设备开始放电消弧处理。

显示结果

试验结果自动显示在界面中，完成本次试验。

如需测试其他档位或相别，重复上述步骤。

二、负载损耗测试

目的：测量电抗器在额定电流下的负载损耗，验证其热性能及效率。

操作步骤：

1. 进入试验界面

点击菜单栏或工具栏的“负载损耗测试”选项，进入试验界面。

界面分为三部分：试验结果区域、控制面板区域、试验参数输入区域。

2. 输入试验参数

测试方法：

双瓦特表法（2个电流互感器）或三瓦特表法（3个电流互感器）。

电压互感器变比：

若接入电压互感器，设置为高压侧/低压侧比值；若未接入，设置为1.0000。

电流互感器变比：

内特性试验：自动设置（选择电流档位后）。

外特性试验：手动输入高压侧/低压侧比值（如60A/5A=12.000）。

电流档位：

内特性试验：选择接近试验电流的档位（如测试5.77A电流，选择10A档）。

外特性试验：无需设置。

试验电流：输入高压侧额定电流值。

保护电流/电压：设置超限保护阈值。

环境温度：输入当前环境温度（用于负载温度换算）。

测电阻时温度：输入绕组电阻测量时的温度。

校正温度：输入需换算的额定温度（如75℃）。

高压/低压线电阻：输入绕组线电阻值（高压单位：Ω，低压单位：mΩ）。

试验性质：选择内特性试验（使用台体内互感器）或外特性试验（外接互感器）。

试验模式：选择半自动试验或全自动试验。

3. 半自动试验操作

步骤1：输入参数后，选择操作模式为“单步”。

步骤2：点击控制面板“三相电源”按钮，接通电源（指示灯亮）。

步骤3：点击“内特性试验”按钮（内特性试验指示灯亮）。

步骤4：选择电流档位（对应指示灯亮）。

步骤5：点击“开始试验”按钮，弹出负载试验界面。

步骤6：根据三相电流平均值调整输出电压：

点击“升压”按钮升压，接近试验电流时停止。

若电流不足，点击“点动升压”；若电流过高，点击“点动降压”。

步骤7：达到试验电流后，点击“锁定”保存数据。

步骤8：点击“退出”按钮，调压器降压至零位。

步骤9：依次关闭电流档位、内特性试验、三相电源按钮，试验结束。

步骤10：查看试验结果区域数据。

4. 外特性试验操作

操作步骤与内特性试验类似，但无需选择电流档位（使用外接互感器）。

5. 全自动试验操作

步骤1：输入参数后，选择操作模式为“自动”。

步骤2：点击“开始试验”按钮，系统自动完成以下步骤：

接通三相电源、内特性试验、电流档位。

通信检测正常后，自动升压至试验电流。

锁定数据并自动降压至零位。

关闭电流档位、内特性试验、三相电源，试验结束。

自动保护功能：

电压/电流超限、通信失败、计算机死机时自动保护。

注意事项：

安全操作：试验前确保设备接地良好，避免触电风险。

参数准确性：输入参数需与实际电抗器规格一致，避免测试误差。

环境条件：在规定环境温度（0℃～+40℃）下进行试验。

设备维护：定期检查测试台各部件（如互感器、调压器）是否正常。

通过以上步骤，可高效完成电抗器的直流电阻测试及负载损耗测试，确保其性能符合标准要求。
