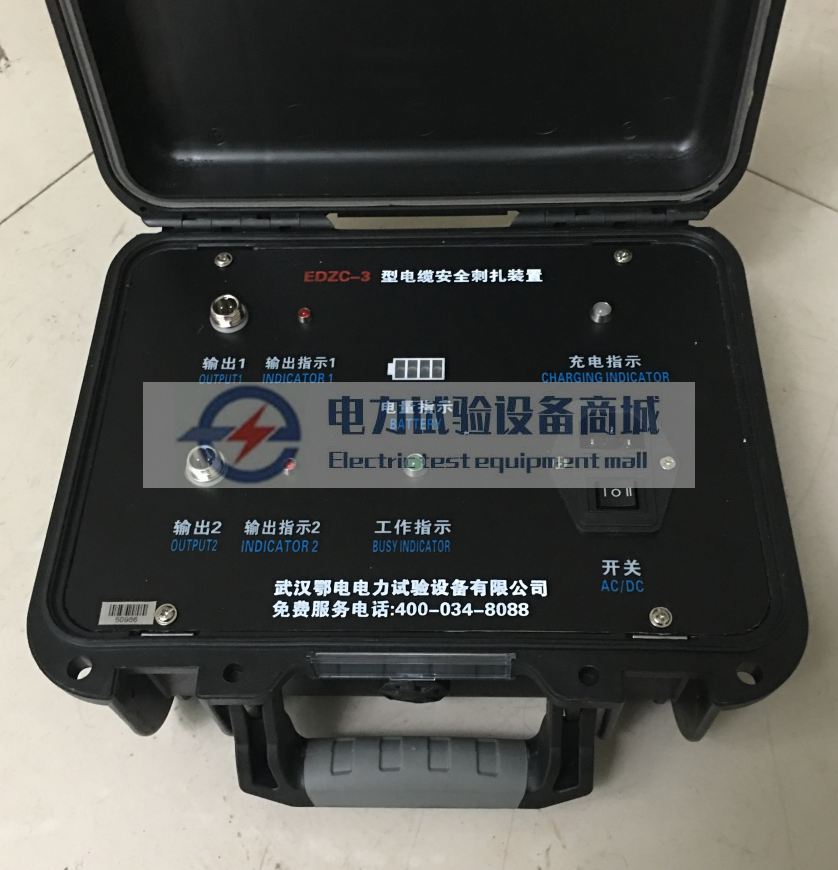

单枪电缆安全刺扎器使用手册

一、产品概述

电缆运行与维护部门传统人工试扎电缆方式危险性高。为保障供电及施工人员安全，我公司参考国外先进技术，先研制出电缆识别仪解决已知终、始端电缆鉴别问题。2002 年，针对现场技术人员提出的不明始、终端高压电缆带电鉴别及研制安全自动试扎装置的需求，我公司经广泛技术及市场调研，于 2003 年初成功研制遥控型高压电缆安全试扎装置。该系列产品能解决现场高压电缆识别及全自动试扎安全问题，杜绝扎错或锯错高压电缆导致的人身伤亡事故隐患。

二、功能特点及技术指标

（一）功能特点

试扎安全：确保试扎过程绝对安全，避免人员伤亡风险。

操作便捷：采用双键遥控，操作简单易懂，降低操作难度。

状态指示清晰：工作状态有超亮发光二极管指示，方便操作人员了解设备状态。

安全可靠：具备机械、电子多重保护设计，全方位保障设备使用安全。

便于携带：便携式结构设计，外形美观，方便在不同作业现场移动使用。

适应野外作业：内置锂离子充电电池，外附充电器，满足野外无电源环境下的使用需求。

（二）技术指标

无线遥控距离：≥3 米，保证操作人员在安全距离外进行操作。

适用电缆：适用于直径≤Φ125mm 的各种高压电缆。

重量：约 10kg（含铝合金箱及全套附件），便于携带和搬运。

外形尺寸：540×340×120mm³（含铝合金箱及全套附件），占用空间小。

三、使用方法

（一）结构示意说明

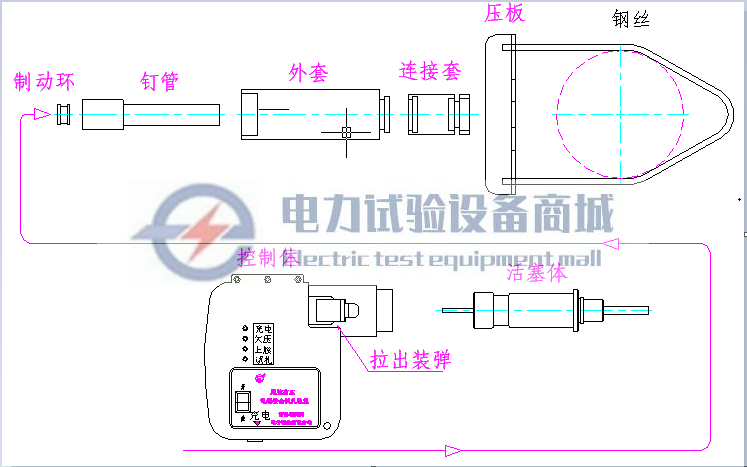

本装置基于射钉枪原理，由精密自动机械部件、先进的电子检测控制电路和机电控制部件构成。图中写有型号名称的方盒为精密自动机械及电子控制部分，用户不可拆卸，如有问题请联系公司。其他部分为用户可拆装部分，用于安装与保养。“环卡”“压板”用于与待扎高压电缆紧固连接；“钉管”“制动环”“活塞体”需每次试扎后擦拭并上润滑油保养；“充电”为充电插座与充电指示灯（充电时亮）；“欠压”为电池状态指示灯，亮时需及时充电（3 - 5 小时可充满）；“上镗”为装置工作状态指示灯，亮时可装子弹及进行试扎操作；“试扎”为装置工作状态指示灯，亮时表示已进入试扎状态。

（二）拆装、保养说明

充电保养

装置内置可充电电池，欠压时必须充电。

长时间不用时，每三个月充电一次（3 - 5 小时），防止电池损坏。

拆装保养说明

每次试扎后需进行擦拭保养，防止锈蚀影响使用。

按装配示意图拆装，用棉布（纱）认真擦拭“钉管”“制动环”“活塞体”等活动部件，去除火药颗粒，然后涂普通润滑机油，防止机件锈蚀，延长使用寿命。

（三）安装说明

打开电源开关，检查“上镗”指示灯是否亮，如不亮，同时按压遥控器上的两个键使“上镗”指示灯亮。

关闭电源开关，用配备的通杆将射钉从连接套口顶入枪管底部，拉出弹夹将子弹装入枪镗内。

将钉管伸出连接套部分正对着其它硬物完全压回连接套（端面平齐），确保可自由压回。

通过压板及合适的环卡将装置与待扎高压电缆紧固连接，保证钉管伸出连接套部分完全压回连接套（端面平齐）。根据现场环境可选择立装、吊装、横装方式。注意装置枪口应正对待扎电缆，且该电缆另一边不得有其它电缆，避免同时扎穿两根电缆造成事故。

用所配地线将环卡可靠接地，现场无地线时，可将地线接至已插入大地大于 0.3 米的接地针（附件）上。

（四）试扎操作说明

完成安装后，打开装置电源开关，“上镗”状态指示灯应亮。

操作者远离装置≥3 米。

同时按下所配遥控器的两个键，装置接受遥控指令自动试扎。试扎成功时“试扎”灯闪亮，如未闪则再按上述两键，直到“试扎”灯闪亮并听到子弹爆炸声，说明试扎完成。完成后装置会自动回到“上镗”灯亮状态，以备下次使用。

试扎完成后，先确认被扎电缆已不带电，再拆除装置，最后去掉接地线。

用配备的通杆将枪架的顶杆重新顶入枪管底部，拉出装弹夹，将弹壳退出镗外，对装置进行擦拭保养以备再用。

四、使用注意事项

严格按上述说明进行装置的保养、安装、试扎操作，确保操作规范，保障安全。

装置试验

空试验（不装弹与钉）：试扎前为检验装置工作是否正常，可进行空试扎。一人手持装置顶到硬地面、墙面或木板上，将钉管伸出连接套部分完全压回连接套（端面平齐），另一人操作遥控器同时按下两键进行空试扎试验。如成功感觉到镗内弹簧动作，证明装置正常；如不行，则仔细检查，保证装置正常后才能装弹与钢钉在高压电缆上进行试扎。

实弹试验：试扎前装好子弹和钢钉后，一人持装置顶到硬地面（砖、水泥、硬土或墙面）或厚木板上，将钉管伸出连接套部分完全压回连接套（端面平齐），另一人操作遥控器同时按下两键进行试扎试验。由于不是对带电体，持装置人不会有危险，如成功射出钢钉证明装置正常；如不行，则先仔细检查，保证装置正常后才能在高压电缆上进行试扎。

装置安全性

电子控制保证即使装置电源打开误压遥控器某一键，装置不会动作，必须同时压下遥控器上两键装置才会动作，且电源开关未打开时，装置不可能动作。

装置未在上镗状态时，精密机械控制部分保证装置不能上镗。

装置处在上镗状态时（上镗灯亮），钉管伸出连接套部分不完全压回连接套，装置不可能动作。

耗材子弹与水泥钢钉必须使用与出厂时配置的规格型号相同的产品，确保设备正常运行和使用安全。
