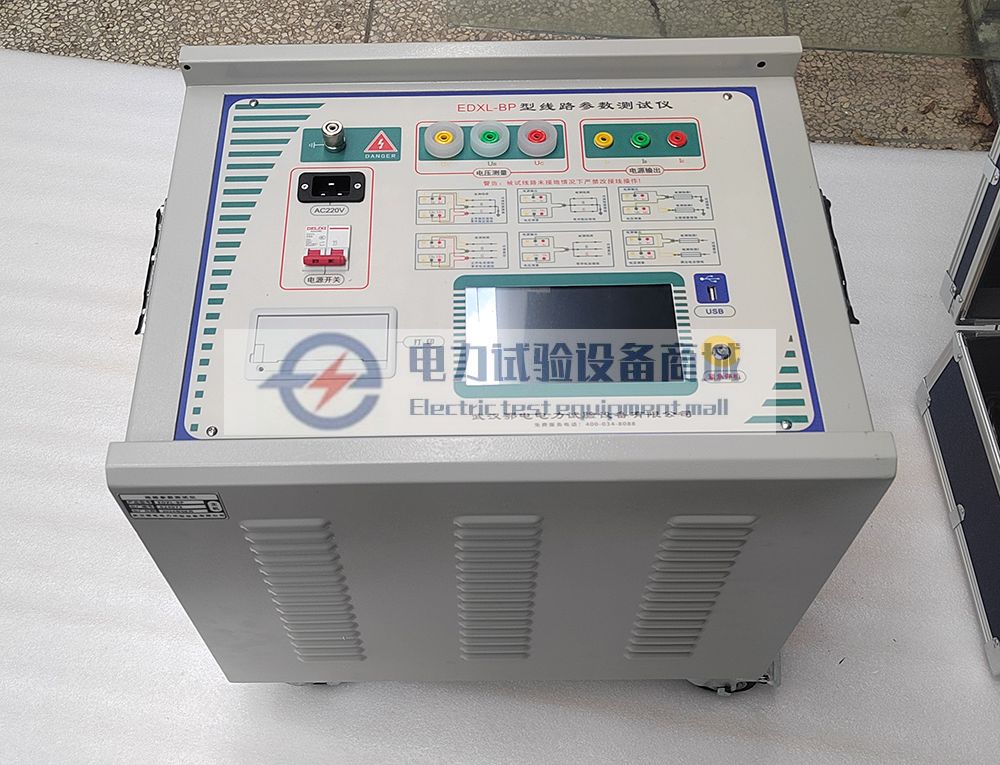

线路参数测试仪详细介绍

一、概述

异频线路参数测试仪是一款专为现场测试高压输电线路（包括架空线路、电缆线路及架空电缆混合线路）工频参数设计的高精度测试仪器。该仪器采用一体化结构，内置变频电源模块，能够变频调压输出电源，频率可调整至45Hz或55Hz，有效避开工频电场干扰，确保在强电场环境下也能进行准确测量。同时，该仪器也适用于停电后使用发电机供电的检测场合。

随着电网规模的扩大和线路走廊用地的紧张，同杆多回架设的情况日益普遍，输电线路间的耦合愈发紧密，导致测试时干扰增强，影响测试准确性和仪器设备安全。针对这一问题，我们研发了新一代输电线路异频参数测试系统，该系统集成了变频测试电源、精密测量模块、DSP高速数字处理芯片及独有的国家专利技术抗感应电压电路，有效消除强干扰，保障仪器安全，实现快速、准确的测量。

二、仪器特点

一体化结构，轻便易携：

仪器内部高度集成化，将传统测量方法中的大量设备器材集成于一体化主机箱内，体积小、重量轻，为试验提供便捷手段。

接入电源简单：

仅需接入市电220V电压即可完成所有测量过程，解决了现场380V电压接入不便的问题。

超强抗感应电压能力：

采用独特专利技术（专利号：201020687669.X）抗感应电压电路，能承受更高感应电压，确保在上万伏高感应电压下正常工作。

变频技术，精准测量：

自带变频电源模块，频率可调，结合数字滤波技术，有效避开工频干扰，实现高精度、准确可靠的测量。

DSP高速处理器：

采用专业DSP快速数字信号处理器，提升运算处理能力，确保测量数据精准快速。

操作简单：

外部接线简便，正序阻抗、零序阻抗、正序电容、零序电容等测量仅需一次接入被测线路引下线即可完成，避免改接线时的感应电压伤害。

海量数据存储：

配备日历芯片和大容量存储器，按时间顺序保存检测结果，支持历史记录查看和打印输出。

科学先进的数据管理：

数据可通过U盘导出，使用专用软件在PC机上查看和管理数据，生成工作报告。

全触摸超大液晶显示：

配备高端全触摸液晶显示屏，中文菜单显示操作步骤，操作简便，无需专业培训即可使用。

三、参考接线指南

测试前准备：

将测量端线路引下线可靠接入大地。

将面板左上角的仪器接地端子可靠接入大地。

分别将电源输出信号地N和电压输出信号地UN可靠接入大地。

接线步骤：

将测试电源输出端子A、B、C连接到线路测量引下线仪器电源侧。

将电压测量端子UA、UB、UC接入线路引下线线路侧。

接线完成后，再打开线路引下线的接地，确保设备和操作人员安全。

接线注意事项：

正序阻抗和零序阻抗可采用相同接线方法，仪器内部会自动切换。

仪器测试采用四极法原理，需3根电流引下线和3根电压引下线，电流测试线位于测试电源侧，电压引下线位于线路侧，以消除测量端测试线和接触电阻的影响。

若测试引下线只引出3个端子，应使用截面积足够大的导线，并确保与线路测量端可靠连接。

仪器内部已将N、UN、左上角的仪器接地端等三个柱子可靠连接，现场接线时只需连接左上角的仪器接地端到大地即可。

连接仪器和被测线路时，确保线路测量端可靠接地（挂接地线），测试完成后恢复，取接地线。

注意各个测试信号接地线要按照接线指示图完成。

雷雨天气或沿线路有雷雨天气时，禁止进行测量，以确保人员和设备安全。
