交流充电桩负载箱详细介绍

一、产品概述

交流充电桩负载箱是专为电动汽车充电桩现场检定设计的负载设备。配合直流充电桩校验仪XL903，可实现交流充电桩现场检测，整个检测过程符合国家相关检测标准和计量标准《JJG 1148 - 2018电动汽车交流充电桩检定规程》的要求。

二、内部构造与工作原理

处理器芯片：内部主板采用ARM Cortex - M4内核架构的处理器芯片，实现工作流程自动化，减少人工参与，节省操作时间。

电阻结构：采用多路大功率电阻并联结构，通过高质量继电器控制连接，能实现多种档位切换，整个过程完全自动化。

散热方式：采用强制风冷，电路结构简单，无需太多维护，节约散热成本。

温度检测：内置温度传感器，实时监控箱内工作温度，保证负载使用中的安全性和可靠性。

三、功能特点

档位精细：额定电压下，最小电流步进145mA，具备256个档位，可满足不同检测需求。

自动换挡：负载箱具有自动电阻换挡功能，操作更加便捷。

控制多样：可通过CAN总线或者串口控制，方便与不同设备进行连接和通信。

安全保护：具有绝缘接地保护检验功能，当箱内温度过高时，主动断开负载进行高温保护，同时向外发出报警，保障设备和人员安全。

供电灵活：设备可采用交流220V供电，也可直接使用充电枪进行供电，在没有市电的场合也能方便测试。

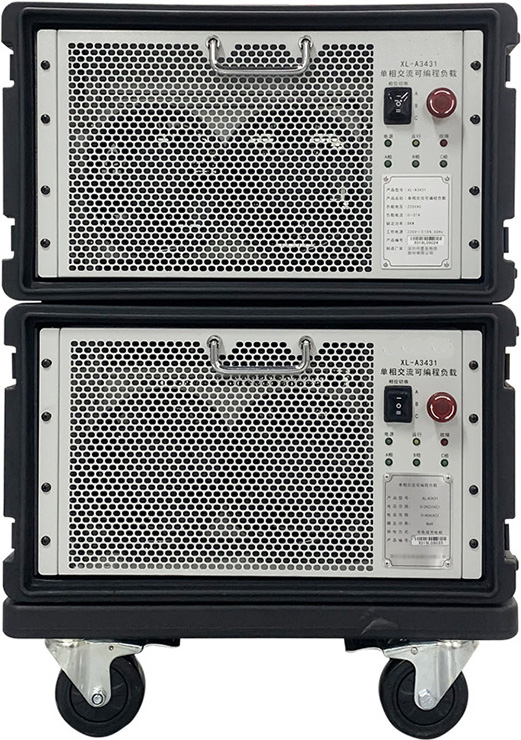

级联方便：箱体装有2个符合国标的交流充电枪插座，使用带有双头充电枪的电缆方便多台电阻负载箱级联，级联后的负载箱通过CAN总线控制。

负载适配：单台可作为8kW（单相37A）以下单相交流充电桩负载，多台级联可作为48kW（三相74A）以下三相交流充电桩负载。

四、技术参数

电压

额定输入：220V

输入范围：100%±10%

电流

单台电流输入：0 - 37A（@220V）（单相）

多台级联电流输入：0 - 74A（@380V）（三相）

功率

单台功率输入：0 - 8kW（单相）

多台级联功率输入：0 - 48kW（三相）

档位

档位数量：256个

最小电流步进：0.005A(@220V)

最小功率步进：1W(@220V)

级联：最多级联数量为6台。

其他指标

供电电源：AC85 - 265V，50Hz/60Hz

相对湿度：≤85%，无腐蚀性气体

尺寸：480mm600mm210mm

整机重量：17kg
