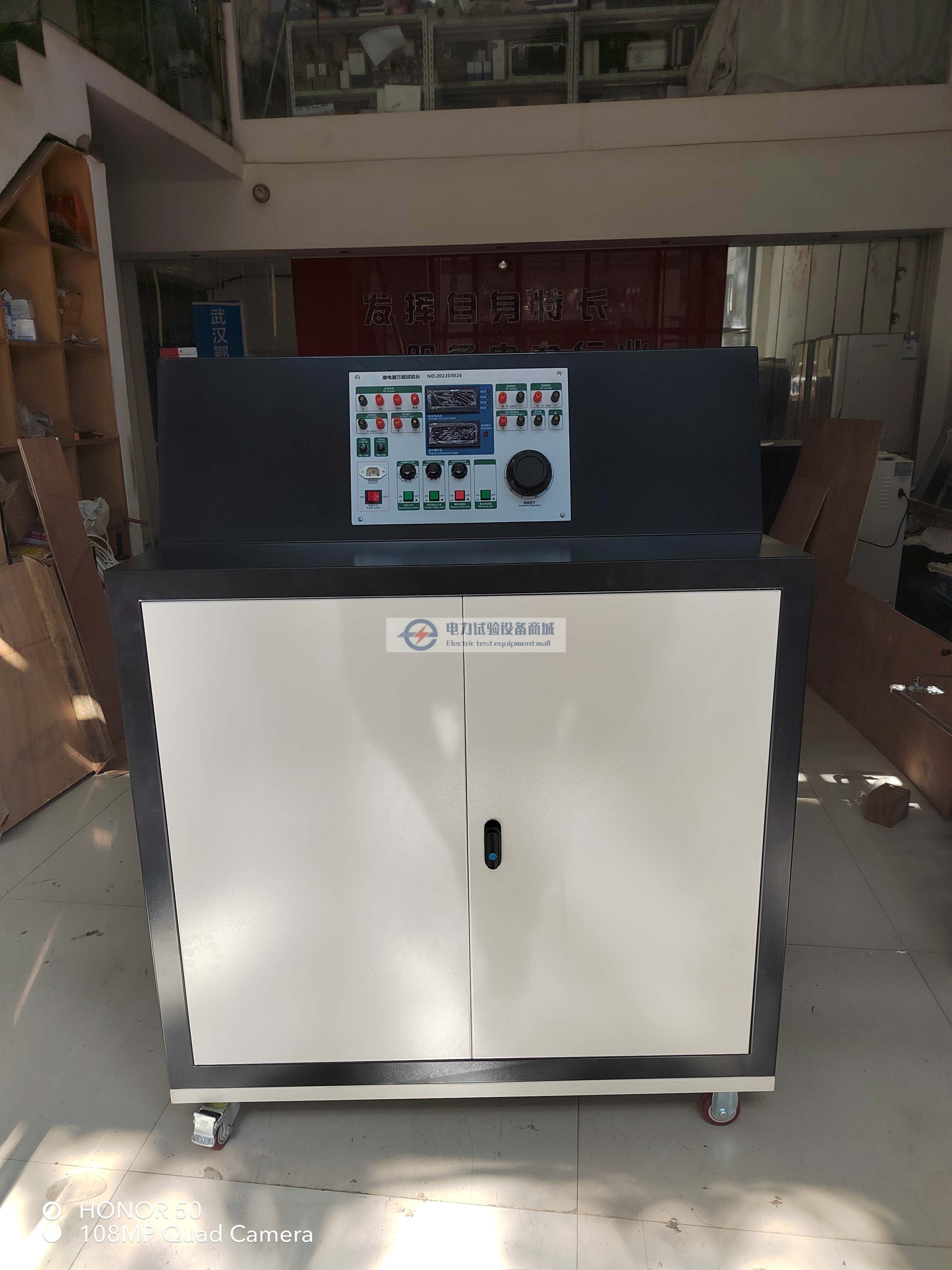

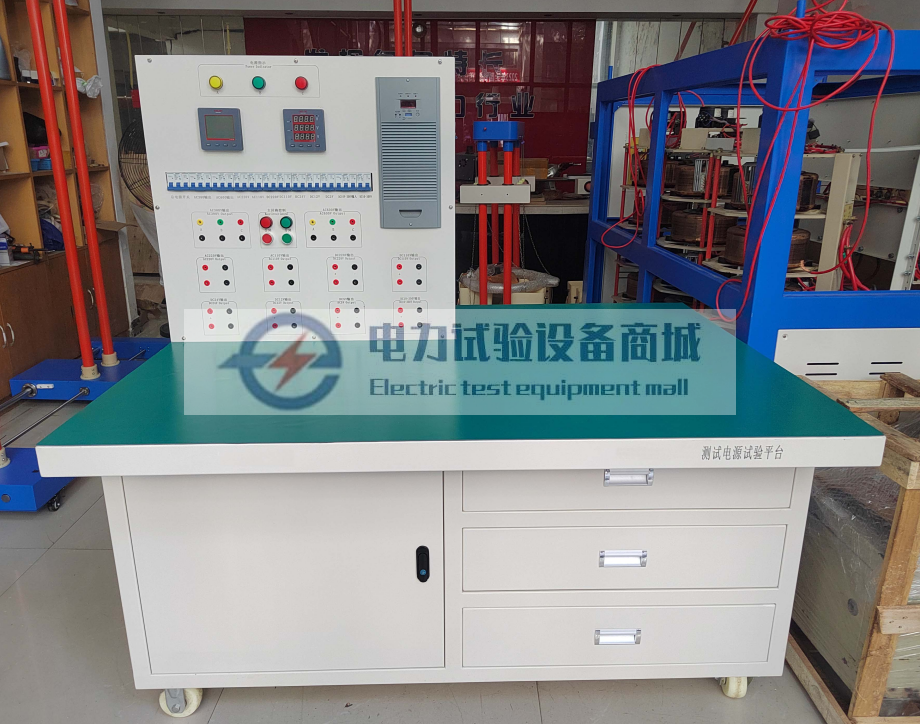

继电保护校验台深度解析

一、核心特点概述

继电保护校验台是电力系统中用于校验和测试继电保护装置性能的关键设备，其核心特点体现在多维度输出能力、智能化操作、强大软件功能及高安全性设计上，能够满足复杂电力系统的校验需求。

二、主要特点详解

1. 多维度输出能力

4相电压3相电流输出：支持各种组合输出，覆盖多种保护试验场景。每相电压输出范围达120V，电流三并输出可达120A。

多功能第4相电压（Ux）：可设置为4种3U0或检同期电压，或任意电压值输出，灵活适应不同试验需求。

2. 智能化操作体验

单机操作便捷：通过旋转鼠标和大屏幕液晶显示屏（320×240点阵）进行操作，全中文界面，开机即用，适合现场快速试验。

双操作模式：支持联接电脑运行，利用Windows平台上的中文操作软件，实现更复杂和自动化的校验工作，如保护定值测试、数据存储、矢量图显示及报表打印等。

3. 强大软件功能

自动化校验能力：可完成三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等大型复杂校验工作。

数据管理与分析：实时存储测试数据，显示矢量图，绘制故障波形，支持故障回放，便于深入分析保护装置性能。

4. 丰富的开关量接点

输入输出接点：提供7路接点输入和2对空接点输出，输入接点兼容空接点和0～250V电位接点，智能自动识别，可根据用户需求扩展。

5. 高清晰度显示与直观操作

大屏幕LCD显示屏：采用高分辨率图形液晶显示屏，全部操作过程和试验结果均汉化显示，直观清晰，提升用户体验。

6. 自我保护与安全设计

散热与保护措施：采用合理设计的散热结构，具备多种保护措施（如过热、过流、过压及短路保护）和电源软启动功能，以及一定的故障自诊断及闭锁功能，确保设备安全稳定运行。

7. 独立专用直流电源输出

可调直流电源：装置设有一路110V及220V专用可调直流电源输出，额定工作电流1.5A，可作为现场试验辅助电源，满足保护装置直流工作电源或跳合闸回路电源需求。

8. 高性价比

跨专业联合设计：综合多专业先进科技成果，兼具大型测试仪的性能和小型测试仪的价位，具有很高的性能价格比。

三、装置硬件组成与功能实现

1. 控制数字信号处理器微机

高速高性能：采用高速、高性能数字控制处理器，应用双精度算法产生各相任意高精度波形，确保输出准确性和稳定性。

一体结构设计：数据传输距离短，结构紧凑，克服了笔记本电脑直接控制式测控仪中因数据通信线路长导致的输出波形点数少的问题。

2. D/A转换和低通滤波

高精度转换：采用高速高位D/A转换器，保证全范围内电流、电压的精度和线性，波形失真小，谐波分量小。

优异暂态特性：对低通滤波器要求低，易于实现精确移相、谐波叠加，高频率时亦可保证高精度。

3. 电压、电流放大器

直接输出方式：不采用升流、升压器，直接输出从直流到含各种频率成份的波形，较好模拟短路故障时的电流、电压特征。

大功率高保真功放：采用进口大功率高保真模块式功率器件，结合合理散热结构，具有足够大的功率冗余和热容量，具备完备的保护功能。

4. 开入、开出量

兼容多种接点：开关量输入电路兼容空接点和0～250V电位接点，电位方式时有明确合分界限，方便测量开关触头动作时间和时间差。

完全隔离设计：开入部分与主机工作电源、功放电源等均隔离，确保安全；开出部分为继电器空接点输出，与电压、电流等部分完全隔离。

5. 液晶显示及旋转鼠标操作

高清晰度显示：采用320×240点阵高分辨率蓝色背光液晶显示屏，全套汉字化操作界面，清晰美观。

简单方便操作：操作控制由旋转鼠标和两个按键进行，全部数据及试验过程均由旋转鼠标在显示屏上设定，极易掌握。

6. 专用直流电源输出

可调范围宽：装置在机箱底板上装设有一路专用可调直流电源输出，分110V及220V两档，可在80％－110％范围内调节，满足现场试验辅助电源需求。

过载保护：该电源如过载或短路，将烧坏相应保险（2A／250V），更换保险管即可恢复，确保设备安全。
