全自动绝缘靴（手套）耐压试验装置使用指南

特别提示注意事项

高压操作规范：本仪器属高压设备，操作前需详阅说明书，并在专业人员指导下进行试验。

充电与试验隔离：脱扣器及试验箱充电时严禁试验，防止电源地引入导致设备击穿。

防水措施：手套试验时禁止向试验箱内倒水，避免损坏内部元件。

高压操作流程：设备自动升压/降压，试验后需降压、断电、拔插头后再更换试品。

安全防护：变压器及试验机带高压，需设置围栏及警戒人员；操作箱为安全区域。

接地检查：试验前确认地线与大地连接可靠。

泄漏电流表使用：高压泄漏指示电流表仅作校对，避免长时间工作。

故障处理：仪器故障时联系厂家技术人员，禁止私自拆解。

电池维护：

指示灯仅一个亮时停止工作并充电，避免过放。

长期不用时每1-2个月充电一次，寿命约300次。

电池容量下降时更换12V免维护铅蓄电池（与电动自行车电池相同）。

更换步骤：开盖取出旧电池，固定新电池，红线接正极、黑线接负极，确保插头接触良好。

一、产品概述

用途：电力系统操作/检修必备安全防护用具，符合DL408《电业安全工作规程》要求。

试验周期：绝缘靴/手套每半年一次，试验中不允许击穿，泄漏电流需≤限定值。

技术亮点：

多路高压泄流测量专利技术，隔离高压系统，确保安全。

红外数据通讯技术，操作台与高压系统彻底隔离。

高压分断专利技术，击穿试品自动脱离，不影响其他试品试验。

二、主要功能

多路同时试验：支持8只绝缘靴/手套同时试验，独立测量泄漏电流。

大屏幕显示：全汉字显示8路高压泄漏电流、试验电压、电流、计时时间等参数。

参数测量：可测试验电压、变压器一次电流等。

安全隔离：红外通讯技术确保操作台与高压系统隔离。

全自动试验：自动合闸、升压、计时、降压、断电，保存结果。

专用接地容器：便于操作。

高压分断机构：任意一路击穿时自动脱离高压。

保护功能：过压、过流保护，高压危险警示灯。

数据存储：可保存60组试验数据，支持随时查阅。

实时时钟：具备日历时钟功能。

三、技术参数

额定输出电压：50kV

额定容量：5kVA

输出电压量程：50.0 kV（250V）

电压测量误差：＜±（0.5%U+0.02%Umax）

输入电流量程：25.0A

电流测量误差：＜±（0.5%I+0.02%Imax）

泄漏电流量程：25.00mA

泄漏电流测量误差：±（1.0%I+1个字）

泄漏电流分辨率：0.01 mA

数显计时：10~990 S

四、仪器接线步骤

电源线连接：将电源线一端插入操作箱的电源输入接口，另一端接入电网电源，并确保接地端与大地网可靠连接。

输出线连接：把输出线一端连接到操作箱的输出接口，另一端接至试验变压器的输入接口，同时将接地线连接到试验变压器的接地接线柱。

仪表线连接：将仪表线一端接入操作箱的仪表接口，另一端接至试验变压器的仪表接口，确保连接稳固。

高压线连接：把高压线一端接在试验变压器的高压输出端，另一端连接到试验机的高压输入端，同时将接地线一端接变压器接地端，另一端接试验机接地端。

试品安装：将试品扣头扣在对应的端口上，把被试品放入相应的容器内，然后开启设备电源，此时试验机的电流表应全部点亮显示。

五、试验机操作流程

接地操作：使用导线将接地端与试验室的地线进行可靠连接，确保接地良好。

高压输入连接：将高压试验变压器的高压输出端连接到操作箱侧面的红色端子高压输入端，确保连接无误。

电源接入与启动：

接通220V电源，设备进入充电状态，“充电”指示灯和“电池电压”指示灯点亮。

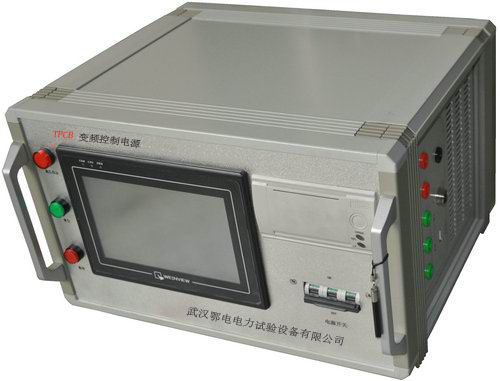

打开操作箱的电源开关，开关指示灯点亮，无线传输指示灯在1秒后开始间歇闪烁，此时试验机的8个通道电流显示应为“00.00”（因尚未加电流）。

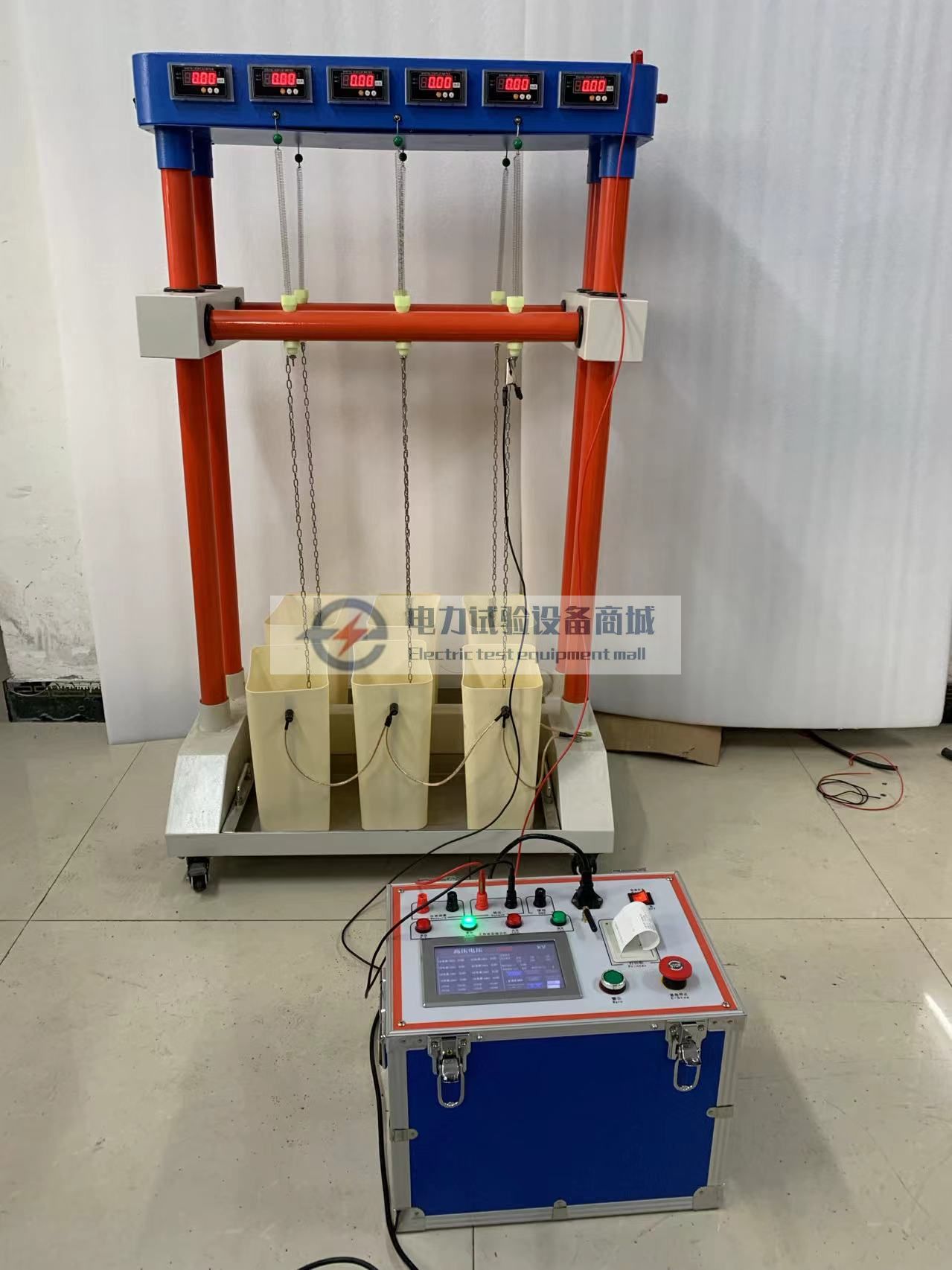

绝缘靴安装：

将大的不锈钢矮盘放置在地上，倒入适量自来水（确保导电）。

把绝缘靴浸入水中，然后在靴内倒入适量钢珠（铺满靴底，高度不小于15mm），并将铁链放入靴内，使其接触到钢珠。

绝缘手套安装：

将不锈钢桶放置在托盘上，向桶内装入约半桶电阻率不大于100Ω·m的水（一般使用自然水即可）。

在被试手套内注入相同的水，然后将手套浸入不锈钢桶中，确保手套内外水面高度相同，且手套有90mm的部分露出水面，将露出部分擦干。

把铁链放入手套内，使其浸入手套内的水中，确保接触良好。
