开关插座温升试验装置详细解析

一、产品概述

开关插座温升试验装置是一款基于先进微电子处理技术设计的智能化测试设备，专用于检测开关、插座等低压电器在长时间通电运行过程中的温升特性，评估其热稳定性和安全性。该装置具备全中文界面、7寸液晶触控屏、全数字校准及多模式控制功能，操作便捷且精度高，适用于供电公司、技术监督部门、大型工厂、冶金、发电厂及铁路等场景的互感器工频耐压试验及温升测试需求。

二、核心功能与技术优势

智能化操作与显示

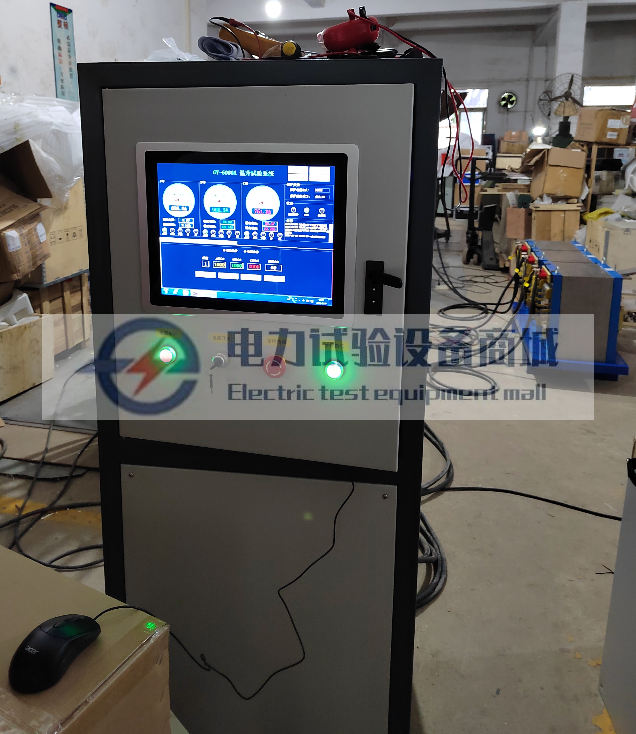

7寸液晶触控屏：实时显示电压、电流、时间、状态及提示信息，读数清晰直观，支持全中文界面，适应多场景应用。

全数字校准：摒弃传统电位器调整，采用数字式校准方式，现场使用方便，精度控制更精准。

状态引导操作：全中文引导式界面，即使无说明书也可快速上手，降低操作门槛。

灵活适配与多模式控制

试验变压器变比设定：通过触摸屏直接设置变比，可灵活适配不同电压等级的试验变压器，实现“一控多台”功能。

手动/自动双模式：

手动模式：模拟传统电动升/降压方式，通过按钮控制上升/下降，设备自动判断限位，具备过电压保护。

自动模式：设定参数后自动完成测试，无需人工干预，提升效率。

升压速度可调：默认1KV/S，支持自定义设置，满足不同测试需求。

安全与抗干扰设计

多重保护功能：集成过流、过压、温度保护及手动分闸功能，确保试验安全。

软硬件抗干扰技术：结合硬件滤波与软件算法，提升设备稳定性，适应复杂电磁环境。

便携与耐用性

小型化设计：结构紧凑，移动方便，适合实验室及现场测试。

坚固耐用：外壳采用高强度材料，适应恶劣环境（温度0～50℃，湿度≤85%RH）。

三、关键技术参数

输出电压:0-250V（可扩展至更高电压等级）

测量精度:电压/电流：0.5％FS ±2字（全量程范围内高精度）

设定方式:触摸屏数字设定，断电后参数永久保存

计时范围:0～9999秒（支持长时间工作模式）

电源要求:AC220V ±10%；50Hz±2Hz

环境适应性:温度0～50℃，湿度≤85%RH（无凝露）

温升测试通道:多路温度探头接口（支持同时监测多个测试点）

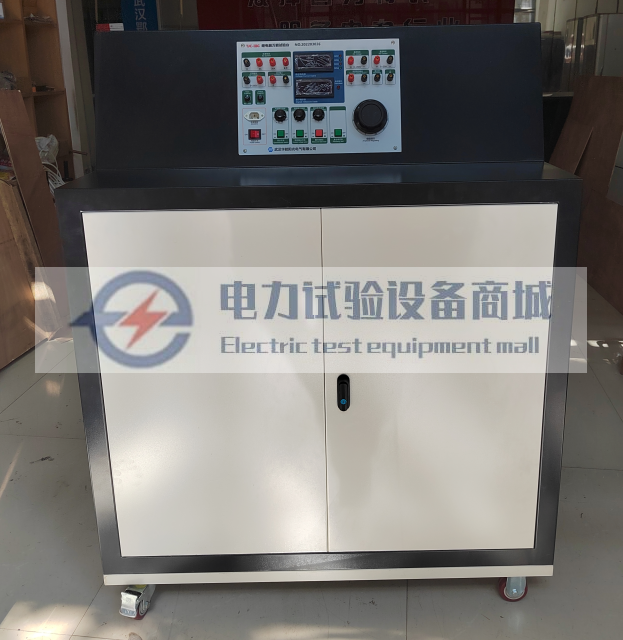

四、面板布局与接口说明

温度探头接口：连接多路温度传感器，固定于被试品表面，实时监测温升数据。

输出电压接口：连接被试品输入端，提供测试所需电压。

电流输出电阻接口：

30％电流输出电阻：输出最大电流的30%，用于低负载测试。

70％电流输出电阻：输出最大电流的70%，模拟高负载工况。

接地端：连接大地网，确保设备安全接地。

电源插座与开关：接入AC220V电源，控制设备总电源通断。

五、操作流程详解

设备接线

电源连接：将电源线一端插入操作箱电源输入端，另一端接入电网AC220V输出端，接地端接入大地网。

被试品连接：将输出线一端接操作箱输出端，另一端接被试品；温度探头线固定于被试品表面。

设备启动与自检

打开电源开关，操作箱自动进行自检，液晶屏显示中文主菜单。

自检完成后，显示屏进入操作界面，零位指示灯亮起（表示调压器已归零位），方可开始试验。

参数设置与试验启动

设置过流保护值、温度保护值及试验时间等参数。

点击“试验合闸”按钮，提示灯亮起，调节调压器旋钮至所需电流值。

屏幕实时显示试验时间、电压、电流及温升数据。

试验结束与数据记录

试验完成后，点击“试验分闸”按钮，调节旋钮归零位。

设备自动保存测试数据，支持导出报表或曲线图（如高压U/T、I/T曲线）。

六、应用场景与价值

开关插座质量检测：验证产品在额定电流下的温升是否符合国家标准（如GB/T 2099.1-2008），预防因过热引发的火灾风险。

电器产品研发：为新产品提供温升特性测试数据，优化设计参数，提升产品可靠性。

认证与质检机构：作为第三方检测设备，支持CCC认证、CE认证等温升测试项目。

七、总结

开关插座温升试验装置以智能化、高精度、安全可靠为核心优势，通过全中文触控界面、多模式控制及抗干扰设计，为低压电器行业提供了一站式温升测试解决方案。其便携性与耐用性进一步拓展了应用场景，是保障电器产品安全性的关键设备。
