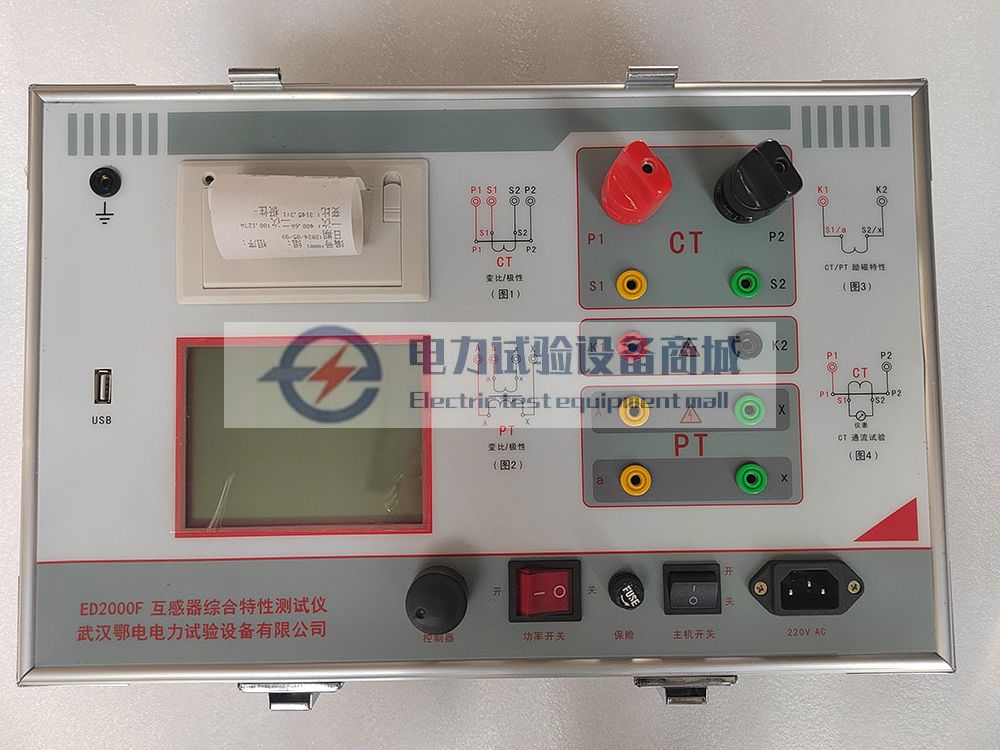

互感器综合特性测试仪介绍

一、设计用途

互感器综合特性测试仪专门设计用于对保护类、计量类CT/PT进行全面、自动化的测试。它能够满足电力系统、电力设备制造、电力检修及工业自动化等领域对互感器性能检测的需求。

二、参考标准

该仪器的设计和测试方法严格遵循国家标准，如GB 1207-2006、GB 1208-2006等，确保测试结果的准确性和可靠性。

三、主要特征

支持检测CT和PT：能够同时满足对电流互感器和电压互感器的测试需求。

满足规程要求：测试过程和结果均符合GB1207、GB1208等规程要求。

单机完成所有检测项目：无需外接其他辅助设备，即可完成所有检测项目，提高了测试效率。

自带微型快速打印机：可直接现场打印测试结果，方便用户及时获取测试数据。

采用智能控制器：操作简单，用户只需设定测试参数，仪器即可自动完成测试过程。

大屏幕液晶显示：图形化显示接口，直观展示测试数据和曲线。

自动给出关键参数：按规程自动给出CT/PT（励磁）拐点值，以及5%和10%误差曲线。

大容量数据存储：可保存3000组测试资料，掉电后不丢失，方便用户随时查阅历史数据。

支持U盘转存资料：可以通过标准的PC进行读取，并生成WORD报告，便于数据管理和分析。

小巧轻便：重量≤22Kg，非常利于现场测试和携带。

四、产品主要性能特点

功能全面：

不仅可测试CT/PT的直流电阻、励磁特性/伏安特性、变比和极性、10% & 5%的误差曲线、角差、比差等基本参数。

还可以进行互感器二次负载测试、交流耐压测试、通流测试等，满足用户多样化的测试需求。

使用方便：

用户仅需设定测试的最大电压和最大电流，装置将自动升压并能自动将励磁特性/伏安特性测试曲线描绘出来，自动计算拐点。

简化了测试流程，提高了测试效率。

支持PT的空载损耗测量：

在PT励磁特性测试的过程中，自动计算空载损耗、功率因数等参数，为用户提供更全面的测试信息。

多种测试方法：

测试CT变比时，不仅支持传统电流法还支持电压法测试，因此可以满足套管CT和GIS内CT的测试需求。

安全可靠的电源设计：

采用220V单电源输入，避免了使用380V时的危险，提高了测试过程的安全性。

强大的输出能力：

励磁特性/伏安特性试验时，单机输出电压0-2500V、电流0-20A，可以满足500kV、1A互感器励磁特性/伏安特性试验的需求。

直观的显示和打印功能：

大屏幕液晶显示，测试时直接显示伏安曲线图，直观方便。

自带微型打印机，可方便打印测试数据，便于用户记录和保存测试结果。

便捷的数字输入方式：

采用数字键盘，方便数字输入，提高了用户操作的便捷性。

大容量存储和USB接口：

带有大容量存储器，可存储3000组测试数据，掉电不丢失。

USB接口支持U盘导出数据和U盘升级系统，方便用户进行数据管理和软件升级。

后台分析软件可生成excel格式的报告，便于用户进行数据分析和处理。

RS232通信接口：

可连接电脑进行试验，并提供通讯协议，用户可以根据协议开发字节的上位机软件，实现更灵活的数据处理和分析功能。
