串联谐振试验装置综合介绍

一、基本信息

名称：串联谐振耐压试验装置、串联谐振试验装置、串联谐振装置、串联谐振试验

英文名称：Brief Introduction for TPXB Series Resonant System

适用范围：电力电缆、电力变压器、发电机组（水力/火力）、电机、开关柜、GIS开关等大容量、高电压的电容性试品的交接和预防性试验。

电压等级：可根据客户需求制造10KV、35KV、110KV、220KV、500KV电压等级的串联谐振试验装置。

生产厂家：拥有10年服务经验，已服务829家电力单位和相关机构客户，是中石化、中铁建、大唐等单位的稳定供应商。产品荣获多项国家技术专利，经各省级计量技术研究院等机构认证，支持特殊定制。

二、工作原理

原理概述：运用串联谐振原理，通过励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上的电压。

主要组成：

变频控制器：分为控制台式（20KW及以上）和便携箱式（20KW以下），由控制器和滤波器组成，将固定幅值和频率的工频正弦交流电转变为幅值和频率可调的正弦波，为整套设备提供电源。

励磁变压器：将变频电源输出的电压升到合适的试验电压。

高压电抗器L：谐振回路重要部件，当电源频率等于1/(2π√LCX)时，与被试品CX发生串联谐振。

高压分压器：用于测量谐振电压。

三、装置构成

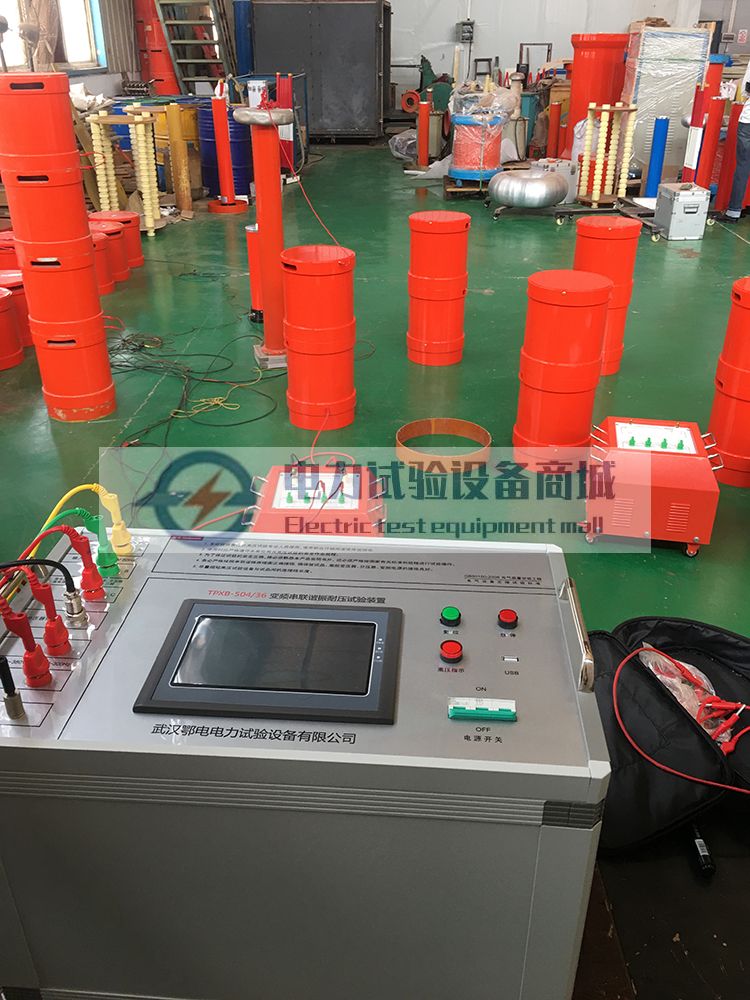

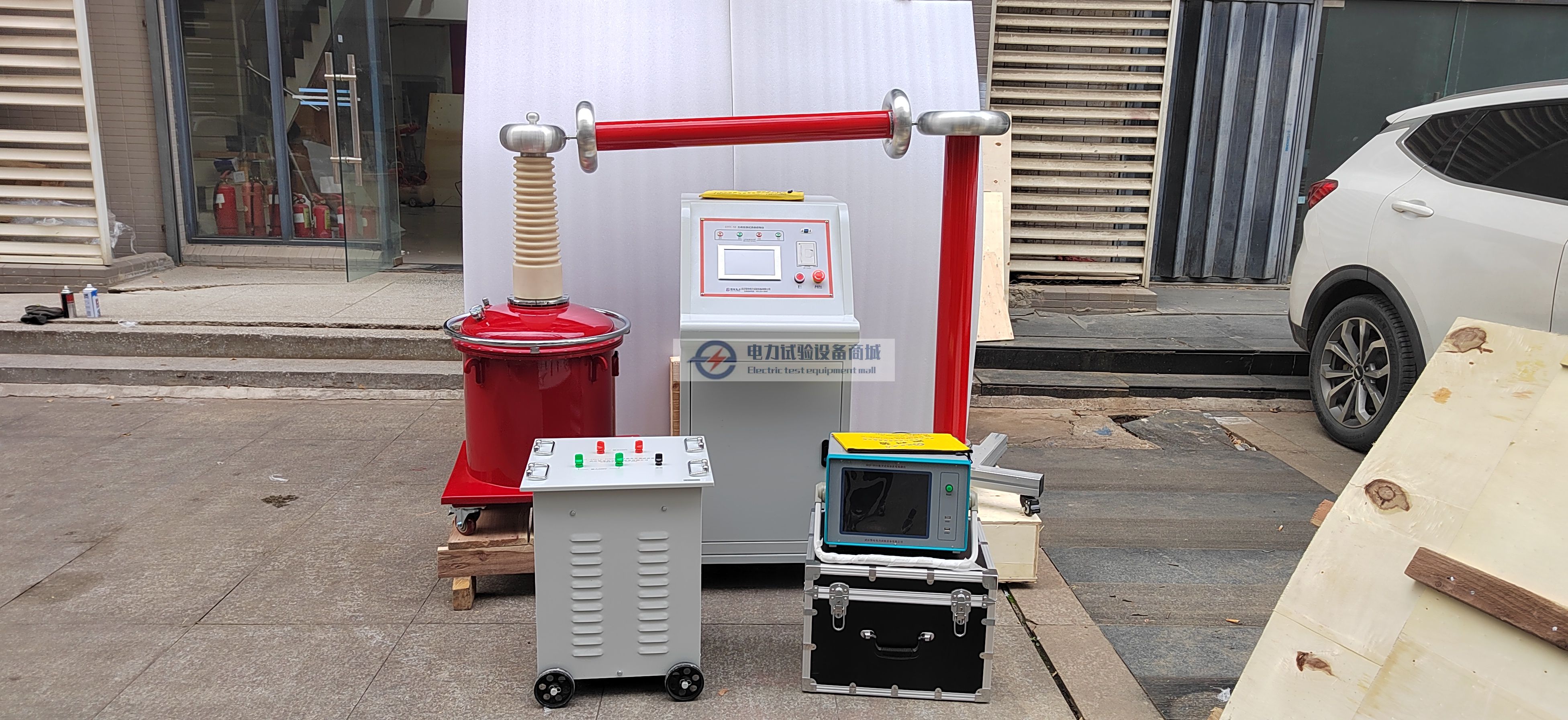

主要部件：变频源、励磁变、电抗器、分压器、电容器、控制箱。

四、谐振试验对象

电力电缆：适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。

GIS开关：适用于60KV、220KV、500KV GIS交流耐压试验。

变压器与发电机组：适用于大型变压器、发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。

五、应用领域

广泛行业：电力、冶金、石油、化工等行业。

试验类型：适用于大容量、高电压的电容性试品的交接和预防性试验。

六、别名

串联谐振装、变频串联谐振、串联谐振试验设备、串联谐振试验装置、串联谐振原理、串联谐振应用、串联谐振系统

七、功能特点

稳定性与可靠性高：

采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定。

电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好。

系统具有很强的过载能力。

自动调谐功能强大：

自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程。

扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率。

支持多种试验模式：

系统支持"自动调谐＋手动调压"、"自动调谐＋自动调压"、"手动调谐＋手动调压"等试验模式。

推荐使用"自动调谐＋手动调压"模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。

人机交互界面友好：

试验参数设置、试验控制、试验结果等同屏显示，直观清晰。

具有自动计时及操作提示功能，全触摸屏操作及显示。

具备试验数据保存和查询功能。

保护功能完善：

具备零位保护（电压输出控制旋钮不在零位时，禁止系统启动）、过压保护、过流保护、闪络保护等功能，保证了系统的可靠性。
