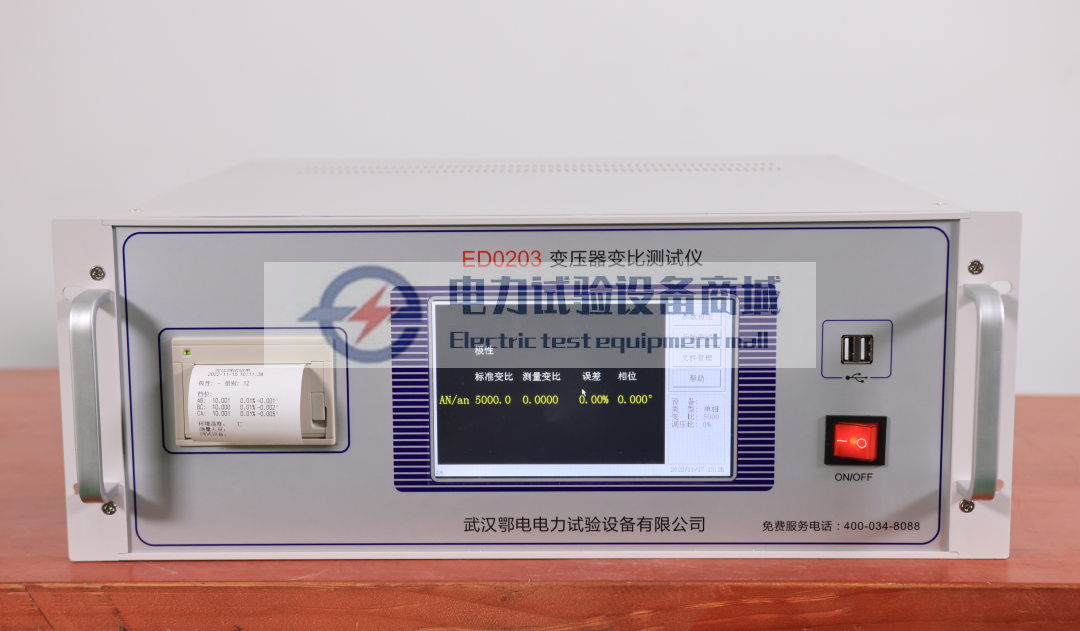

变压器变比测试仪技术参数及功能特点解析

一、核心功能特点

真正三相测试技术

单相电源输入，三相输出：通过内部数字合成技术生成三相标准正弦波信号，经大功率功放输出，失真度小、稳定性高，相间对称度极佳，避免组别误判。

适用场景：三相变压器、Z型变压器、斯科特/逆斯科特变压器等特种变压器的测试。

全自动化测试流程

单相/三相自动切换：无需手动选择接线方式或组别，仪器自动识别Y/△、△/Y变压器，无需外部短接。

一键测量：同步完成AB、BC、CA三相的变比值、误差、分接位置、分接值等参数测量，并自动识别组号。

分接开关快速测试

额定变比一次输入：仅需输入一次额定变比，仪器自动计算各分接位置的变比误差，大幅提升测试效率（如19分接变压器测试仅需10分钟）。

相位与极性测量

相位差范围：0～360°，精度±0.2°，分辨率0.001°，支持高压侧与低压侧任意角度测量。

极性检测：单相、三相变压器极性测试一体化完成。

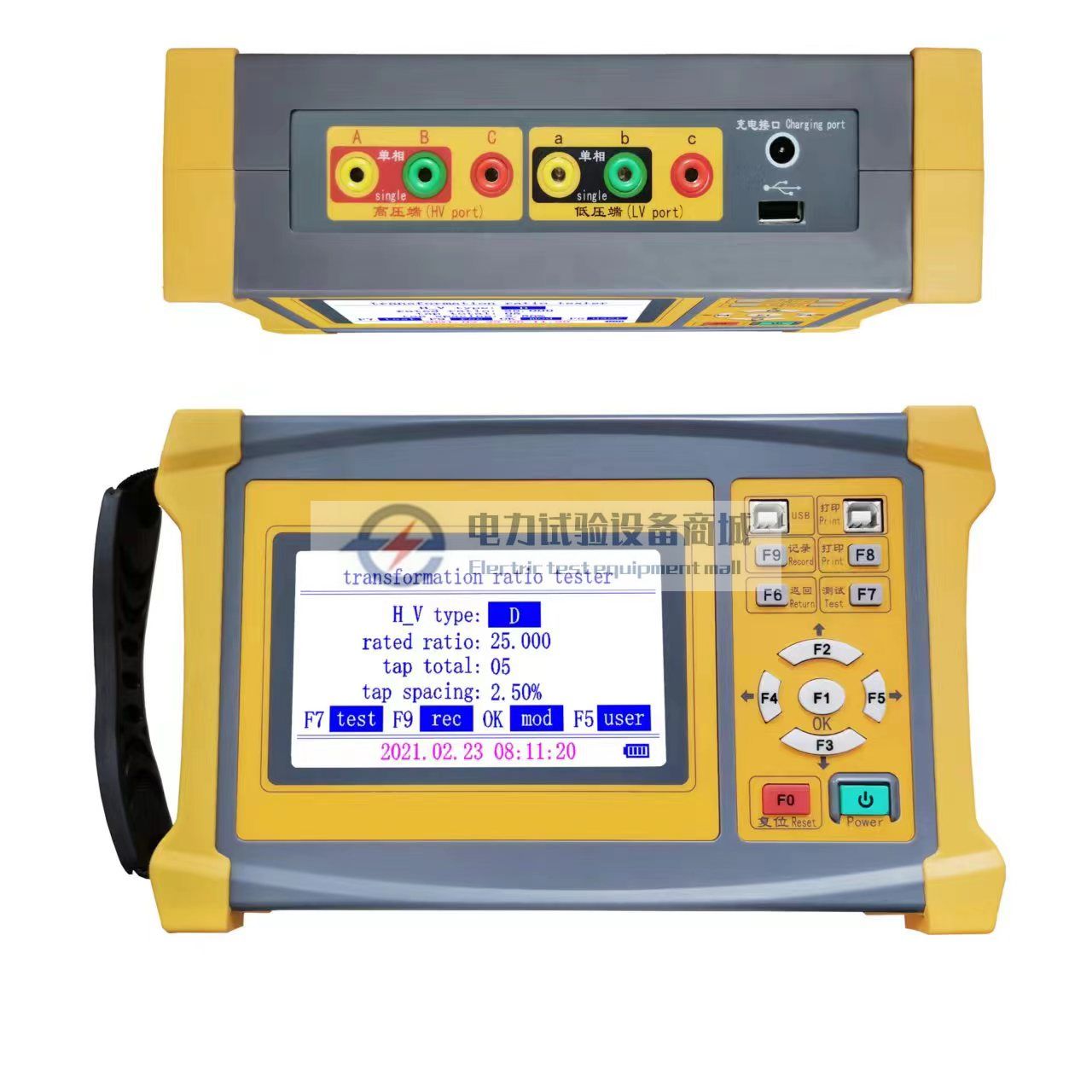

抗干扰与便携设计

军品级接插件：增强抗振性能，适应恶劣环境。

内置充电电池（选配）：现场无需外接电源，满足野外作业需求。

体积与重量：320×240×130mm³，仅3kg，便于携带。

高清显示与矢量图分析

7寸高清彩屏：直观显示测试数据及矢量图，清晰展示电压、电流相位关系，辅助用户理解参数实际意义。

二、关键技术参数

变比测量范围：0.8～10000

组别范围：0～11点（覆盖12种标准组别）

准确度：

0.8～2000：±0.1%

2000～5000：±0.2%

5000～10000：±0.3%

相位差：

范围：0～360°

精度：±0.2°

分辨率：0.001°

电源输入：AC220V±22V，50Hz±1Hz（支持内置电池供电，选配）

外形尺寸：320×240×130mm³

重量：3kg

三、技术优势总结

高精度与宽范围：变比测量覆盖0.8～10000，精度达0.1级（0.8～2000量程），满足特种变压器测试需求。

智能化操作：全自动接线切换、组别识别、分接误差计算，减少人工干预，提升效率。

抗干扰能力强：数字合成标准正弦源，失真度小，不受电源波动影响，测试结果稳定可靠。

便携与耐用：轻量化设计结合军品级接插件，适应现场复杂环境，降低设备损坏风险。

可视化分析：矢量图直观展示相位关系，辅助用户快速定位问题，提升故障诊断效率。

四、应用场景

变压器生产与质检：验证绕组匝数比、分接开关状态，确保产品符合设计标准。

电力安装与交接试验：新变压器投运前或大修后测试，验证安装正确性及维修质量。

预防性维护：定期检测运行中变压器的变比，建立设备健康档案，提前发现匝间短路等隐患。

特种变压器测试：支持Z型绕组、整流变压器、斯科特变压器等复杂结构的变比与相位测量。
