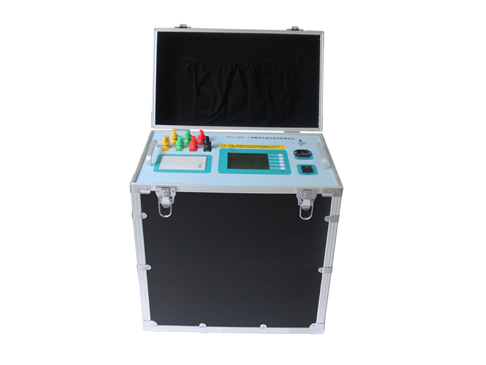

高压开关动特性测试仪详细解析

一、核心性能指标

时间测量

固有分/合闸时间：精确测量6个断口的分闸与合闸时间，分辨率达0.1ms，误差≤±0.5%读数±0.2ms。

同期性分析：

同相同期：同一相内各断口分/合闸时间最大差值，分辨率0.1ms。

相间同期：三相间分/合闸时间最大差值，分辨率0.1ms。

重合闸测试：支持“合-分”“分-合”“分-合-分”全过程时间测量，包括金属短接时间（合-分间隔）、无电流时间（分-合间隔）等，分辨率0.1ms。

弹跳与反弹分析

合闸弹跳：记录弹跳时间、次数及波形图，分辨率0.1ms。

分闸反弹：测量反弹幅值，分辨率0.1mm（真空开关）或0.01m/s（速度）。

速度与行程测量

速度参数：

刚分/刚合速度：动静触头分离或接触前10ms的平均速度，分辨率0.01m/s。

最大速度：分/合闸过程中最高速度，分辨率0.01m/s。

平均速度：总行程中间80%段的平均速度，分辨率0.01m/s。

行程参数：

总行程：动触头运动总距离，分辨率0.1mm（直线传感器）或0.5°（旋转传感器）。

开距：分闸位置到合闸位置的距离，分辨率0.1mm。

超行程：合闸后动触头继续运动的距离，分辨率0.1mm。

过冲行程：分闸或合闸时超过稳定位置的行程，分辨率0.1mm。

电流与电压测量

线圈电流：测量分/合闸线圈的电流值及波形图，分辨率0.01A。

动作电压：内置DC30～250V/20A可调电源，自动完成低电压动作试验，测量动作电压值，分辨率0.1V。

二、核心特点

全型号兼容性

适用于国内外所有型号的SF6开关、GIS组合电器、真空开关及油开关的机械特性试验。

超强抗干扰能力

在500kV变电站旁路母线带电环境下仍可稳定工作，确保测量精度不受强电磁场干扰。

通用测速传感器

支持直线传感器（50mm/300mm可选）、旋转传感器（360线）及万能传感器，安装便捷，适应不同开关类型。

一次操作全数据获取

开关动作一次即可获得所有机械特性参数及波形图谱，大幅提升测试效率。

大容量数据存储与实时时钟

主机可存储多组试验数据，内置实时时钟，自动记录试验日期与时间，便于数据追溯。

人性化操作界面

大屏幕液晶显示：320×240分辨率，支持中文菜单、背景光调节及断电记忆功能。

内置打印机：快速打印试验数据及波形图谱。

数据分析软件：支持PC机联机操作，试验结果可输出至各类打印机，生成标准化试验报告。

三、术语定义

分（合）闸时间

计时起点：分（合）闸线圈上电瞬间。

计时终点：动、静触头刚分离（合）瞬间。

同期性

同相同期：同一相内各断口分/合闸时间最大差值。

相间同期：三相间分/合闸时间最大差值。

速度参数

平均速度：总行程中间80%段的行程与时间之比。

最大速度：分/合闸过程中最高速度，每10ms为一个计速单位。

刚分（合）速度：根据开关型号不同，定义动静触头分离或接触前10ms/5ms/特定行程的平均速度。

四、现场连线指南

安全提示

试验前必须将仪器保护地与现场大地连接，试验完成后先关电源再拆线，最后拆除地线。

地线与断口线连接

参考附录三《断口接线图》，确保断口线连接牢固，避免接触不良导致数据异常。

分合闸控制线连接

内部电源控制（内触发）：

断开被测开关控制箱内的控制电源（拔掉控制母线保险）。

保留开关机构储能电源，按附录二《内部电源控制接线图》接线。

仅适用于直流操作机构开关。

外部电源控制（外触发）：

不连接“控制电源输出”端子。

单合试验：外触发线并接合闸线圈两端。

单分试验：外触发线并接分闸线圈两端。

适用于交流或直流操作机构开关。

五、应用场景

变电站检修：快速诊断高压开关机械故障，评估开关性能。

开关制造：出厂前机械特性测试，确保产品质量。

科研试验：高压开关动态特性研究，提供精确数据支持。
