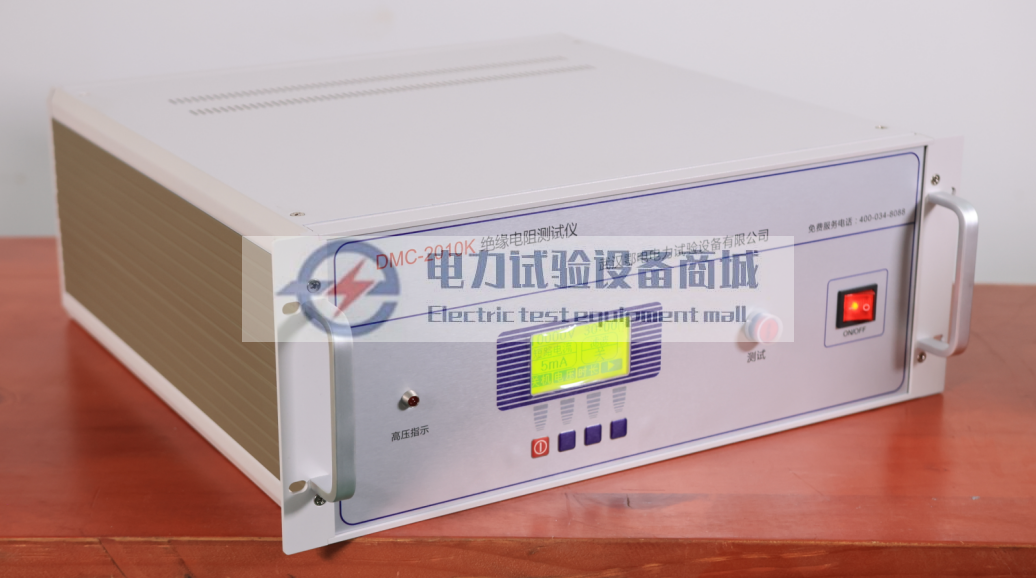

智能绝缘电阻测试仪介绍

一、产品概述

智能绝缘电阻测试仪专为试验室或现场绝缘测试设计，集成高精度微电流测量系统与数字升压系统。通过高压线与信号线连接试品即可自动完成测量，结果由大屏幕液晶显示并存储，支持吸收比与极化指数自动计算，适用于电机、电缆、变压器等设备的绝缘性能检测。

二、核心特点

智能化控制

采用32位微控制器，全中文操作界面，简化操作流程。

自动计算吸收比（R60s/R15s）与极化指数（R10min/R1min），并存储15秒、1分钟、2分钟、10分钟数据，支持趋势分析。

高性能输出

短路电流＞5mA，确保测试稳定性，尤其适用于高容量设备。

数字升压系统精准控制输出电压，避免传统模拟电路的漂移问题。

安全与便捷性

测试完毕自动放电，实时监控放电过程，防止操作人员触电。

内置可充电电池（不使用背光时续航6-12小时），支持野外无电源环境使用。

抗干扰设计

适应超高压变电站强电磁环境，采用屏蔽技术减少杂散电流干扰。

高压输出线采用高绝缘材料，缩短连线长度，杜绝电晕放电。

三、操作部件与接线指南

L端（高压输出端）：连接被测设备的高压侧（如电机绕组、电缆线芯）。典型应用场景包括电机绝缘测试、电缆芯线绝缘检测。

G端（屏蔽端）：三电极法测量时接保护环，消除表面泄漏影响。适用于绝缘材料体积电阻测试、电缆屏蔽层检测。

E端（地端）：连接被测设备外壳或接地端（如变压器铁芯、电缆屏蔽层）。所有接地场景必须可靠连接大地。

接线示例：

电机绝缘测试：L接绕组，E接外壳，G悬空。

电缆绝缘测试：L接线芯，E接屏蔽层，G接绝缘层保护环。

四、关键注意事项

安全规范

L端为高压端，操作时需佩戴绝缘手套，禁止触碰裸露导体。

E端必须可靠接地，避免悬浮电位引发危险。

测试前确认设备断电，并通过放电棒释放残余电荷。

单位换算

1TΩ = 1000GΩ，1GΩ = 1000MΩ，测量结果需明确单位。

环境适应性

避免在高温、高湿或腐蚀性环境中长期存放，防止元件老化。

低温环境下（-10℃以下），电池性能可能下降，需预热后使用。

五、影响测试结果的主要因素及应对策略

环境温湿度：湿度增加导致表面泄漏电流增大；温度升高加速载流子运动，降低电阻值。
应对措施：在标准环境（23℃±2℃，50%RH±5%）下平衡试样48小时；测试时记录温湿度并修正结果。

测试电压：电压过高引发离子化运动，导致电阻值非线性下降。
应对措施：根据设备额定电压选择测试电压（如1000V以下设备用500V测试）。

测试时间：高绝缘材料需长时间充电才能达到稳定电流。
应对措施：读取1分钟后的稳定值，或按标准要求延长加压时间（如10分钟）。

设备泄漏：低绝缘连线或测试台引入并联电阻，导致测量值偏低。
应对措施：使用聚乙烯/聚四氟乙烯测试台；高压线采用硅橡胶绝缘并缩短长度。

外界干扰：杂散电流或静电感应引入误差，尤其在超高压环境。
应对措施：采用三端屏蔽法；测试系统严格接地；电流＜10⁻¹⁰A时使用屏蔽室。

六、典型应用场景

电机维护：定期检测绕组与外壳间绝缘电阻，预防匝间短路。

电缆检修：快速定位线芯绝缘破损或老化段，减少停电范围。

变压器试验：测量铁芯与绕组间绝缘电阻，评估受潮或污染程度。

开关设备检测：验证断路器、隔离开关的绝缘性能是否符合标准。

七、维护与保养

定期校准：每12个月送计量机构校准，确保精度符合要求。

电池维护：长期不用时每3个月充电一次，避免电池深度放电。

清洁保养：用干燥软布擦拭外壳，禁止使用化学溶剂清洁显示屏或接口。

存放环境：温度-20℃～50℃，湿度≤75%RH，无腐蚀性气体。
