工频放电电压测试仪使用说明书

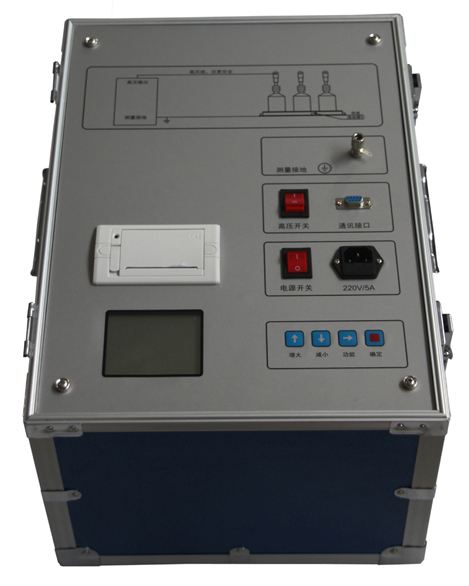

一、产品概述

工频放电电压测试仪广泛用于各种电气设备工频放电电压的测试，尤其对带间隙的氧化锌过压保护器（又称避雷器或TBP）的工频放电电压测试具有独特功效。

本仪器由公司研制开发，采用新型特殊电路，对试验电压波形进行监测，同时采集电流回路的放电脉冲信号，自动判断间隙放电，锁存放电瞬间电压峰值，同时发出声音报警并迅速切断试验电源，保护试品和试验设备免遭过流损坏。

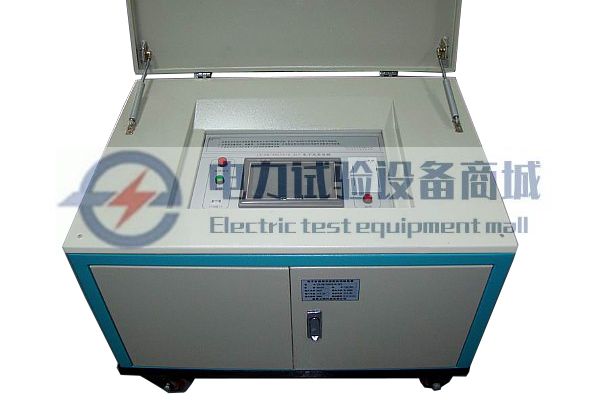

集工频高压电源、测量、控制系统为一体，浓缩在一个机箱内，具有体积小、重量轻、防震耐摔、操作简单、携带方便的特点。

二、技术指标

输出电压：0～40KV（有效值）

输出电流：0～25mA

检测放电方式：波形检测 + 付立叶变换方式

电压准确度：±（读数×2% + 0.1）

电流准确度：±（读数×2% + 0.1）

高压切断时间：小于 0.2秒

电压分辨率：0.01KV

电流分辨率：0.01mA

输入电源：180V～270VAC，50Hz/60Hz ±1%，市电或发电机供电

计算机接口：标准RS232接口（设备调试用）

环境温度：-10℃～50℃

相对湿度：＜90%

三、性能特点

智能放电检测：采用波形检测和付立叶变换方式时刻监测放电电流，监测到放电时立即记录此刻高压，并在0.2s内切断高压电源。测试精度高，便于自动化测量。

全触摸操作：全触摸液晶显示屏，超大全图形操作界面，每一过程清晰明了。无需额外专业培训，轻触即可完成全部测试。

全自动测量：数据测量在微处理器控制下自动完成，无需人工干预。

一体化设计：内附高压电源，便于现场测试，减少现场接线。

高压保护：试品短路、击穿或高压电流波动时，以短路方式高速切断输出。

防误操作：电压、电流实时监示；接线端子高/低压分明；缓速升压，迅速降压，声音报警。

抗震性能：独特抗震设计，可耐受强烈长途运输震动、颠簸而不损坏。

高压电缆使用：为耐高压绝缘导线，但为保证测量精确，请悬空使用。

四、使用注意事项

输入电源范围为180V～270VAC，超出范围可能导致仪器损坏或测量不准

高压电缆请务必悬空使用，避免接触地面或其他导体，以保证测量精度

接线时注意高/低压端子分明，防止误接

仪器具备自动切断功能，但试验前仍需确认试品及接线正确无误

环境湿度不超过90%，避免在极端湿热环境下使用

RS232接口仅供设备调试使用，非现场测试必需
