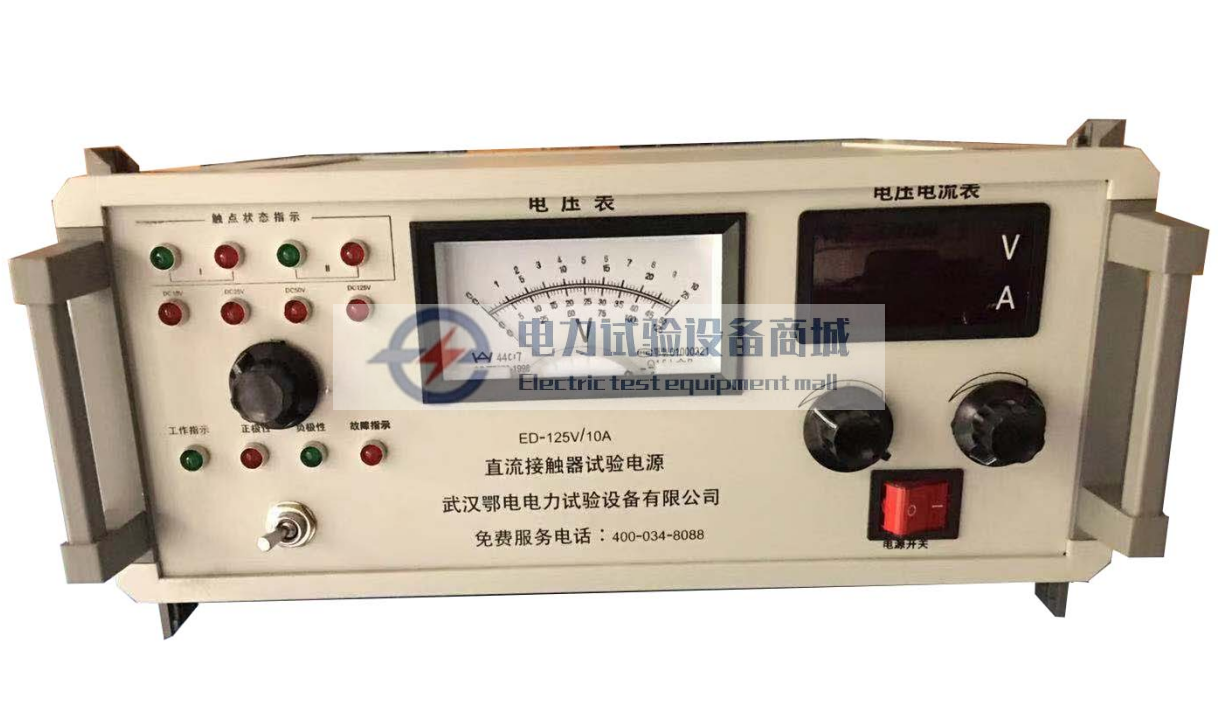

便携式直流接触器测试仪使用说明书

一、概述

直流继电器（接触器）是变电站继电保护的重要器件。当设备发生远方跳闸、失灵启动、变压器非电量保护等情况时，通常经长电缆接入，在直流系统接地、交流混入直流以及存在较强空间电磁场的情况下，易引入干扰信号。因此需要对其动作功率等进行校验，以保证抗干扰能力。

根据《国家电网公司十八项电网重大反事故措施》（修订版）规定：所有涉及直接跳闸的重要回路，应采用动作电压在额定直流电源电压 55%～70% 范围以内的中间继电器，动作功率不低于 5W；光耦开入的动作电压也应控制在 55%～70% 范围以内。

本仪器专门用于校验直流继电器（接触器）的动作电压，可快速、便捷地对直流 150V 及以下的电流型、电压型、功率型继电器进行校验，准确测量动作电流、动作电压及动作功率。同时支持对蓄电池充电。

二、产品特点

采用开关电源电路，体积小、重量轻、效率高（>85%）。

开关电源控制芯片采用进口IC，功率开关管采用进口快速IGBT，其余元件采用进口工业等级器件，电路设计优化合理，生产工艺严格完善，保证可靠性和稳定性。

输入电压范围宽，如需加大输出电流可直接多台并联，无需均流处理。

具备完善的保护功能：输入过流、过压、欠压保护；输出短路、过流、过压保护；整机过热保护。

采用智能温控风扇散热，整机过热保护阈值为 80～85℃。

数字显示，直观准确；手动旋钮调节，方便快捷；支持手动通断测试。

带有剩余电量指示，提示用户及时充电。

内置锂电池供电（24V / 10AH），内置过流保护，连续工作时间大于 20 小时。

体积小、使用方便、性能可靠、坚固耐用。

三、技术参数

3.1 电气参数

充电方式：外置 220V 锂电充电器

内置锂电池：24V，容量 10AH

续航能力：大于 20 小时

输出稳压值：DC 10～25V、10～50V、10～100V、10～150V（四档可选）

输出稳流值：0～1A

电流显示范围：0～1000mA

测量精度：±0.5%

效率：>85%

功率因数：>0.85

负载调整率：<1%

电压调整率：<0.1%

纹波电压：<0.8%

3.2 保护功能

A. 输入过载断路保护

B. 输出过压保护

C. 输出过流保护

D. 输出短路保护

E. 输出功率保护

F. 整机过热保护（阈值 80～85℃）

3.3 绝缘与耐压

绝缘电阻：≥20MΩ

输入对机壳耐压：AC 1500V

输入对输出耐压：≥AC 1500V

输出对机壳耐压：≥AC 500V

3.4 可靠性与环境

平均无故障时间：≥50000H

海拔：≤2000m

工作温度：-20℃ ～ +50℃

贮存温度：-40℃ ～ +70℃

相对湿度：≤90%（40±2℃）

大气压力：70～106kPa

工作场所：室内、室外

工作制：连续工作

3.5 外观参数

外形尺寸：350mm × 350mm × 120mm

整机重量：8.5kg

四、使用说明

4.1 开机前准备

检查仪器外观完好，接线无松动。

如使用内置锂电池供电，请确认电量充足（观察剩余电量指示）。如电量不足，请使用外置 220V 充电器充电后再使用。

4.2 校验操作

根据被测继电器的额定参数，选择对应的输出电压档位（10～25V / 10～50V / 10～100V / 10～150V）。

将仪器输出端正确连接至被测继电器（注意电流型、电压型、功率型的接线方式不同，请参照继电器说明书）。

通过手动旋钮缓慢升压（或升流），同时观察数字显示的电压、电流值。

当继电器动作时，记录此时的电压值、电流值，仪器可直接读取动作功率。

测试完毕后，将旋钮回零，关闭输出。

4.3 蓄电池充电

本仪器支持对蓄电池充电，将充电线正确连接蓄电池正负极后，选择合适的电压档位进行充电即可。

4.4 多台并联使用

如需更大输出电流，可直接多台并联使用，无需均流处理。

五、注意事项

仪器具备完善的保护功能，但仍请勿在超过额定参数的条件下使用。

输出端严禁短路，虽然有短路保护，但频繁短路会影响器件寿命。

整机过热保护阈值为 80～85℃，如风扇全速运转仍无法降温，请暂停使用并检查散热通道。

长期不用时，请保持锂电池有电状态存放，建议每 3 个月补充一次电。

工作环境温度超过 50℃ 时请注意通风散热。

参考标准：DL/T962-2005、《国家电网公司十八项电网重大反事故措施》（修订版）
