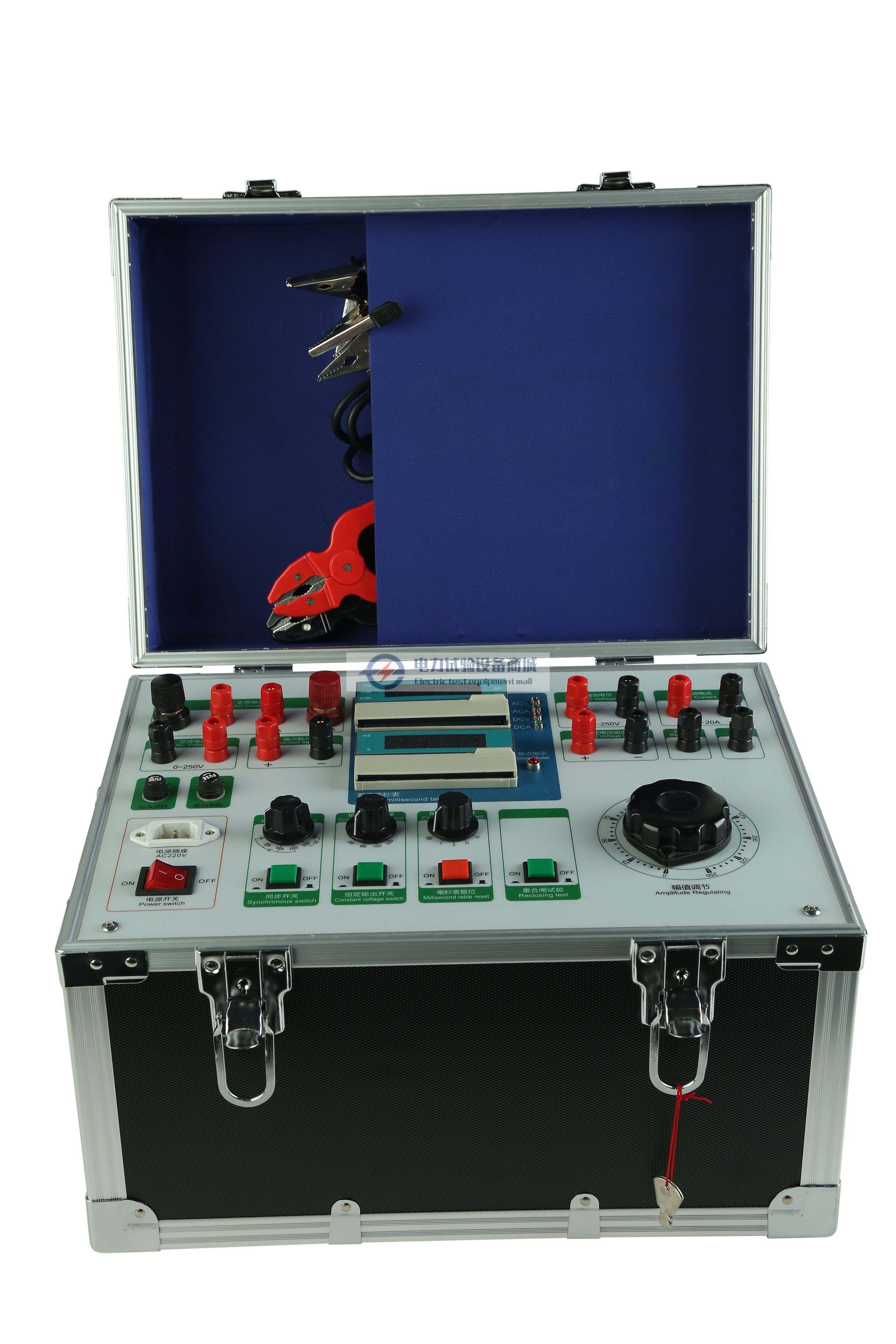

单相继电保护校验仪使用说明书
一、概述
本仪器为我公司开发的新一代继电保护校验装置。内部交直流电压、电流源采用最新电源技术，在电路设计、器件选型、面板布局、内部结构上达到国内先进水平。
本仪器具有功能完善、选材优良、测试数据清晰、操作简单等优点，是电力继保部门的首选校验设备。
二、技术指标与性能
2.1 工作条件
工作电源：AC220V ± 10%，50Hz
工作温度：-10℃ ～ 40℃
相对湿度：≤ 85%
大气压：86 ～ 106 KPa
2.2 输出电源
交流电压：0 ～ 250V，3A
交流电流：0 ～ 200A（7.5V）/ 0 ～ 20A（25V）/ 0 ～ 5A（5V）
直流电压：0 ～ 250V，3A
直流电流：0 ～ 20A，25V
定值输出：DC24V / DC48V / DC110V / DC220V
2.3 性能指标
电流、电压表：4½ 位
数字毫秒表：0 ～ 99.9999s
2.4 校验功能
量度继电器：可测量电流、电压继电器的启动值、返回值及其返回系数。
时间继电器：可测量启动值、返回值及其动作时间。
中间继电器：可测量各类带启动线圈和保持线圈的中间继电器的启动值、返回值、保持值及其动作时间。
重合闸继电器：可进行电容充电试验、充电时间、重合闸时间和中间元件的测试。
差动继电器：可进行直流励磁试验、制动特性试验、伏安特性试验。
其他：各种非常见继电器。
三、面板布局与功能说明
J1：交流电源输出端子，交流电流输出（ACA）
J2：交流电源输出端子，交流电压输出（ACV）
J3：直流电源输出端子，直流电压输出（DCV）
J4：直流电源输出端子，直流电流输出（DCA）
J5：定值输出端子，固定输出 DC24V / 48V / 110V / 220V
X1：电流/电压显示，显示启动值、返回值、额定值
X2：数字毫秒表，显示动作时间（0～99.9999s）
S1：电源插座，接入工作电源
S2：电源开关，仪器总开关
T1：电源输出选择旋钮，切换 AC250V / AC5A / AC20A / AC200A / DC250V / DC20A
T2：定值输出选择旋钮，切换 24V / 48V / 110V / 220V
T3：触点状态选择旋钮
◎：灯光判断方式
Ⅰ：常开触点通电延时合
Ⅱ：常开触点断电延时开
Ⅲ：常闭触点通电延时开
Ⅳ：常闭触点断电延时闭
T4：输出大小调节旋钮，调节当前输出的电压/电流值
触点端子：被校继电器触点接线。注意：测量继电器动作时间时，触点不可接外来电源，不可与 J1～J5 短路。
Z：电源输出类型指示，ACV / ACA / DCV / DCA 指示灯
动作指示：触点动作指示灯。接常开：动作后灯亮；接常闭：动作后灯灭。
同步开关：输出通断控制，用于额定值冲击试验
定值：定值输出开关，控制 J5 定值输出通断
复位：毫秒表清零，按下清零
合闸：重合闸合闸信号输出端，重合闸继电器测试专用
四、操作方法
4.1 交流电压输出（0 ～ 250V）
T1 调至 AC250V
合上同步开关
调节 T4，J2 端输出 0 ～ 250V 交流电压
X1 显示当前电压值，ACV 指示灯亮
4.2 交流电流输出（0 ～ 5A / 20A / 200A）
T1 调至 AC5A（或 AC20A / AC200A）
合上同步开关
调节 T4，J1 端输出对应量程交流电流
X1 显示当前电流值，ACA 指示灯亮
4.3 直流电压输出（0 ～ 250V）
T1 调至 DC250V
合上同步开关
调节 T4，J3 端输出 0 ～ 250V 直流电压
X1 显示当前电压值，DCV 指示灯亮
4.4 直流电流输出（0 ～ 20A）
T1 调至 DC20A
合上同步开关
调节 T4，J4 端输出 0 ～ 20A 直流电流
X1 显示当前电流值，DCA 指示灯亮
⚠️ 严禁超过额定电流 20A，否则将损坏仪器。
4.5 定值输出
操作步骤：
① T2 调至所需电压档位（24V / 48V / 110V / 220V）
② 合上定值开关
③ J5 端固定输出对应直流电压
各档位输出：
24V 档 → DC 24V
48V 档 → DC 48V
110V 档 → DC 110V
220V 档 → DC 220V
五、注意事项
测量继电器动作时间时，被校继电器触点不得接入外来电源，且不得与本仪器 J1～J5 端子短路。
调节直流电流时，严禁超过 20A 额定值，以免损坏仪器。
仪器工作环境温度 -10℃～40℃，湿度 ≤85%，请在规定范围内使用。
使用前请确认工作电源为 AC220V ±10%、50Hz。
