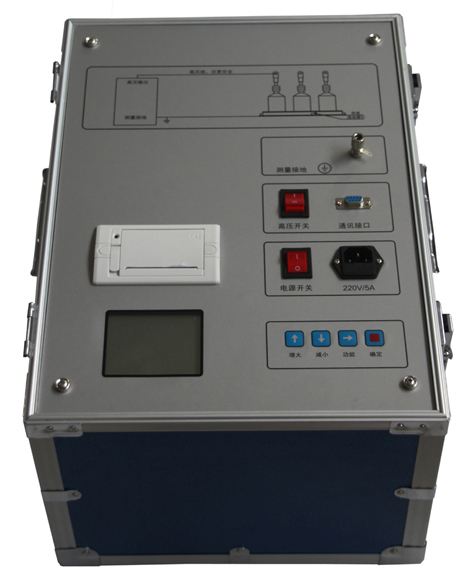

过电压保护器测试仪使用说明书

一、概述

本仪器广泛用于各种电气设备工频放电电压的测试，尤其对带间隙的氧化锌过压保护器（又称避雷器或TBP）的工频放电电压测试具有独特功效。

本仪器由武汉国瑞中源科技有限公司研制开发，采用新型特殊电路，对试验电压波形进行实时监测，同时采集电流回路的放电脉冲信号，自动判断间隙放电，锁存放电瞬间的电压峰值，同时发出声音报警信号提示试验者，并迅速切断试验电源，保护试品和试验设备免遭过流损坏。

本仪器集工频高压电源、测量、控制系统为一体，浓缩在一个机箱内，具有体积小、重量轻、防震耐摔、操作简单、携带方便的特点。

二、技术指标

输出电压：0～40 kV（有效值）

输出电流：0～25 mA

检测放电方式：波形检测 + 傅里叶变换方式

电压准确度：±（读数×2% + 0.1）

电流准确度：±（读数×2% + 0.1）

高压切断时间：＜0.2 s

电压分辨率：0.01 kV

电流分辨率：0.01 mA

输入电源：180 V～270 VAC，50 Hz / 60 Hz ±1%，市电或发电机供电

计算机接口：标准 RS232 接口

环境温度：-10℃～50℃

相对湿度：＜90%

三、性能特点

智能放电检测：采用波形检测和傅里叶变换方式实时监测放电电流，监测到放电后立即记录此刻高压，并在0.2秒内切断高压电源。测试精度高，便于实现自动化测量。

全触摸操作：全触摸液晶显示屏，超大全图形操作界面，每个过程清晰明了。操作人员无需额外专业培训，轻轻触摸即可完成全部测试。

全自动测量：数据测量在微处理器控制下自动完成，无需人工干预。

一体化设计：内附高压电源，便于现场测试，减少现场接线。

高压保护：试品短路、击穿或高压电流波动时，能以短路方式高速切断输出。

防误操作设计：

电压、电流实时监示

接线端子高/低压分明

缓速升压，迅速降压

声音报警提示

抗震性能：采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不损坏。

高压电缆说明：配备耐高压绝缘导线，但为保证测量精确，请悬空使用。

四、注意事项

仪器应放置在安全位置，避免剧烈震动和摔碰。

输入电源范围为180 V～270 VAC，请确认现场供电在此范围内。

高压电缆为耐高压绝缘导线，使用时请务必悬空放置，避免接触地面或其他物体，以确保测量精度。

测试过程中仪器会自动切断高压并发出声音报警，属正常保护动作，请勿惊慌。

仪器采用RS232接口与计算机连接，如需导出数据请使用标准串口线。

环境温度超出-10℃～50℃范围或湿度超过90%时，不建议使用本仪器。

仪器长时间不用时，请放入原包装箱，置于干燥通风处，防尘防潮。
