小电流开环试验仪使用说明书
一、概述
近年我国电源建设突飞猛进，发电机单机容量迅速提高，励磁系统的安全性日益重要。励磁系统开环小电流试验（开环试验）是早期静态调试及机组大修试验中一项非常重要的试验。

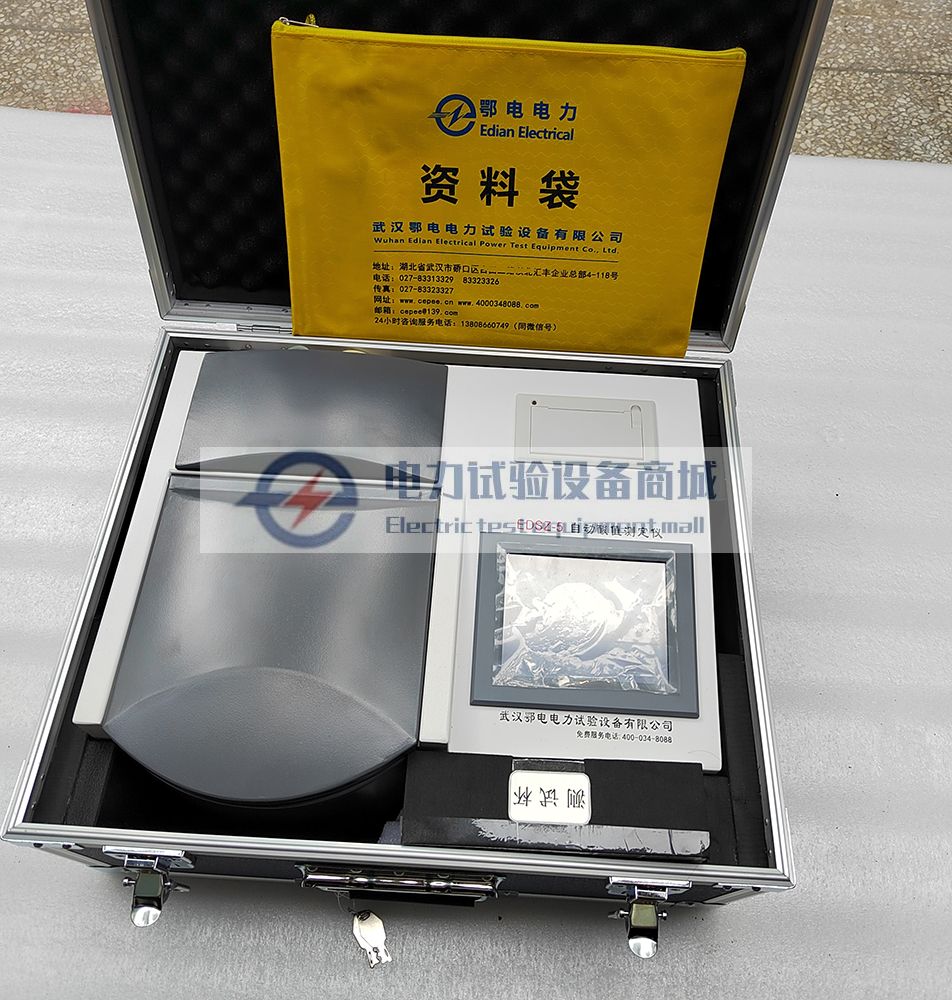

本试验仪由电源变换模块、负载电阻和显示存储装置组成，实现了励磁系统开环测试的数字化、小型化、便携化。主要用于检查励磁调节器的基本控制功能、脉冲可靠触发能力、晶闸管完好性，同步信号回路的相序和相位，触发脉冲正确性，晶闸管功率桥触发可靠性及输出波形正确性。
本仪器适用于各种型号励磁控制系统整流柜开环特性检测，可对励磁系统故障快速定位，缩短发电机事故停机时间。经现场使用验证，本仪器避免了现场试验准备的繁琐工作，大大节约试验时间，提高了接线安全可靠性，降低了试验人员劳动强度。
二、主要功能及特点
集成化设计：由测试电源、电阻负载和波形录波仪组成，替代传统外接380V交流电源、电阻负载及录波器等设备。
多档输出：主输出线电压50V三相交流电，辅助输出线电压50V、70V、85V、100V四档可调，频率50Hz。
波形显示与存储：可实时显示交流、直流和脉冲波形，支持U盘存储，波形以jpg格式保存。
故障快速定位：可全面检测同步信号回路相位和相序、脉冲输出回路接线、控制角范围、全控桥触发回路及主回路工作情况。
操作简便：触摸屏操作，参数设定后一键采集，自动保存波形。
三、主要技术指标
输入电压：三相四线交流电源，线电压380V，频率50Hz
主输出：三相交流，线电压50V，频率50Hz
辅助输出：三相交流，线电压50V / 70V / 85V / 100V四档可调，频率50Hz
波形显示：交流、直流、脉冲
波形存储：U盘（未接U盘时自动存入本机FLASH）
波形刷新：实时40ms直流波形
横坐标：时间，单位毫秒
纵坐标：电压
四、面板说明
交流输出接口（A、B、C）：三相交流主输出，线电压50V；顶部辅助输出，线电压四档可调（50V、70V、85V、100V），默认值50V。
直流输入接口：接整流柜直流输出。
脉冲输入接口：接脉冲信号。
USB接口：U盘插口，用于试验波形存储。
电源接口：三相四线AC380V。
输出开关：交流输出开关。
显示屏：触摸屏，显示系统界面、波形及测试数据。
五、使用操作说明
5.1 试验接线
ABC三相交流输出接可控硅前端（整流柜输入端）。
测试仪直流输入接整流柜直流输出。
电源线接三相四线380V交流电源。
USB插入U盘，仔细检查后方可进行下一步操作。
5.2 操作步骤
接线完成后打开电源，触摸屏显示系统Logo界面，待系统加载成功后进入主界面。
在功率柜组合列表框中选择被测功率柜编号。
前面板主输出线电压为50V；顶部辅助输出四档可调（50V、70V、85V、100V），根据实际测试需求选择，默认值为50V。
调节AC增益和DC增益，分别用于调节交直流波形幅值的显示高度。
参数设定完毕后，单击"开始采集"按钮，即可得到实时刷新的40ms直流波形。
测试完毕后单击"停止采集"按钮。
点击"保存图像"按钮，当前波形以jpg格式保存在U盘中。
如未连接U盘，波形自动保存在本机FLASH中。退出测试界面后，点击"我的设备"进入"NandFlash"盘符，可找到保存的jpg文件。待插入U盘后，可复制或剪切图形文件。
测试结束，关闭电源，拔出U盘和测试线。
5.3 录波图形分析
波形横坐标为时间（单位：毫秒），纵坐标为电压。在0～20ms内含6个规则的波头。图形上部显示测试数据：
Udc：整流柜直流侧电压
Uac：整流柜交流侧电压
α：实测晶闸管导通角
柜X：被测整流柜编号
励磁系统开环特性合格判定标准：
在0～20ms内含6个规则的波头。
实测晶闸管导通角与励磁装置显示导通角偏差不超过允许值。
六、安全注意事项
使用前务必详阅本说明书，并遵照指示步骤依次操作。
请勿使用非原厂提供之附件，以免发生危险。
仪器与被测物必须良好接地，不允许随意扎在自来水管道上。
当仪器处于测试状态下，请不要触摸测试线、被测物、测试棒和输出端。
不要使本仪器的测试线短路，以免烧坏仪器。
一旦电源开关被切断，如需再度开启，须等待几秒之后再操作。千万不要连续做开与关的动作，以免产生错误动作损坏仪器。
避免在下列环境中使用：
a. 避免放置在阳光直射、雨淋或潮湿之处。
b. 请远离火源及高温，以防机器温度过高。
c. 搬运或维修时，应先关机并将电源线拆掉。
七、工作原理
本仪器由测试电源、电阻负载和波形录波仪组成。测试电源采用电力变换技术将380V线电压变为可供励磁控制器进行小电流试验的三相电压，经功率放大后输出作为被测整流柜的输入电源；电阻负载可根据被测整流柜晶闸管特性适当调整；波形录波仪实时录取被测整流柜的输出电压。
如需技术支持，请联系本公司技术服务部。
