自动抗干扰精密介损测试仪使用说明书

一、产品概述

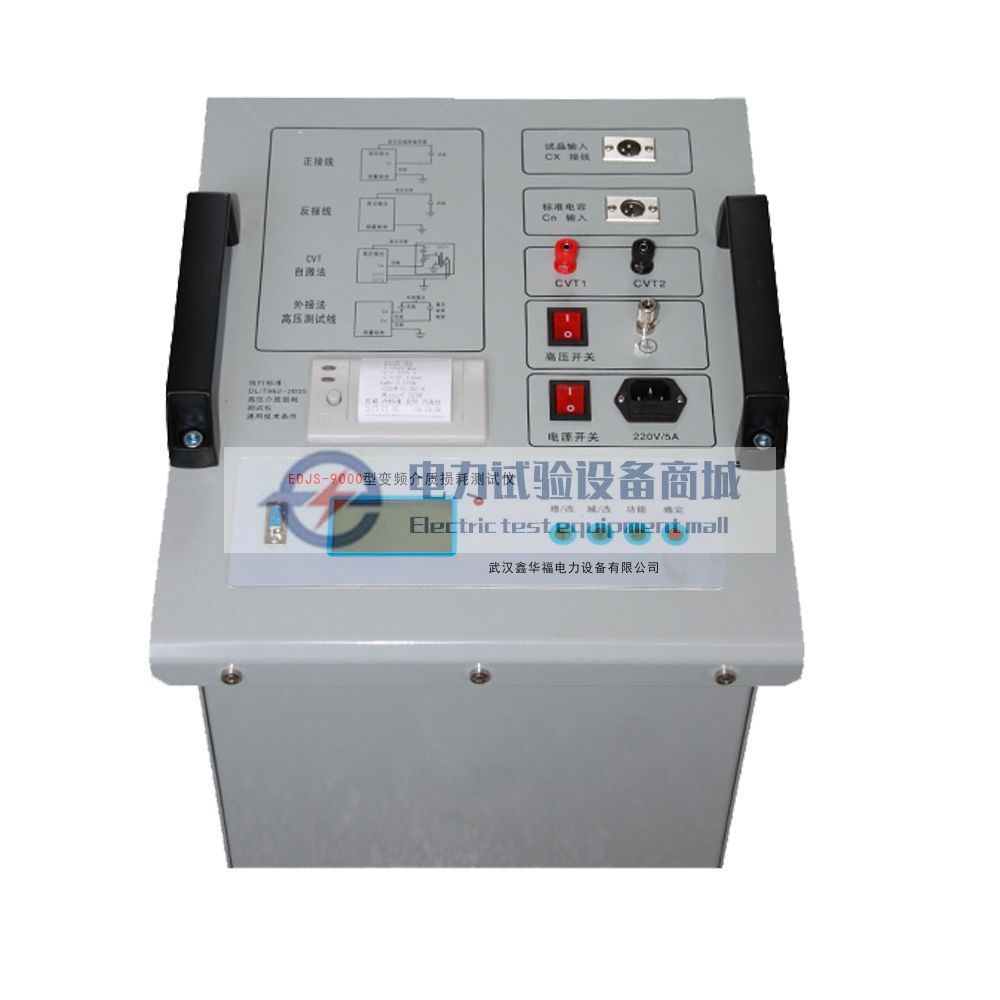

本仪器是发电厂、变电站现场及实验室的专用高精度检测设备，专门用于各类高压电力设备的介损正切值、电容量测试。整机采用一体化集成结构，内置介损测试电桥、可变频调压电源、升压变压器与SF6高稳定度标准电容器，测试高压源由内部逆变器生成，经变压器升压后输出至被试品。 仪器支持多档位变频输出，覆盖50.0Hz、47.5Hz/52.5Hz、40Hz/50Hz、60.0Hz、57.5Hz/62.5Hz、50Hz/60Hz多个频段，搭配数字陷波技术，从根源上避开工频电场干扰，彻底解决强电磁环境下的精准测量难题，同时适配全停电场景下发电机供电的检测需求。搭配绝缘油杯与温控装置后，还可完成绝缘油介质损耗测试，覆盖多类绝缘介质检测场景。

核心功能特点

全触控中文操作：搭载超大高亮中文触控液晶屏，全流程操作可视化，无需额外专业培训，轻点屏幕即可完成全流程测量，上手门槛极低。

大容量数据存储：内置日历芯片与大存储空间，可按时间顺序保存200组检测结果，随时调取查看历史记录，支持本地直接打印输出。

PC端数据联动：支持串口通讯与电脑联机，可在PC端完成批量数据查看、分类管理与导出归档，适配实验室标准化数据管理流程。

全场景测试模式：兼容内高压/外高压、内标准/外标准、正接法/反接法/自激法等多种测试方式，在外标准外高压正接法下，可完成大于10kV的高电压介质损耗测试。

免拆引线测CVT：无需拆除CVT高压引线，即可精准测量其介质损耗值与电容量，大幅减少现场作业步骤。

CVT专属测量能力：支持反接屏蔽法测量CVT上端C0的介损与电容，可同时完成全密封CVT的C1、C2介损与电容量测试，还可同步检测CVT变比与电压角差，实现CVT参数一站式检测。

全数字化控制：内部逆变器与采样电路全数字化管控，输出电压连续平滑可调，采样响应速度快，数据采集精度高。

多重安全防护：集成输入电压波动、高压过流、输出短路、电源故障、过压、过流、超温等多维度保护机制，同时标配接地检测功能，未完成可靠接地时无法启动测试，从根源上规避触电风险。

LCR全自动测量：支持全自动电感、电容、电阻测量，同步显示相位角度参数，拓展设备的通用元件检测能力。

二、工作原理

在交流电压作用下，电介质会将部分电能转化为热能产生损耗，这部分能量损耗被称为电介质损耗。当交流电压施加在电介质上时，电压与电流之间会形成相角差ψ，ψ的余角δ即为介质损耗角，δ的正切值tgδ是衡量电介质绝缘损耗水平的核心参数。 仪器测量回路分为标准回路与被试回路两个独立单元：标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被测设备与测量线路组成。测量线路通过取样电阻、前置放大器与A/D转换器，分别采集两个回路的电流幅值与相位差，由数字信号处理器通过数字化实时采集与矢量运算，最终精准计算出被试品的电容量与介质损耗正切值，整机内置多层抗干扰机制，保障强外电场环境下的测量精度。

三、详细操作指南

1. 主菜单操作

将仪器接地端完成可靠连接后，打开电源开关即可进入主菜单界面，点击右侧对应测试选项即可进入对应功能界面。  紧急提示：测试启动后若遇突发情况，可直接按下紧急停机按键，立刻切断高压输出，保障人员与设备安全。

2. 一般测试

按照接线提示完成仪器与被试品的连线后，点击主界面“一般测试”进入对应子菜单；点击“参数设置”进入配置页面，点击需要修改的项目，通过“增加”“减小”或“选择”按键调整参数，修改完成后点击“保存”即可生效并返回测试界面，点击“取消”则放弃本次修改。 参数确认无误后，长按“启动测试”进入测试流程，仪器会将电压平滑升至预设值后保持稳定，自动按照选定的变频档位完成多频段测试，结束后直接显示最终结果，测试数据自动存入本地存储，点击“打印”即可输出测试报告。 注意：不同测试场景的专属参数配置、接线示意图，可查阅第六章“参考接线”章节。

3. CVT测试

CVT分别测试（单独测C1或C2）

按照提示完成外部连线后，点击主界面“CVT测试”进入子菜单，在参数设置中选定“CVT分别测试”，完成参数配置后保存返回。长按“启动测试”，仪器自动升压至预设值，根据现场干扰情况自动适配最优测试频率，测试完成后显示结果并自动存储，支持一键打印报告。  操作注意：测试时红色HV高压线的外屏蔽必须悬空，禁止放置在地面，尽可能降低HV线与地之间的分布阻容参数，避免对地附加介损引入测量误差。

CVT同时测试（同步测C1和C2）

按照对应接线要求完成连线后，在CVT测试子菜单的参数设置中选定“CVT同时测试”，调整对应参数后保存返回。长按“启动测试”即可自动完成全流程检测，测试结束后同步显示C1、C2的介损与电容量结果，数据自动保存可直接打印。  操作注意：该模式下红色HV高压线的外屏蔽可直接接地，允许放置在地面，仪器软件已自动完成测试线分布参数的修正，无需额外人工调整。 注意：两类CVT测试的详细接线规范，可查阅第六章“参考接线”章节。

4. CVT变比测试

按照提示完成外部连线后，进入CVT测试子菜单，在参数设置中选定“CVT变比测试”，返回测试界面后长按“启动测试”即可自动完成测量，结束后直接显示变比与电压角差结果，数据自动存储支持一键打印。 注意：该功能的专属接线示意图，可查阅第六章“参考接线”章节。

5. 正反同测

按照接线提示完成连线后，进入“正反同测”子菜单，在参数设置中选定目标测试高压值，保存配置后返回测试界面，长按“启动测试”即可自动完成正、反接法的同步测量，结束后显示两组对比数据，结果自动保存可直接打印。 注意：该模式的接线细节要求，可查阅第六章“参考接线”章节。

6. LCR测试

该功能用于可耐受测试电压的电感、电容、电阻元件检测，按照正接法或反接法的规范完成连线后，点击主界面“LCR测试”进入子菜单，进入参数设置页面调整对应测试参数，保存后返回测试界面，长按“启动测试”即可自动完成测量，结束后显示元件的电感/电容/电阻值与相位角度，结果自动存储支持一键打印。 注意：LCR测试的两类接线规范，可查阅第六章“参考接线”章节。

7. 数据管理

在主菜单点击“数据管理”进入对应界面，点击“数据查询”即可打开存储列表，仪器所有数据按测量时间排序，第000号为最新测试数据，第199号为最早存储数据；通过上下键移动光标选中目标数据，即可查看详情，支持翻页浏览所有历史记录，可直接对选中数据执行打印操作。

8. 系统参数配置

进入主界面的“参数设置”，可完成系统时间调整：点击需要修改的时、分、秒项目，通过“增加”“减小”按键调整数值，完成后点击“保存”即可更新系统时间。 仪器默认开启接地检测功能，若接地未完成或接触不良，液晶屏左下角会弹出“接地错误”提示，测试菜单将被锁定无法进入，从根源上避免未接地启动测试的触电风险，非特殊场景不建议将接地检测功能关闭。

通用操作提示：所有配图仅作操作参考，实际界面以实物为准；配置过程中若设置错误，可随时点击“取消”返回上一级页面，若“取消”按键无响应，直接按下复位键即可退回主菜单重新操作。
