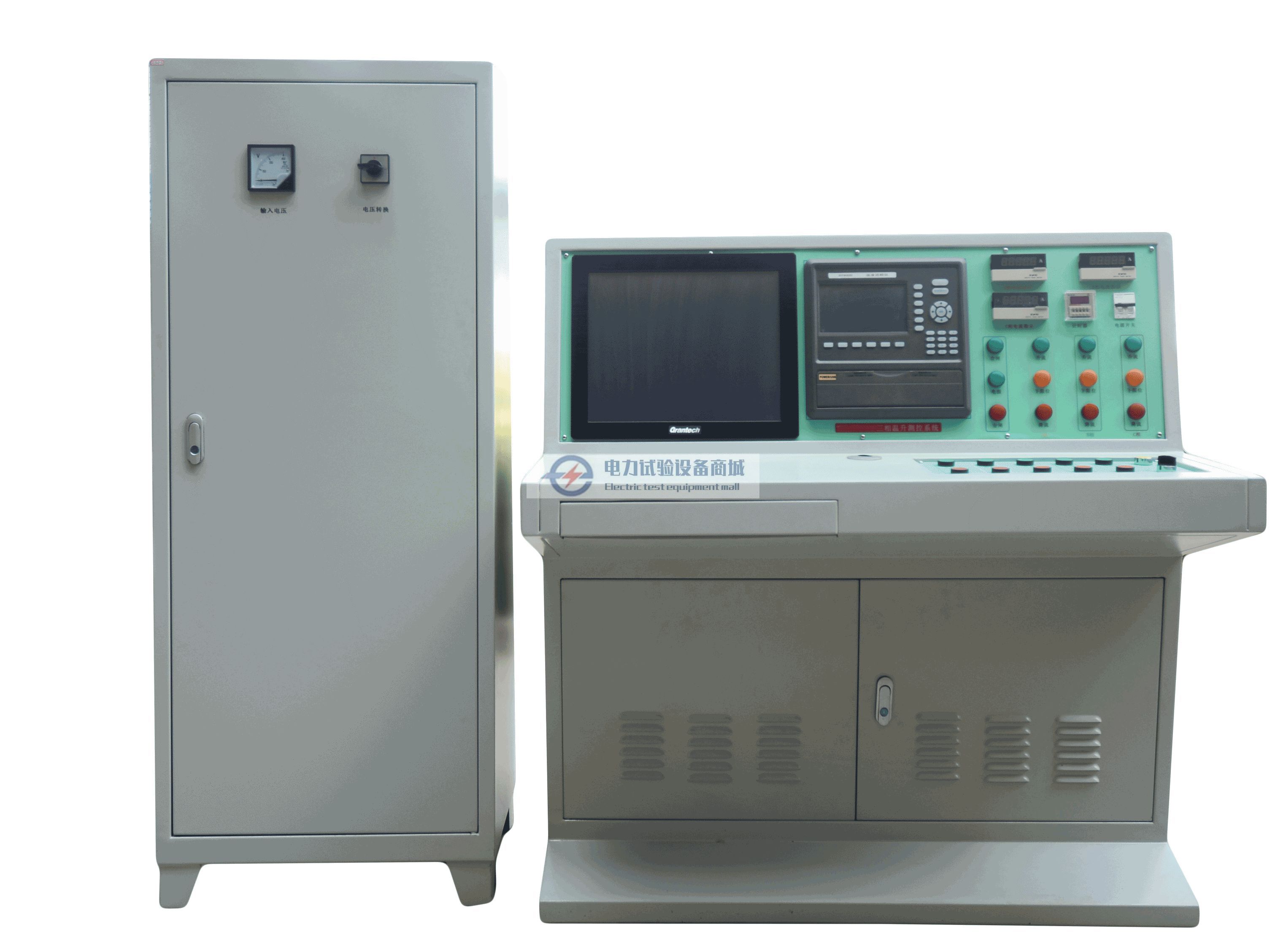

全自动温升试验装置技术手册
该设备是专为绕组、电线、电缆、铜排等试品定制的第三代专业温升测试设备，依托微电子处理技术实现全流程自动化测试，无需人工值守，是电力、电工材料领域温升性能验证的核心专用设备。
一、基础概述
这款第三代全自动温升试验装置，专门针对绕组、电线、电缆、铜排类试品的温升测试场景研发，采用先进微电子处理技术，所有测试流程支持提前预设，搭配全中文操作界面，参数设置完成后即可自动执行全流程测试，全程无需人工干预，自动化程度高，运行稳定性强。
二、核心适用范围
设备可长时间稳定输出0-600A电流，输出电压不低于AC12V/DC6V，搭配多通道温度记录仪，可实时同步采集记录所有试品的温度变化数据，覆盖各类常规电工导体类试品的温升测试需求。
三、标准运行条件
供电电源：单相AC 220V ±10%，50Hz±1Hz
供电容量不小于10KVA，无需单独布设独立供电线路，不会对电网电能质量造成干扰
额定工作温度为+25℃，允许运行温度区间为-10℃~45℃，空气相对湿度≤85%
设备安放的控制室需远离强电磁场干扰源与机械振动源，避免腐蚀性气体侵蚀
运行环境空气中不得存在过量粉尘、酸、盐、腐蚀性及爆炸性气体
设备安装海拔高度不得超过1000m
四、试验系统完整组成
1. 标准低压配电柜
该单元严格遵循JB/T9641—1999、GB/T10228—1997等多项国家及行业标准设计，为整套试验系统提供基础配电安全保障，满足低压配电、电测量仪表配置的相关规范要求。
2. 大电流变压器
核心参数：容量7.2KVA，单相50Hz正弦波，输入额定电压250V、输入额定电流28.8A，输出额定电压12V，输出额定电流600A，支持交流/直流输出切换，两种模式不可同时启用
运行特性：支持长时间连续运行，最长可连续工作999小时；搭载0.5级精度电流传感器，可根据目标电流大小自动适配对应传感器，采用强迫风冷设计，自带过热保护功能，整机共配置1台。
3. 电动调压器
核心参数：容量10KVA，单相输入额定电压AC220V、输入额定电流45A，输出电压0~250V连续可调，输出额定电流40A，50Hz正弦波，支持长期连续运行
运行特性：采用电机驱动实现调压器正反转调压，搭配风冷散热，整机共配置1台，符合低压配电、电测量仪表相关国家设计规范。
4. 微机系统主控制台
结构组成
由驱动单元、信号调理及采样单元、系统保护单元、控制及数据分析单元、工业计算机及配套显示器组成，搭载全中文操作软件，所有参数设置、运行数据、温升曲线、系统状态提示都可在软件界面直观展示。
核心功能特点
针对传统手动温升试验需要专人值守、电流易受电网波动和试品温升影响偏离目标值的痛点，设备实现了多项智能化升级：
支持远程切换交流/直流输出，无需手动操作硬件
参数设置完成后一键启动，试验全程无人值守，测试结束后自动回归零位
实时自动跟踪目标电流，不受电网波动、试品温升影响，输出电流全程稳定
全链路过热保护，调压器、大电流变压器、整流模块任意部位过热都会触发停机或禁止启动
自带接地检测、回零检测功能，两项条件全部满足才可启动试验，从源头规避安全隐患
全中文引导式操作界面，无说明书也可快速上手，测试全程实时弹出安全提示
支持0~999.9小时任意时长试验设置，电流接近目标值时自动放缓上升速度，完全避免电流过冲
搭载硬件+软件双重抗干扰设计，运行稳定无死机、花屏问题，支持0~2500A全量程高精度输出
配套数据记录、曲线生成、报表导出打印功能，适配无人值守试验场景，可同步采集记录输入输出电压电流、所有通道温度数据
面板配置紧急停止按钮，突发情况可一键切断系统电源，保障人员安全
系统核心技术参数
供电电源：单相AC220V ±10%，50Hz±1Hz
输出能力：交流0~600A（正弦波失真度<1%）、直流0~600A（全波整流），输出电压AC0~12V/DC0~6V
测量精度：0.5%FS ±3字，控制精度±1%±1A，稳定后平均控制误差<2A
计时范围：0~999.9小时，额定工况下可长时间连续运行
绝缘等级B级，采用强迫风冷散热
5. 试验台架
台架台面采用耐高温绝缘材料制作，可承载大重量试品，为双层结构设计，整体尺寸约1715mm1000mm1170mm，整机配置1台，用于平稳安放各类被测样品。
