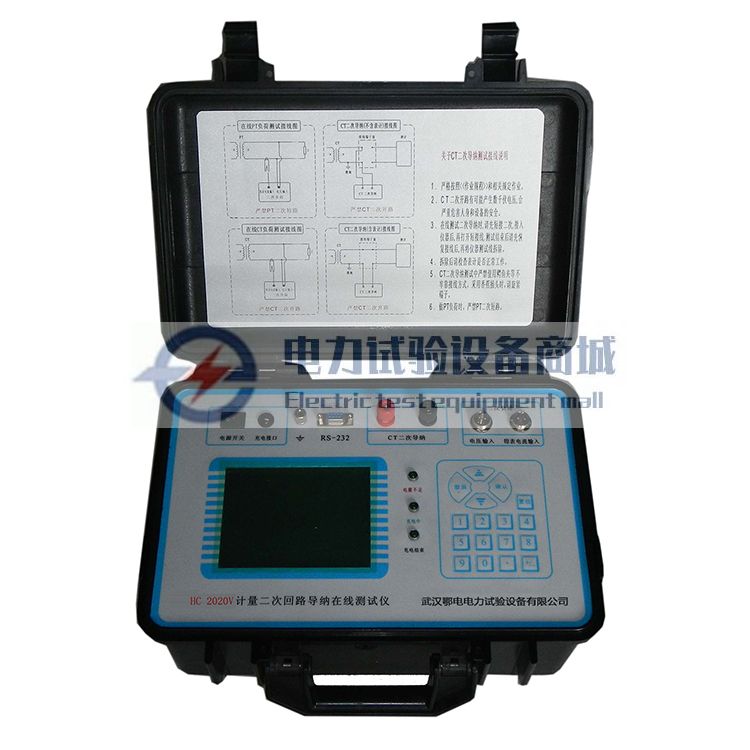

计量二次回路在线测试仪使用说明书
第一章 产品概述
电能计量二次回路的稳定运行直接决定电能计量结果的准确性，整套回路主要包含电流互感器二次回路、电压互感器二次回路、电能表及负荷监控单元。受现场复杂运行环境影响，二次回路长期运行后极易滋生各类潜在故障隐患，若不能及时排查处理，极有可能引发计量失准甚至大面积供电故障。
二次回路常见故障涵盖接地不良、回路分流、触点氧化损坏、互感器匝间绝缘击穿等多种类型，这类故障的核心共性特征是会直接引发回路导纳（或阻抗）参数的异常变化。本仪器通过精准采集回路导纳参数实现故障定位，是一套高效便捷的检测方案，可彻底规避传统故障排查模式中盲目试测、停电检修难度大、停电后故障特征消失难以复现等现场常见痛点。
电能计量综合误差过大是电力计量领域长期存在的核心共性问题，综合误差由电压互感器合成误差、电流互感器合成误差、电能表本身误差、电压互感器二次导线压降引发的附加计量误差四部分共同组成，其中互感器实际二次负荷的偏差对整体误差的影响占比极高。在《电能计量装置现场检验》作业指导书中，已对互感器二次回路实际负荷的现场测量提出明确强制要求，二次负荷参数的精准校验是保障计量精度的核心环节。
目前市面上传统的二次负荷测试普遍采用伏安相位法，存在接线流程繁琐、必须断电介入测量、读数直观性差等明显短板。针对上述行业痛点，本仪器依托最新DSP数字信号处理平台技术研发而成，具备极高的性价比，整体技术水平达到国际先进水准，可在回路不停电的状态下完成全参数在线检测。
第二章 核心功能特点
本仪器针对计量二次回路现场检测场景定制开发，具备多项独有优势功能：
采用高强度绝缘模具塑料机箱，整机全绝缘防护设计，从硬件层面保障测试人员人身安全，同时避免检测过程中对运行中的电力系统造成干扰。
搭载智能量程自动切换算法，仪器可根据实时采集数据的误差大小自动适配最优测量档位，全程无需人工手动调整量程，兼顾测量精度与操作便捷性。
采用电子式专用测量线路结合DSP数字信号处理技术，整机测试稳定性大幅提升，强电磁环境下抗干扰能力优异，适配变电站、配电室等复杂电磁现场。
搭载大尺寸高亮中文液晶显示屏，全操作流程均有中文菜单引导提示，现场作业人员无需复杂培训即可快速上手操作。
全维度数据掉电永久存储，可完整保存测量结果、回路线号、测试人员信息、测试时间、回路功率因数等全量关联数据，支持历史数据随时调取浏览，同时可通过专用通讯接口与计算机联机，完成批量数据传输与归档。
内置大容量专用锂电池供电，仪器全程不向测试回路注入额外干扰信号，完全不会触发运行中系统的保护装置误动作，同时适配现场无外接供电电源的户外、偏远站点作业场景。
二次负荷测试采用高精度钳形表采样电流，全程无需断开二次回路即可完成在线测量；测量过程中仪器可根据被测对象的实时数值自动切换对应量程，从硬件层面保障测量精度与有效显示位数，完全满足计量级检测要求。
二次导纳测试采用全电气隔离设计，测试过程与被测二次回路完全电气隔离，绝对不会对运行中的计量回路产生任何冲击影响，保障现场检测的安全性。
第三章 技术指标与适用范围
核心测量参数指标
二次负荷测量范围：电流0~5A，电压0~120V，负荷测量精度0.5级，完全覆盖常规计量二次回路的负荷检测区间
二次导纳测量范围：0~20mS，测量精度1.0级，可精准捕捉回路微小的导纳异常变化
相位测量范围：0~360°，测量精度±1°，可准确识别回路电流电压相位偏差
工作环境：工作温度-10℃~50℃，相对湿度≤95%无冷凝，适配绝大多数户外、户内现场作业环境
续航能力：满电状态下连续工作时长不低于8小时，可满足单日多站点连续检测需求
典型适用场景
可广泛应用于各类发电厂、变电站、工商业用户计量点的二次回路在线巡检，支持计量装置新装验收、周期性现场校验、故障隐患排查等全场景作业，可快速定位接地不良、虚接分流、触点氧化、互感器匝间绝缘劣化等各类隐性故障，大幅提升计量回路运维效率。
第四章 现场操作流程
1. 开机准备
确认仪器锂电池电量充足，按下电源键开机，仪器自动完成自检进入主菜单界面，根据现场被测回路的类型，在主菜单中选定“二次负荷测试”或“二次导纳测试”功能模块。
2. 不停电接线
二次负荷测试时，将电压测试线对应接入被测PT二次回路的电压端子，电流钳按照标识的电流方向夹入被测CT二次回路的电流线上，全程无需断开任何二次回路接线；二次导纳测试时，将隔离测试线对应接入被测回路的测试端子，确认所有接线接触牢固无松动。
3. 启动在线测试
确认接线无误后点击【启动测试】按键，仪器自动完成数据采集、量程适配与运算处理，数秒后即可直接显示被测回路的二次负荷值、导纳值、相位、功率因数等全量参数，实时生成检测结果。
4. 数据存储与导出
测试完成后可直接在仪器界面输入对应回路的线号、测试人员信息，点击【保存】即可将数据存入本地存储；现场全部测试完成后，可通过配套通讯线将仪器与PC端连接，一键导出所有测试数据，自动生成标准化的计量回路检验报告。
第五章 安全操作注意事项
现场测试过程中严格遵守电力安全工作规程，所有接线操作必须在确认回路安全的前提下进行，严禁触碰裸露的带电端子；测试完成后先关闭仪器电源，再依次拆除电流钳、电压测试线，避免带负荷拔插接线引发回路开路、短路风险。
